在上一篇关于CMA的文章中，简单介绍了什么是MS，CA，MEC和MWC:
FAQ032：如何计算CMA中的模式加权系数MWC

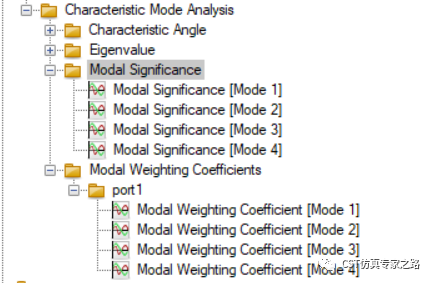

结论是需要添加端口激励才可以得到MWC，后处理Combine results可以直接给出每个CMA模式对该激励的远场的贡献，和直接激励(非CMA)的远场是一样的。那么问题来了，加上端口之后，模式MS结果变得不一样了，如何理解有无端口的MS区别呢？

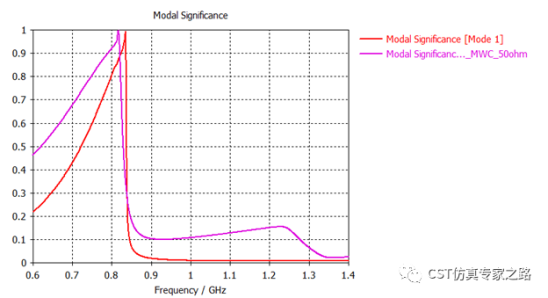

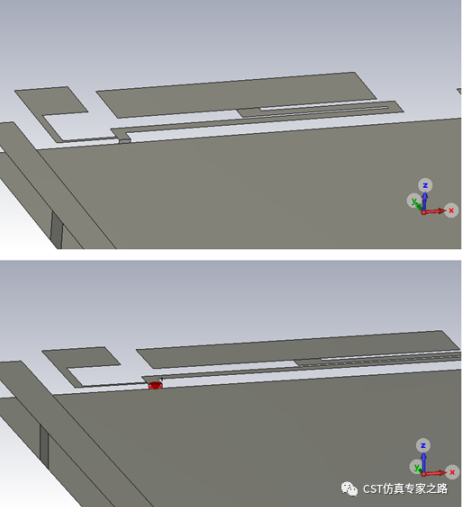

其实区别就在于端口阻抗，比如50ohm端口，有无该端口的模式1大不同：

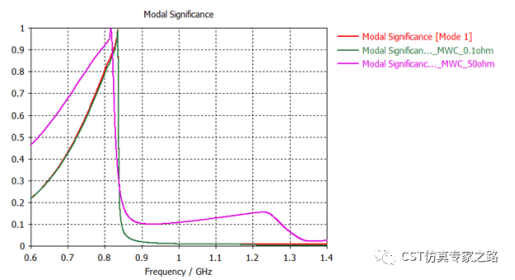

其实就是端口阻抗替代部分PEC，导致结构阻抗Z=R+jX 中的R发生了变化，可通过使用小值端口阻抗来验证：
再次强调，MS是和激励无关的，这句话理解起来要给激励加个限制，无阻抗的端口激励。端口阻抗和激励是分开的两件事。
那么问题又来了，我们计算CMA中的MWC，需要添加端口，那么应该用一般天线的50欧姆端口还是近零欧姆端口呢？或者换个问法是，我们应该关注有源的MS还是无源的MS结果呢？其实近零欧姆端口是没必要的，一是和实际馈电差别太大；二是流程上讲，CMA分析第一步已经无源计算MS，第二步计算有源MWC，算回与无源一致的MS是无意义的。

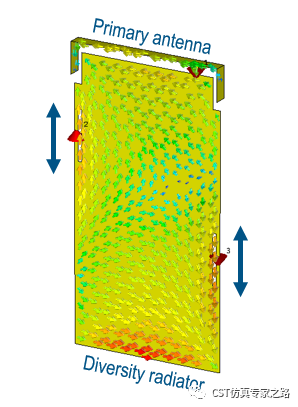

那么问题又又来了，这种第二步计算MWC时计算出的MS有什么用吗？有一种情况是用于MIMO系统中，我们用CMA第一步和第二步来优化天线端口1，这时有源MS可以用于第三步的其他天线优化，比如优化第二个天线的带宽和MIMO隔离度。

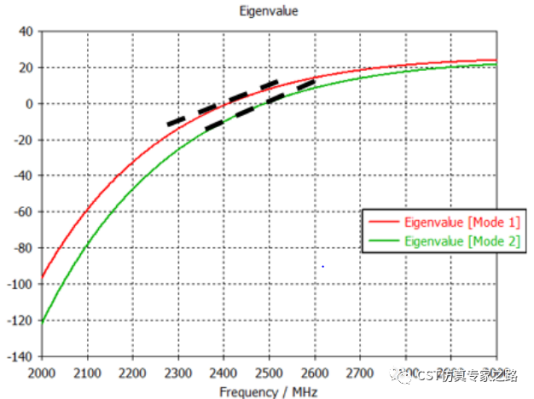

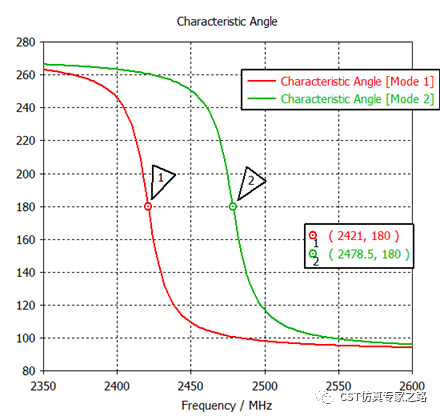

提到带宽，CA和Eigenvalue都是个不错的带宽信息，CA为180度处的斜率，越倾斜越窄带，或者Eigenvalue为0处的斜率。

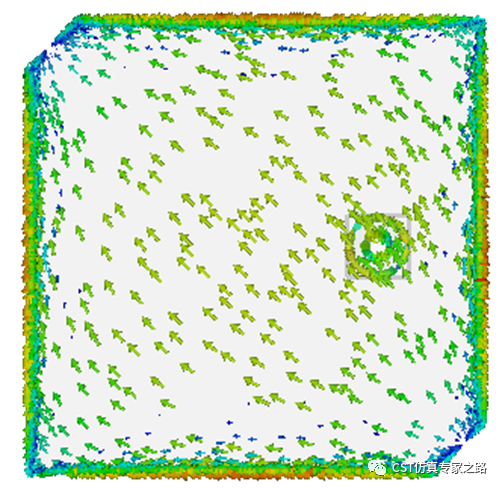

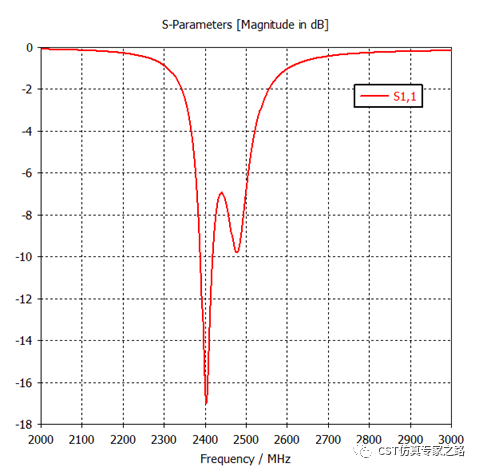

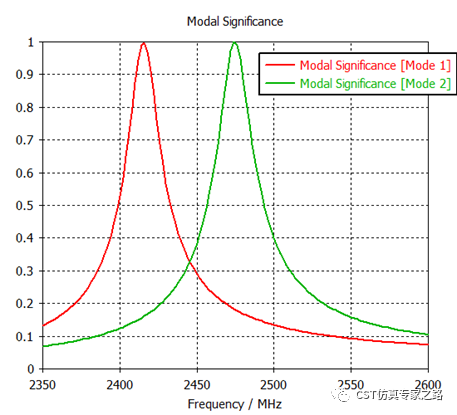

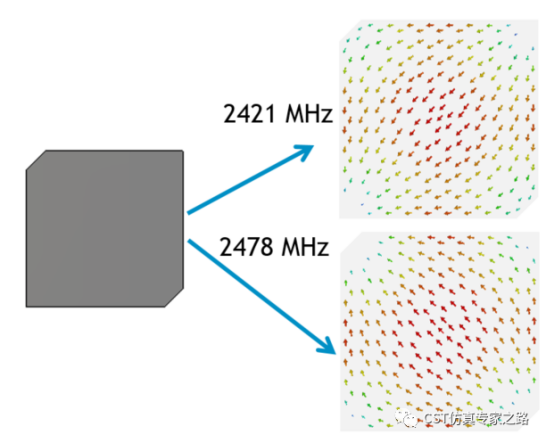

比如圆极化贴片，两个模式的CA=180斜率差不多，所以在其MS相等的频率(2450MHz附近）可作为中心频率激励出圆极化，而端口位置就要与两个模式主极化电流方向的45度角分线上，这样才能差出90度相位差；而离中心点的距离，则由电场和电流的强度分布形成的阻抗决定哦！
（内容、图片来源：CST仿真专家之路公众号，侵删）
