从“无硬化”到“有硬化”的本质差异
在Abaqus的材料本构模型中，理想弹塑性模型与弹塑性硬化模型均用于描述材料“弹性变形后进入塑性变形”的力学行为，但核心区别在于是否考虑“塑性硬化效应”——即材料进入塑性阶段后，继续变形所需应力是否随塑性变形增加而变化。
1.理想弹塑性模型（IdealElastic-PlasticModel）
又称“无硬化弹塑性模型”，其核心假设是：材料在弹性阶段遵循胡克定律，当应力达到屈服强度后，应力不再随塑性变形增加而升高，仅产生“无应力增长的塑性变形”。
形象来说，就像拉伸一根“达到屈服后不会变韧”的金属丝——拉力达到屈服值后，即使继续拉长，拉力也不会增大，直到材料断裂。在Abaqus中，该模型通过“Mises屈服准则”或“Tresca屈服准则”定义屈服条件，仅需输入弹性模量（E）、泊松比（ν）、屈服强度（σ_y）三个关键参数。
2.弹塑性硬化模型（Elastic-PlasticHardeningModel）
又称“有硬化弹塑性模型”，其核心是考虑“塑性硬化效应”：材料进入塑性阶段后，继续产生塑性变形需要更高的应力，即“屈服强度随塑性变形增加而升高”。
这更符合多数实际材料的力学行为——比如低碳钢拉伸时，屈服后需增大拉力才能继续变形（表现为“屈服平台后的强化阶段”）。在Abaqus中，该模型需在理想弹塑性参数基础上，额外定义硬化曲线（应力-塑性应变关系），常见类型包括“等向硬化模型”“随动硬化模型”“混合硬化模型”。
关键差异：从应力-应变到参数设置的全面对比

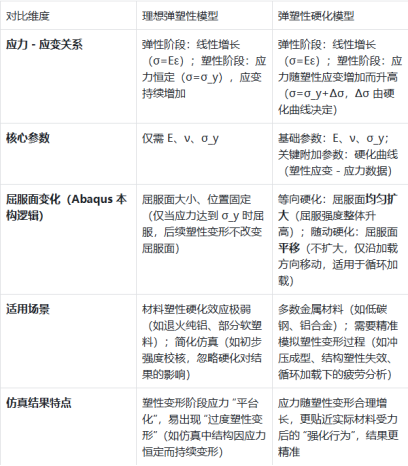

二者的差异贯穿“力学行为描述”“参数输入”“仿真结果”三个维度，具体在Abaqus中的表现如下：
Abaqus中的实操差异：参数设置与应用场景选择
在Abaqus/CAE中创建材料模型时，二者的操作路径和设置逻辑差异显著，直接影响仿真的准确性，需根据实际需求选择：
1.理想弹塑性模型：简单设置，适用于简化分析
l操作路径：Property模块→MaterialEditor→Mechanical→Plasticity→Plastic；
l参数输入：仅需在“Plastic”面板中输入“YieldStress”（屈服强度σ_y），无需输入塑性应变数据——Abaqus默认此时“塑性阶段应力不增长”，即硬化系数为0；
l典型应用：快速校核结构“是否屈服”（如简支梁受载后，判断最大应力是否超过σ_y，忽略后续塑性变形的强化效应）；模拟“完全塑性材料”（如某些低强度聚合物，屈服后无明显硬化，直接进入断裂阶段）。
2.弹塑性硬化模型：需定义硬化曲线，适用于精准仿真
l操作路径：同理想弹塑性模型，但需在“Plastic”面板中输入多组“PlasticStrain（塑性应变）-YieldStress（对应应力）”数据，形成硬化曲线；
l关键设置：等向硬化（IsotropicHardening）：Abaqus默认选项，适用于单调加载（如单向拉伸、压缩），需输入“塑性应变从0开始，对应应力从σ_y逐步升高”的数据（如塑性应变0时σ=235MPa，塑性应变0.01时σ=250MPa，塑性应变0.02时σ=260MPa）;随动硬化（KinematicHardening）：需在“Plasticity”下额外勾选“KinematicHardening”，适用于循环加载（如地震荷载、疲劳加载），可模拟材料的“Bauschinger效应”（反向加载时屈服强度降低）；
l典型应用：
金属冲压成型仿真（需模拟材料在反复弯曲、拉伸中“越变越韧”的硬化过程，避免因忽略硬化导致“成型力计算偏小”）；
结构塑性失效分析（如建筑钢框架在强震下的塑性铰发展，需通过硬化模型精准模拟应力随塑性变形的增长，判断结构是否会因过度强化而断裂）；
高压容器塑性变形分析（容器在内压作用下进入塑性阶段，硬化效应会影响容器的后续承载能力，需用硬化模型计算“残余应力”和“塑性变形量”）。
理想弹塑性模型与弹塑性硬化模型的本质区别，是是否考虑“塑性硬化效应”——前者是“简化版”，忽略硬化，适用于快速分析或无硬化材料；后者是“精准版”，包含硬化，适用于多数金属材料和需要精准模拟塑性变形的场景。
