往复摩擦磨损是机械部件常见失效形式,广泛存在于活塞环-缸套、轴承等往复运动机构中。准确模拟该过程对预测部件寿命、优化设计至关重要。Abaqus凭借强大的非线性分析与自定义功能,可有效实现往复摩擦磨损分析。本文从核心原理、建模流程及关键注意事项出发,阐述其完整实现方法。
一、核心原理
往复摩擦磨损分析的核心是“接触力学”与“磨损演化”的耦合,需精准描述接触表面的力学响应(接触压力、摩擦力),并通过磨损模型量化材料去除与形貌演变。Abaqus的实现思路为:利用通用接触或表面-表面接触模拟界面力学传递;通过静/动力学分析获取摩擦应力与接触压力;借助UMAT、VUMAT子程序或Python脚本嵌入磨损模型计算磨损深度;迭代更新几何以模拟多周期磨损累积效应。
二、完整建模流程
(一)前处理:模型构建与基础设置
1. 几何建模:在Part模块创建摩擦副(如销-盘、块-平面)的二/三维模型,明确运动关系,简化无关细节。二维模拟需根据工况选择平面应力、平面应变或轴对称单元。2. 材料参数:在Property模块定义双方弹性模量、泊松比、密度等基础参数;塑性材料需输入应力-应变曲线,高温工况需补充热学参数。3. 网格划分:接触区域加密网格,三维选用C3D8R或C3D10M单元,二维选用CPE4R单元,确保网格质量符合要求。
(二)接触设置:界面力学传递模拟
在Interaction模块创建接触对,往复场景推荐通用接触以适应界面状态频繁变化。定义接触属性时,法向选择“硬接触”避免过度穿透,软材料可选用“软接触”并设置刚度;切向勾选“摩擦”,选用库仑摩擦(输入静/动态摩擦系数)或用户自定义摩擦(通过VFriction子程序实现变摩擦系数)。
(三)载荷与边界条件:往复工况模拟
在Load模块固定静止部件,约束运动部件非往复方向自由度。往复运动通过位移控制(定义正弦/三角波位移-时间曲线)或速度控制(平滑速度曲线避免突变)实现;施加法向压力或力,确保载荷与实际工况一致。
(四)求解设置:磨损耦合与迭代计算
1. 分析步设置:低速工况选通用静态分析步,高速惯性工况选显式/隐式动力学分析步;多周期模拟需按周期划分分析步,配置合理的时间长度、增量步与收敛准则。2. 嵌入磨损模型:Abaqus无默认磨损模型,常用VUMAT子程序嵌入Archard等模型,通过接口函数获取力学参数计算磨损深度并更新单元坐标;也可通过Python脚本读取结果、修改几何实现迭代耦合。3. 求解配置:调整迭代次数、收敛容差等参数,勾选“Write Contact Results”输出关键结果。
(五)后处理:结果提取与验证

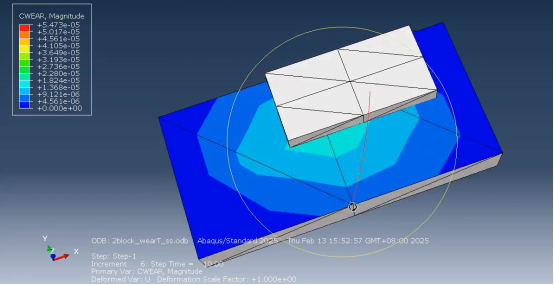

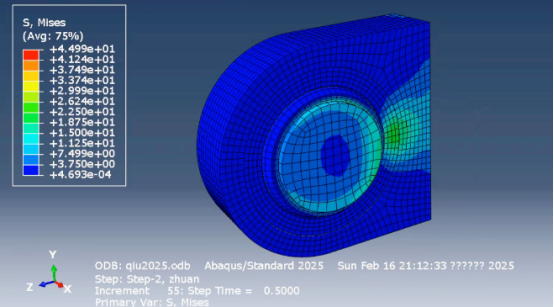

在Viewer模块查看接触压力分布、摩擦力变化曲线验证力学传递合理性;提取磨损深度、体积等参数,通过Field Output查看磨损分布云图,绘制磨损深度-周期曲线分析演化规律;将模拟结果与实验数据对比,优化模型参数。
三、关键注意事项
1. 接触优化:柔性接触用罚函数算法,刚性接触用拉格朗日乘子算法;添加接触阻尼减少振荡,控制主从表面网格尺寸比不超过2:1。2. 磨损模型:滑动主导磨损用Archard模型,冲击高能量工况用能量模型,高温工况建立温度相关模型;磨损系数需实验校准。3. 效率提升:合理简化模型、采用子模型技术、启用并行计算,多周期模拟可动态调整增量步。4. 收敛性解决:优化网格质量、调整接触属性与载荷曲线,修改求解器参数或启用线搜索算法。
Abaqus实现往复摩擦磨损分析的核心是“几何建模-接触设置-载荷施加-磨损耦合-结果验证”的流程闭环,关键在于精准的接触设置、合理的磨损模型嵌入及优化的求解参数。模拟准确性依赖参数合理性,需结合实验校准;复杂工况需拓展自定义子程序功能以提升模拟精度。
