边界条件是CST Studio Suite电磁仿真的核心设置，直接决定仿真场景的物理边界特性、能量交互规则，适配不同电磁场问题与工程场景。合理选择边界条件可精准还原实际工况，提升仿真精度与效率。本文汇总其主流边界条件，按功能分类说明适用场景与核心作用。
一、吸收边界条件（ABC）
核心作用是模拟无限大自由空间，让电磁波无反射穿过边界，避免边界反射对仿真结果产生干扰，广泛应用于开放场电磁辐射、散射场景。
CST中主流类型为“完全匹配层（PML）”，适配时域与频域求解器，吸收效果优于传统ABC，可精准模拟电磁波在无界空间的传播衰减。适用于天线辐射、雷达散射截面（RCS）计算、微波器件远场分析等场景。设置时需合理调整PML厚度与损耗参数，平衡吸收效果与计算资源，避免过厚增加仿真耗时。
二、周期边界条件（PBC）
针对周期性结构设计，可通过模拟单个单元的电磁响应，等效还原无限周期阵列的整体特性，大幅减少计算量，是超表面、频率选择表面（FSS）、天线阵列仿真的核心条件。
分为“电周期（E-PBC）”与“磁周期（H-PBC）”，分别对应电场、磁场在周期边界的连续性要求。适用于微纳周期超表面、阵列天线、光栅结构等场景，可精准模拟单元间的电磁耦合效应。设置时需确保模型单元与周期边界严格对齐，避免非周期结构干扰等效结果。
三、电/磁壁边界条件
属于理想边界条件，模拟极端电磁反射特性，适配封闭场、传导结构仿真场景，简化模型复杂度。
电壁（Electric Wall，EW）等效理想导体边界，电磁波入射后全反射，电场垂直于边界、磁场平行于边界，适用于金属屏蔽腔、导体外壳、传输线内壁等场景。磁壁（Magnetic Wall，MW）等效理想磁导体边界，磁场垂直于边界、电场平行于边界，实际应用较少，多用于对称结构简化、特定谐振腔设计等场景，可减少模型尺寸与计算量。
四、对称/反对称边界条件
利用结构对称性简化仿真模型，通过一半或四分之一模型等效整体特性，显著降低计算负荷，适配具有对称结构的电磁器件。
对称边界条件要求电场、磁场在对称面满足连续性，反对称边界条件则要求场量反向对称。适用于对称天线、滤波器、谐振器、传输线等场景，例如对称振子天线可仅仿真半结构，通过对称边界还原整体辐射特性。设置时需精准识别结构对称面，避免对称面选择错误导致结果失真。
五、端口边界条件

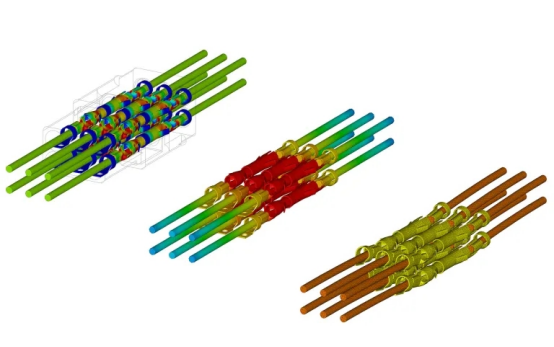

用于定义电磁能量的输入/输出端口，模拟信号源激励与负载特性，是端口器件（如传输线、滤波器、连接器）仿真的核心设置。
主流类型包括“波端口（Wave Port）”与“集总端口（Lumped Port）”。波端口适配高频传输线，可激发特定模式电磁波（如TEM、TE、TM模式），精准计算S参数、阻抗匹配特性；集总端口适用于低频电路、集总元件场景，等效电压/电流激励，简化端口建模。设置时需匹配端口尺寸与器件特性，确保激励模式与实际工况一致。
六、其他特殊边界条件
除上述主流类型外，CST还提供适配特殊场景的边界条件：一是“连接边界（Connection Boundary）”，用于模拟不同部件的电连接特性，适配装配体仿真；二是“阻抗边界（Impedance Boundary）”，模拟非理想导体表面的阻抗特性，精准计算导体损耗；三是“温度边界”，适配多物理场仿真，结合电磁-热耦合场景，定义边界温度分布与热交换规则。
CST边界条件的选择需紧扣仿真场景与结构特性：开放场选PML，周期结构选PBC，对称结构用对称边界，端口器件用波端口/集总端口。实际仿真中，常需组合多种边界条件，同时结合求解器类型、模型尺寸优化设置，才能在保证精度的前提下，实现仿真效率最大化。
