Tosca结构

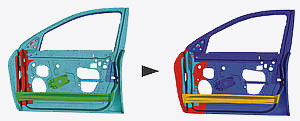

Tosca 结构——大小调整
减重在每一克都重要的行业中具有重要作用。通过 Tosca 结构.大小调整，您将发现重量、硬度和动态行为之间关系最佳的板材厚度。甚至包含上百万设计变体的大型行业应用都得到高效优化。考虑到多个复杂负载场景、硬度和制造要求，Tosca 结构.大小调整有助于在实现绩效和生产目标同时提高总体生态效益。
优势：

汽车、风能和航空行业应用的板材厚度得到优化。

重量、硬度和动态行为之间的最佳关系更加适宜

壳体元素厚度在聚在一起或单独存在时得到优化

对包含多达几百万设计变体的大型应用有益

CPU 时间和迭代数量不受设计变体数量的影响

生态效益总体得到提高

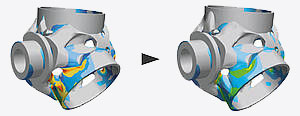

Tosca 结构形状

Tosca 结构形状可实现现有设计的特定细节改善。通过形状优化，给定模型的曲面几何体会自动修改，以避免材料损坏并增强耐久性或舒适度。

优势：

通过减少局部应力峰值提高产品质量
通过直接考虑滥用和周期性荷载工况增加产品的耐久性
使用您熟悉的且经市场验证的可靠 FE 和耐久性解算器来获取质量可靠的结果

避免模型简化和抽象（这会造成更糟的结果）并优化包括联系人、非线性材料或巨大变形的模型

通过我们的直接非参数化方法避免费时的模型参数化

ANSA

Tosca 结构是提供广泛图形用户界面的开放性优化解决方案。使用直观图形用户界面轻松设置、执行优化任务和工作流程。

优势：

在支持 Abaqus、ANSYS、MSC Nastran 的 3D 模型上交互式定义优化任务
创作（作为 ANSA 的集成部分）、运行和进行后处理，以补充 FE 预处理
自动检查一致性
全自动验证程序 Tosca 结构.审核已集成以呈现结果

主要优势

Tosca流体

Tosca提供结构拓扑优化、形状优化、钣金加强筋优化、钣金厚度优化，流场拓扑优化等优化设计求解器，并且 Tosca 兼容主流结构有限元软件、疲劳寿命分析软件，以及计算流体动力学软件的求解器。

Tosca软件是国际上处于领先地位的结构非参数优化设计软件，目前已广泛应用于汽车、航空、机械制造、加工工业等众多领域。 Tsoca 可以对具有任意载荷工况的有限元模型进行拓扑、形状、加强筋、流道、厚度优化，并且支持几何、接触、材料非线性因素，甚至疲劳特性优化。最终优化计算结果能转化为 CAD 几何面，提高企业的结构、流道设计效率。

Tosca基于基于最优标准的快速、稳定优化算法，能高效处理超大模型的优化；支持 Abaqus/CAE, AnsysWorkbench, ANSA 做为前处理进行优化问题定义；结构拓扑优化支持 Abaqus、Ansys、Marc、Nastran、Permas 等众多主流有限元求解器，而流体拓扑优化支持 Fluent、StarCCM+；支持 Ncode、Femfat、Fesafe、Femsite、Fatigure、Falancs、Designlife 等众多疲劳寿命分析求解器。Tosca 优化方案求解模块包括 ToscaStructure.Topology( 结构拓扑优化 )、ToscaStructure.Shape( 结构形状优化 )、ToscaStructure.Bead ( 结构形貌加强筋优化 )，ToscaStructure.Sizing（结构尺寸优化）、Tosca.Fluid（流体拓扑优化）等模块。

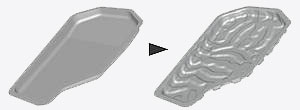

Tosca 结构.凸圆线脚

Abaqus/CAE 中的优化模块

Tosca 结构是提供广泛图形用户界面的开放性优化解决方案。使用直观图形用户界面轻松设置和执行优化任务和工作流程。

优势：

在 3D Abaqus标准模型上交互式定义优化任务
在熟悉的 Abaqus/CAE 环境下直接创造、运行和进行后处理
自动检查一致性
适用于优化和 FEA 作业的集成式图形用户界面

Tosca ANSA™ 环境 (TAe)

图形用户界面 TOSCA ANSA™ 环境通过整个优化流程直观地指导用户。易用的前端控制完整的优化设置，从对所有优化设置进行交互性定义开始到对拓扑优化结果完全自动化的验证。

优势：

定义基于工作流程的拓扑、形状和凸圆线脚优化任务
使用与 FE 模型的图形交互直接定义模型几何体
直接在模型上呈现制造限制通过简单、直观的处理和可重用的工作流程模板来节约时间
通过对优化模型的持续一致性检查来避免错误
通过对验证模型完全自动化的生成和分析来检查结果

适用于 ANSYS Workbench 的 Tosca 扩展

适用于 ANSYS Workbench 的 Tosca 扩展结合了强大的仿真环境和领先结构优化工具的力量。完整的开发和优化流程可在熟悉的环境中执行，因为优化模块 Tosca 结构.拓扑已集成于 ANSYS Workbench 环境。 FE 分析的荷载工况的定义、边界条件应用以及优化结果的评估通过 ANSYS Workbench 用户界面生成。
适用于 ANSYS Workbench 的 Tosca 扩展免费提供给使用 ANSYS 的 Tosca 结构客户。最初版本提供 Tosca 结构.拓扑优化的完整功能。

优势：
