在Abaqus建模与分析中,重复约束是常见且易导致计算报错(如 “Too many constraints”)、结果失真的问题。其本质是同一自由度被多个约束条件重复限制(如某节点同时被固定约束与位移约束限制 Ux 方向),打破了力学平衡方程的唯一性。本文从识别、解决、预防三方面,提供针对性方案,帮助快速排查并处理重复约束问题。
第一步:精准识别重复约束
1. 用 Abaqus 自带工具检查
l模型检查:【Model】→【Verify】→【Model Check】,勾选 “Constraint Conflicts”,软件自动列出冲突节点及约束类型;
l报错提示:提交作业后,“Message File” 会标注问题(如 “Node 456 has multiple constraints on DOF 1”),直接定位节点。
2. 从力学逻辑判断高风险场景
l多约束叠加:同一节点同时加 “固定约束(ENCASTRE)” 与 “U1=0”;
l装配约束冲突:Tie 连接后,又对绑定区域加位移约束;

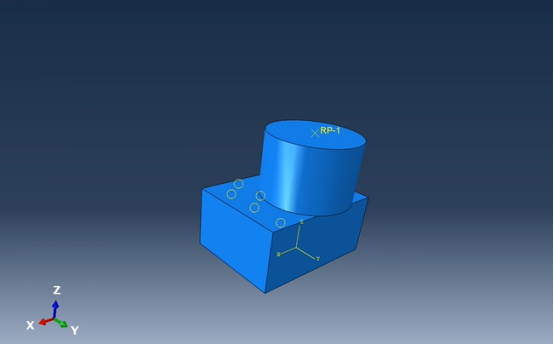

l耦合与边界冲突:节点耦合到参考点后,既约束参考点又约束节点。
3. 可视化排查关键区域
l【View】→【Assembly Display Options】→【Constraints】,显示所有约束(不同颜色标记);
l重点查支座、部件连接部位,同一位置多约束标记需验证是否重复。
第二步:分场景解决重复约束
1. 边界条件叠加问题
删冗余约束:梁端固定仅保留 “ENCASTRE”,删单独的 “U1=0”“U2=0”;
合并约束:通过 “General Constraint” 整合 “U1=0”“U3=0”“UR2=0”。
2. 装配约束与边界冲突
解冲突:部件 A 固定 + Tie 连接部件 B,删部件 B 与 A 重叠的约束(如 U1=0);
调优先级:“Encastre”“Tie” 优先级高于普通约束,删低优先级或用 “Constraint Manager” 调整顺序。
3. 耦合与局部约束重复
约束转移:仅约束耦合参考点(如 U2=0),删耦合节点局部约束;
缩耦合范围:确保未耦合节点约束不与参考点冲突。
4. 网格与约束映射隐性重复

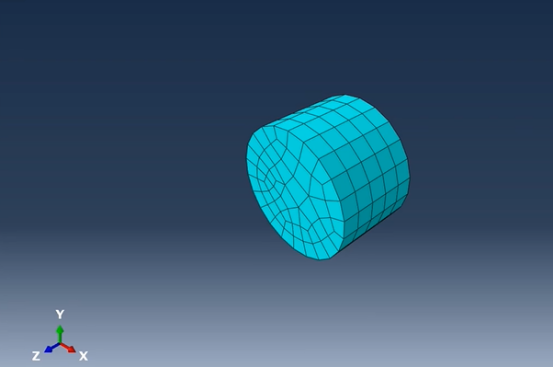

合并节点:【Mesh】→【Merge Nodes】,设公差(如 1e-6),消除重合节点;
重施约束:导入外部网格时,约束映射出错需手动重新施加。
第三步:提前预防重复约束
1. 建立约束层级
优先级:基础约束(支座)>装配约束(Tie)>局部约束;
用 “Constraint Manager” 记录,颜色标记区分层级(红 = 基础,蓝 = 装配)。
2. 实时用检查工具验证
l每加完一类约束,执行【Model Check】;
l提交前【Preprocessing】→【Check Input File】,查 “Constraint Conflicts” 章节。
3. 规范建模流程
l先完成几何、网格、装配,再按逻辑加约束,减少残留;
l复用同类模型约束模板(如简支梁),避免错加。
Abaqus 重复约束虽常见,但通过 “精准识别 - 分场景解决 - 提前预防” 的流程,可高效处理该问题。核心在于明确约束逻辑、善用软件检查工具,避免盲目添加约束。解决重复约束不仅能消除计算报错,更能确保力学模型的合理性,为仿真结果的可靠性奠定基础,尤其在复杂装配体、多约束场景中,规范的约束管理是建模成功的关键。
