在有限元分析（FEA）这一复杂领域，网格划分是将连续物理模型离散为有限单元集合的重要过程，它对分析结果的准确性与计算效率起着决定性作用。作为网格划分的关键参数，网格尺寸并无放之四海而皆准的固定数值，其大小受多种因素综合影响。
模型的几何特征
几何形状复杂度
当模型具有简单规则的几何形状，如长方体、圆柱体等，相对较大尺寸的网格单元通常就足以准确描述其力学行为。因为这类形状的边界条件和内部应力应变分布相对均匀，大尺寸网格能够在不损失过多精度的前提下，显著减少单元数量，提升计算效率。例如，对一个简单的长方体金属块进行热传导分析，其六个面边界条件明确且内部温度场变化相对平缓，使用边长为 10mm 的六面体网格单元可能就可以满足分析精度要求。
然而，若模型几何形状极为复杂，存在大量的拐角、孔洞、细小凸起或薄壁结构时，就必须采用小尺寸网格进行精细划分。以汽车发动机缸体为例，其内部存在众多复杂的水道、油道以及形状不规则的燃烧室等结构，在这些区域，应力应变和温度分布梯度变化剧烈。为了精确捕捉这些变化，在关键部位可能需要将网格尺寸细化至 1mm 甚至更小，确保有限元模型能够准确模拟各物理量的分布情况，避免因网格尺寸过大而导致重要信息丢失，影响分析结果的可靠性。
特征尺寸

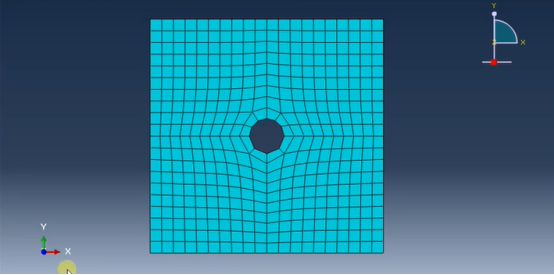

模型中最小特征尺寸对网格尺寸的确定有着直接的指导意义。一般而言，网格尺寸应至少小于最小特征尺寸的三分之一，以保证能够准确描述模型的几何细节。假设一个机械零件上有一个直径为 3mm 的小孔，为了精确模拟小孔周边的应力集中现象，围绕小孔区域的网格尺寸可能需要设置在 1mm 左右。如果网格尺寸过大，比如设置为 5mm，小孔在有限元模型中可能就无法被准确呈现，导致对该区域应力分析出现严重偏差，进而影响对整个零件力学性能的评估。
分析类型
静态分析
在静态结构分析中，由于关注的是结构在稳态载荷下的响应，对网格尺寸的要求相对没有那么苛刻。对于大多数常规静态分析问题，若模型材料属性均匀且载荷分布较为简单，可采用中等尺寸的网格。例如，对一个承受均匀压力的平板进行静态应力分析，网格尺寸设置在 5 - 10mm 可能就能得到较为准确的结果。但如果模型存在应力集中区域，如螺栓连接处、缺口部位等，在这些关键区域则需要对网格进行局部细化，使用更小尺寸的网格，如 1 - 2mm，以便更精确地计算应力集中系数，评估结构的强度安全性。
动态分析
相比静态分析，动态分析，如模态分析、瞬态动力学分析等，对网格质量和尺寸要求更为严格。在模态分析中，为了准确获取结构的固有频率和振型，需要保证网格能够精确描述结构的刚度和质量分布。一般情况下，网格尺寸应足够小，使得每个波长内至少包含 6 - 10 个单元。例如，对于一个高频振动的电子设备外壳，其振动频率较高，波长相对较短，可能需要将网格尺寸控制在 2 - 3mm 左右，以确保能够准确捕捉到各阶模态的特征。
在瞬态动力学分析中，由于要考虑载荷随时间的变化以及结构的动态响应，网格尺寸不仅要满足对结构几何和力学特性的准确描述，还需考虑时间步长的影响。为了避免数值振荡和确保计算稳定性，通常需要根据波动传播速度和时间步长来确定合适的网格尺寸。例如，在分析一个受到冲击载荷的金属结构时，根据材料中的波速和所选取的时间步长，可能需要将网格尺寸设置在 0.5 - 1mm 之间，以保证能够精确模拟冲击过程中应力波的传播和结构的瞬态响应。
热分析
在热传导分析中，网格尺寸的选择取决于温度梯度的大小。如果模型内部温度变化较为平缓，温度梯度小，较大尺寸的网格即可满足分析要求。例如，对一个处于恒温环境中的大型储水箱进行热分析，其内部水温分布均匀，温度梯度小，网格尺寸可以设置在 10 - 20mm。但在一些存在剧烈温度变化的区域，如电子芯片与散热器的接触部位，温度梯度极大，此时就需要采用小尺寸网格，如 0.1 - 0.5mm，来精确捕捉温度的快速变化，准确计算热流密度和温度分布，为散热设计提供可靠依据。
材料属性
材料的均匀性
对于均匀材料制成的模型，网格划分相对较为简单，可根据模型的几何特征和分析类型选择合适的网格尺寸。例如，由单一铝合金材料制成的飞机机翼结构，在进行结构分析时，可按照常规的几何和分析要求进行网格划分。然而，当模型由多种材料组成，且材料之间的力学性能差异较大时，在材料交界面处需要特别注意网格尺寸的设置。由于不同材料的弹性模量、泊松比等参数不同，在交界面会产生应力突变和复杂的应力分布，因此需要对交界面附近的网格进行细化，采用较小尺寸的网格，以便准确模拟不同材料之间的相互作用和应力传递。比如，在一个由金属和橡胶复合而成的减震器模型中，金属与橡胶的交界面区域网格尺寸可能需要减小至 0.5mm 左右，以精确分析该区域的力学行为。
材料的各向异性
当材料具有各向异性特性，如纤维增强复合材料，其力学性能在不同方向上存在显著差异。在对这类材料模型进行有限元分析时，网格方向和尺寸都需要谨慎考虑。为了准确反映材料的各向异性，网格划分应尽量与材料的主方向一致，并且网格尺寸要足够小，以捕捉材料性能在不同方向上的变化。例如，对于碳纤维增强树脂基复合材料制成的航空发动机叶片，由于碳纤维在不同方向上对叶片力学性能影响不同，在划分网格时，不仅要使网格沿着纤维方向进行合理布局，而且在关键部位，网格尺寸可能需要控制在 1mm 以内，以确保能够精确模拟叶片在复杂受力情况下的性能表现。
有限元分析中网格尺寸无通用标准值，需综合考虑模型几何特征、分析类型及材料属性等因素。实际工程中，工程师常通过多次试算、对比不同网格尺寸的分析结果并结合经验，确定兼顾分析精度与计算效率的最优网格尺寸，以充分发挥有限元分析在工程设计和性能评估中的作用，为产品优化设计提供可靠技术支持。
