CST软件基础教程:如何从SYZ参数提取电容C和电感L --- 双端口

来源: | 作者:thinks | 发布时间: 2023-10-26 | 2413 次浏览 | 分享到:

上期解释了单端口计算S参数,然后后处理很容易提取L或C,已经满足基本需求。

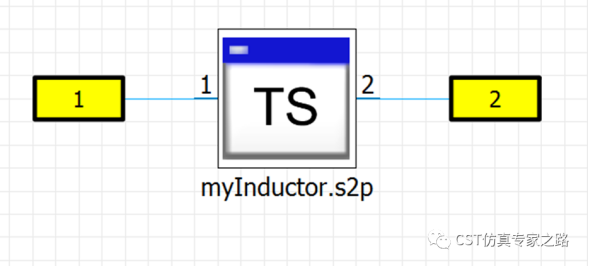

这期我们看复杂一点的情况,电路中放两个端口,比如S2P:



CST软件





或集总电路:

CST软件

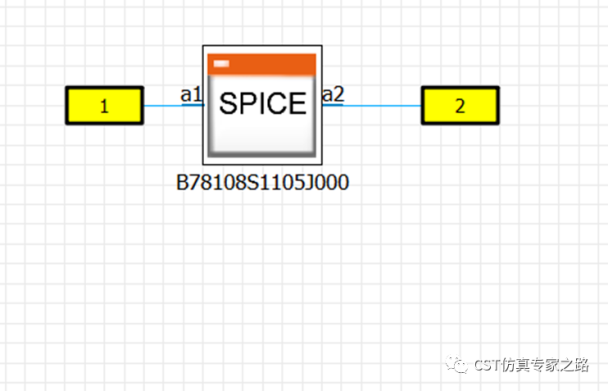

或导入SPICE:



CST软件



两个端口的Y和Z参数就是四个量了,Y11, Y12,Y21,Y22, 和Z11, Z12,Z21, Z22。



情况1,双端口用Y11提取L

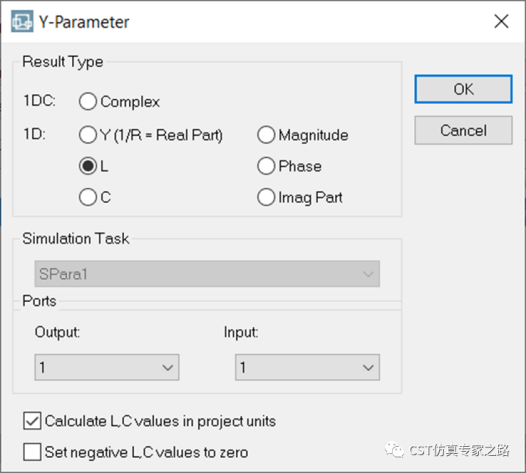

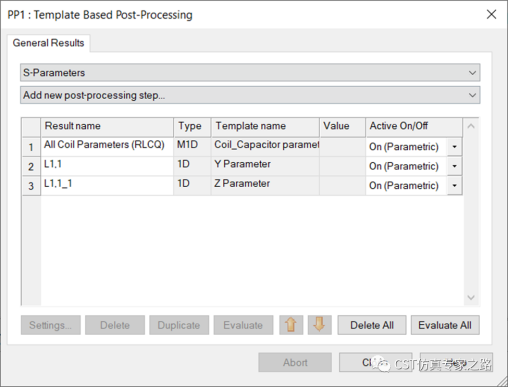

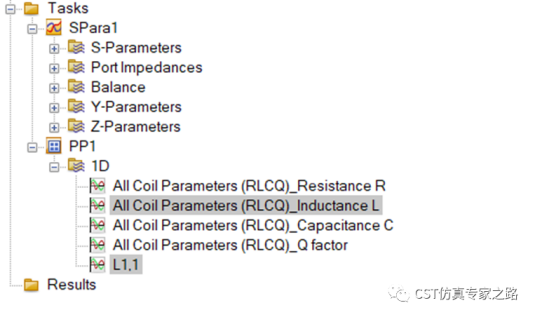

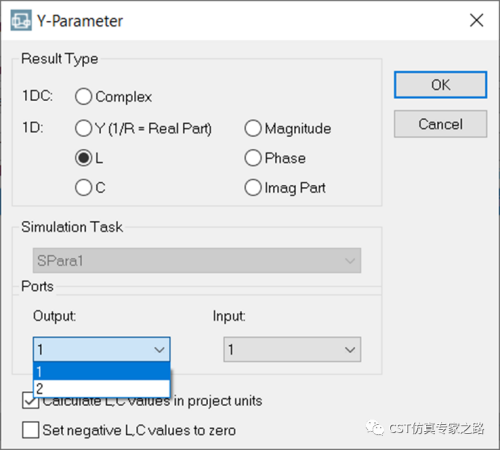

这个情况是指用Coil_Capacitor Parameter和Y-parameter这两个模板,公式用的都是:

L11 =  im(1/Y11)/(2*pi*f) = - im(Y11)/(2*pi*f*Mag(Y11)^2)



CST软件



CST软件



还是S参数和后处理:



CST软件

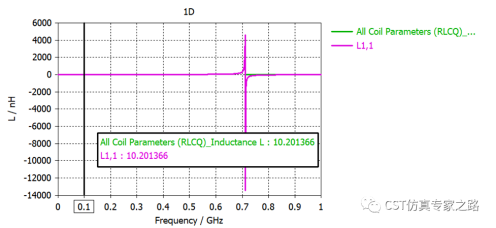

以刚才 10nH的电路为例,



CST软件



结果和上期单端口提取的一样。

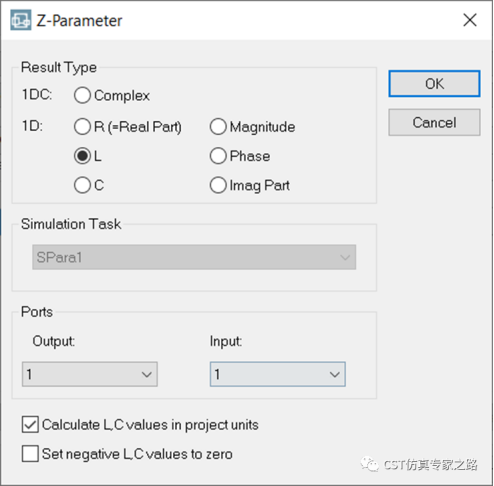

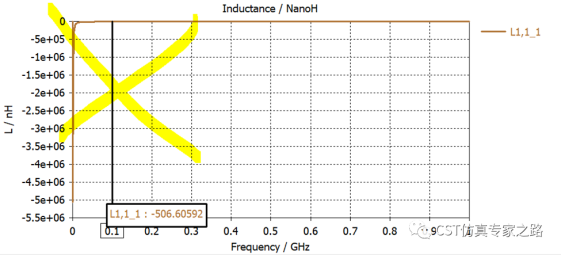

那么问题来了, L提取的公式不是有Z11吗?怎么不用Z11呢?因为Z11提取的L是错的。



CST软件



CST软件



想用Z11的朋友是不是以为Z11=1/Y11 还成立呢?别忘了现在是两个端口,表达式变了:



im(Z11)/(2*pi*f)= im(Y22/(Y11*Y22-Y12*Y21))/(2*pi*f)

所以双端口不能用Z11!



那么Z11能用来干嘛呢?它跟端口1这边的寄生电容有关,电容方面的等下再讲。





情况2,双端口用Y21提取L

 同样的电路,如果我们用Y21来计算电感L:


CST软件



CST软件

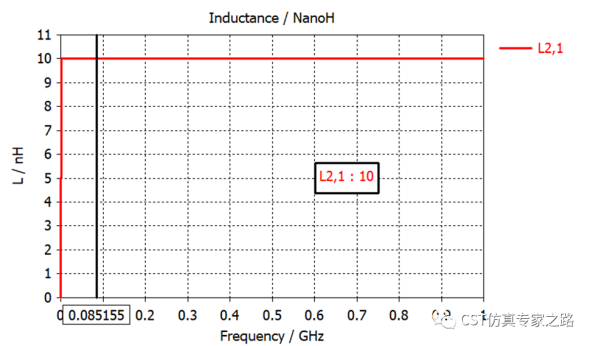

可见这个电感是纯串联的电感,没有并联的寄生电容Csh了:


CST软件



L= - im(1/Y21)/(2*pi*f) = im(Y21)/ (2*pi*f*Mag(Y21)^2),只用于串联电感。

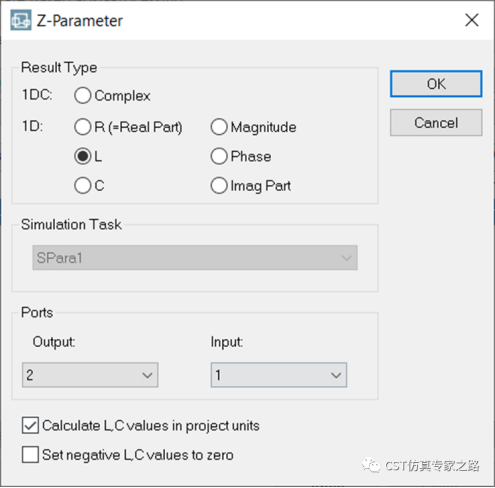

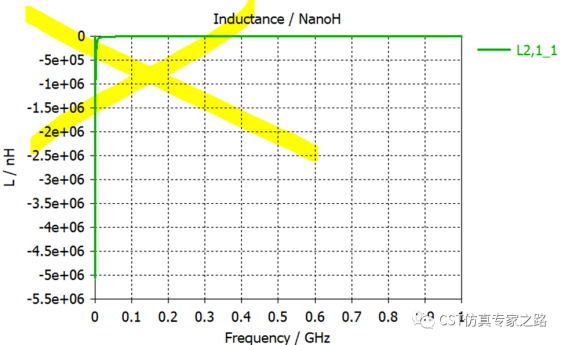

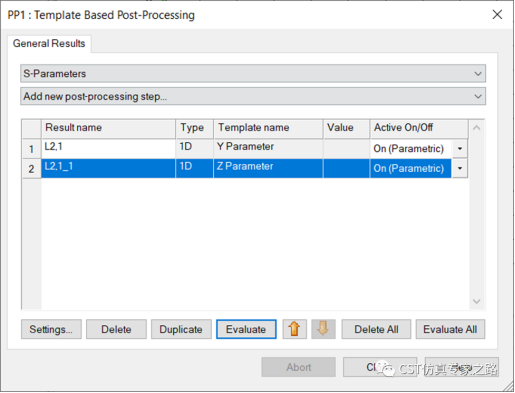

Y21的话就不涉及Coil_Capacitor Parameter模板了,因为Y21是两个端口,只要Y和Z两个模板能用。那么问题又来了,Z21能不能用呢?





CST软件





CST软件

CST软件



可见不能用,这是因为,im(Z21)/(2*pi*f)=im(Y21/(Y11Y22-Y12Y21)/(2*pi*f),也不是电感公式。







情况3,双端口用Y22提取L

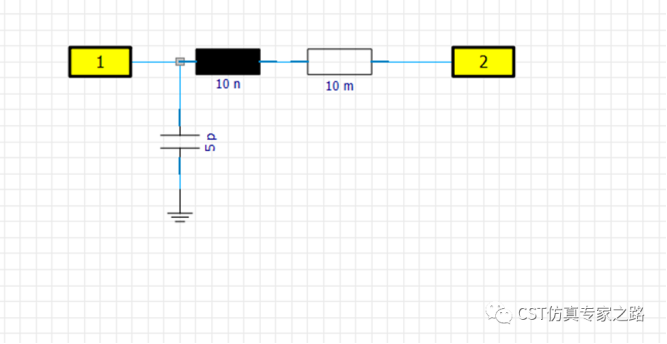

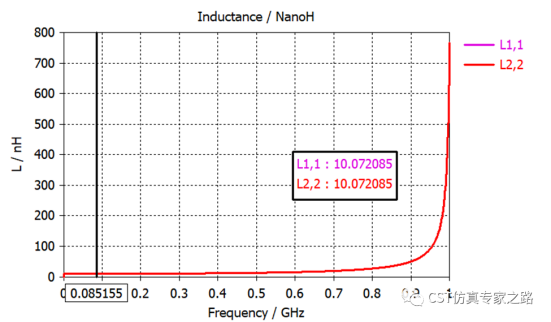

这个和Y11一样,Coil和Y两个模板都是可以用的。同样,Z22不能用。但要注意,如果还是用这个不对称的电路的话,Y22是不能提取出端口1这边的寄生并联电容5pF的:



CST软件

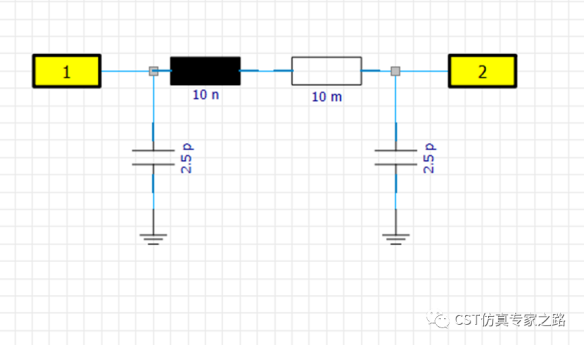

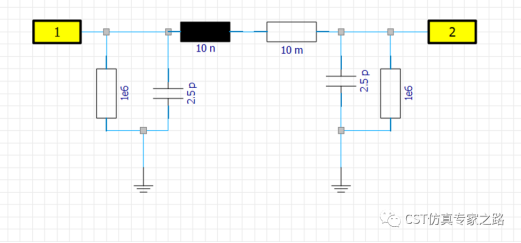

这就涉及到集总电路画法的问题了,如果将寄生电容分开,一边一半,这样Y11和Y22提取的L确实是一样的:


CST软件

CST软件



CST软件

CST软件



但是注意,震荡频率变大了!

这是因为无论Y11还是Y22,端口看进去的并联电容Csh都是变成了2.5pF,所以震荡频率变大。虽然总电容5pF没变,但是提取的L结果可不一样。所以,用集总电路研究L和C的提取要非常小心!这个很多朋友搞不清楚。





情况4,双端口用Y11提取C

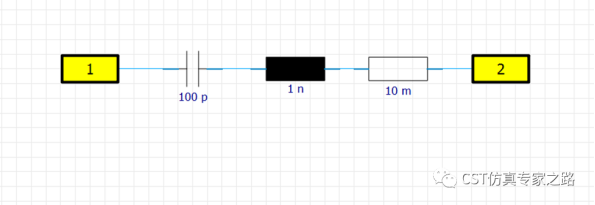

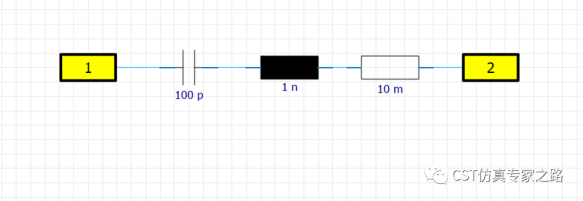

下面说说电容,电容C的等效电路就是全串联了,以100pF为例:

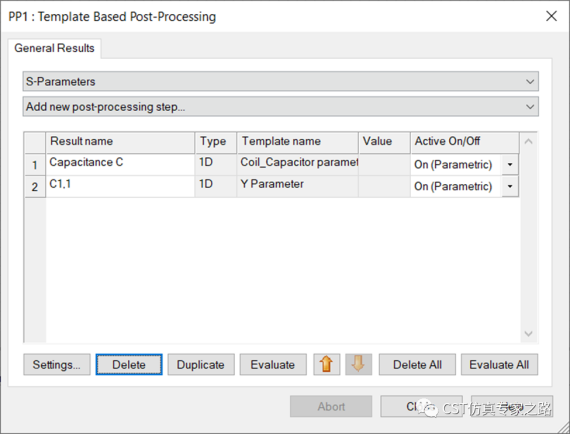

既然用Y11,那么Coil和Y模板都可以:



CST软件



所用公式为:

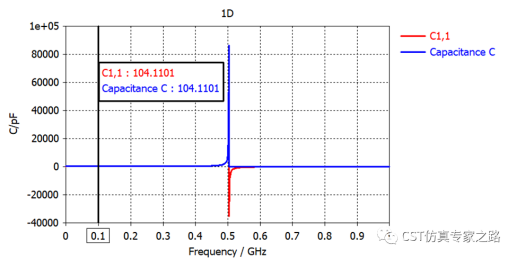

C =  -1/(im(1/Y11)*2*pi*f) =Mag(Y11)^2/(im(Y11)*2*pi*f)





CST软件



那么Z11可以用来计算电容C吗?和Z11计算L一样,还是不可以,

 -1/(im(Z11)*2*pi*f) =-1/(im(Y22/(Y11*Y22-Y12*Y21))*2*pi*f)



刚才说它跟寄生电容有关,是指并联的寄生参数,而这个电路是没有接地的,准确的说,这里其实Z参数矩阵根本就没有定义。等下我们再看这个Z参数定义。

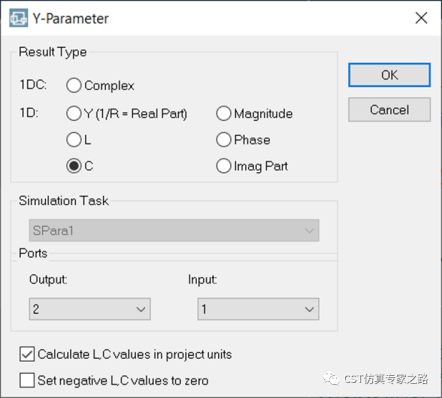

情况5,双端口用Y21提取C

还是看这个集总电路:



CST软件

CST软件

CST软件

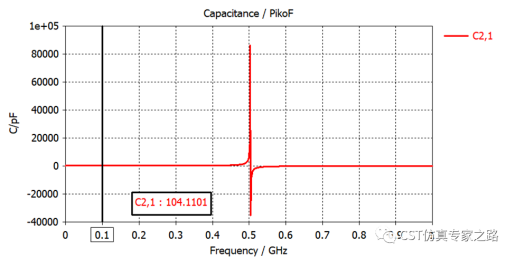

Y21提取串联电容没问题。

那么Z21行不行呢?我不用解释大家看到这也能猜到了,不行。



好了,估计看到这很多人更蒙了,还是乖乖回去用单端口提取吧,保险。



那么关于双端口,这又是并联寄生,又是没接地,又是只能计算串联,好像Z参数都不能用,到底根本问题出在哪里呢?

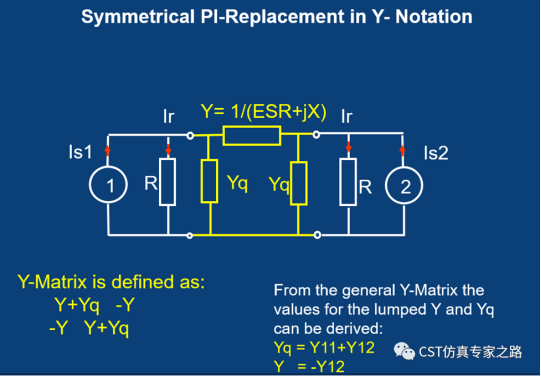

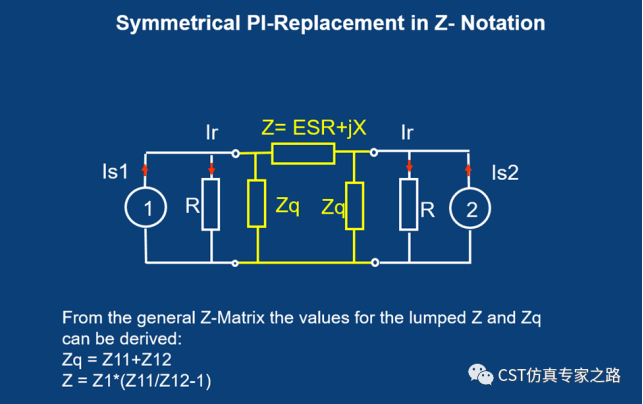

答案是,双端口网络的阻抗提取需要“Π”型完整电路,这样才能有完整的Z参数矩阵定义;而Y参数要求没这么高。

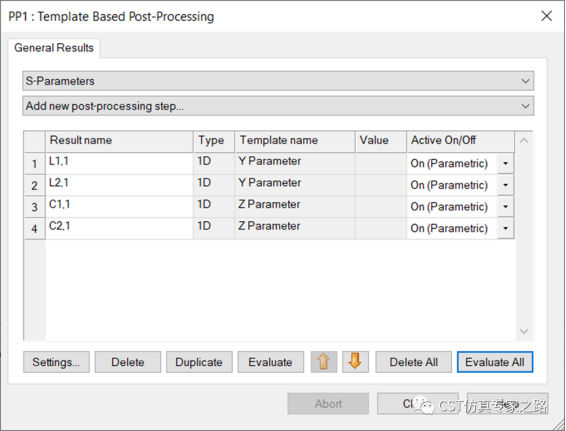

CST软件



CST软件



举个例子,比较完整定义的电感电路可以是这样的:



CST软件

CST软件

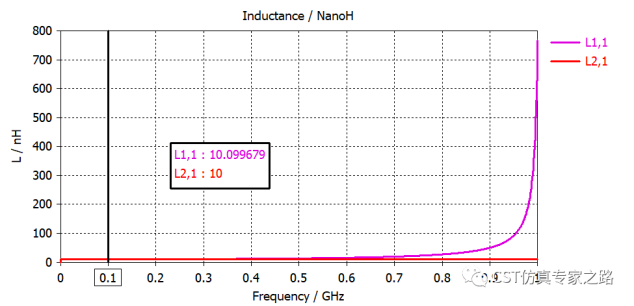

得到的L结果,一个纯Lse, 一个综合的L(考虑寄生C,有震荡),当然我们只看低频正确的提取值:


CST软件

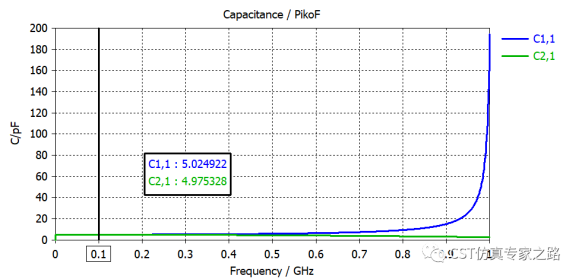

得到的寄生C结果,一个综合的C(考虑了L,有震荡),一个是把电感当电容提取的C,这个不好理解,不过没关系,还是看低频准确的区域就好。


CST软件



肯定还有人要问了,这两个端口阻抗应该设置多少啊?这个就自己研究吧~~~不知道答案的建议重翻课本(这个被问过太多次了。。。)





小结:

1)双端口提取L或C情况比较复杂,如果只是简单提取一个电容或电感元件值,推荐用单端口。

2)双端口适合一些特殊L和C的提取,比如并联寄生电容Csh、纯串联电容Cse或纯串联电感Lse,这里还差一个并联寄生电感Lsh,有谁知道这个东西什么情况下存在欢迎留言~

3)自己画电路提取的话,想好Z矩阵有没有好好定义。

4)总结三个后处理模板,2022新版本中这些模板有改动,更加清晰统一。
