CST 中如果使用波导端口进行激励，则在仿真完成后，可以从导航树 2D/3D Results > Port Modes > Port 1 > e1/h1 中查看到端口处的线阻抗。

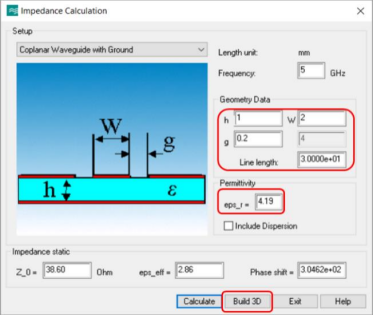

首先通过宏命令：Macros > Calculate > Calculate analytic Line Impedance 创建接地共面波导(CPW)，在下图所示参数设置后，点击 Build 3D 按钮，会自动创建好接地共面波导 3D 模型。

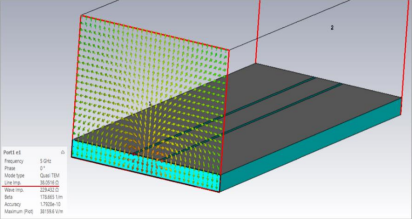

在 CPW 两端添加波导端口激励，并将仿真频率范围设为 0 ~ 10GHz（中心频率 5GHz）后运行仿真，查看端口模式和端口线阻抗，其线阻抗值为 38.05 Ohm。

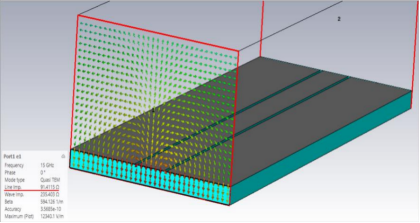

将频率范围改为 0-30GHz（中心频率 15GHz）后再仿真，可以观察到线阻抗值变为 91.41Ohm。
仔细对比两个频率对应的端口模式 3D 场型图，可以发现随着频率范围的改变，端口处虽然都是 QTEM 模式，但其模式场型已经不再相同。只要在传输线的横截面上存在两种或两种以上不同2 CST - 常见问题解答 FAQs属性的材料，此传输线就必定色散。简而言之，在这种情况下，同一模式的阻抗会随着频率的变化而变化。此类传输线称为非均匀传输线 (inhomogeneous transmission line)。

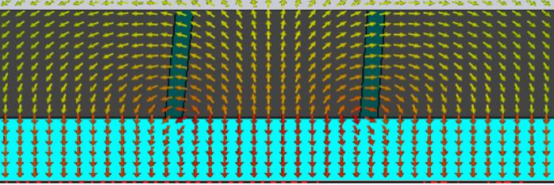

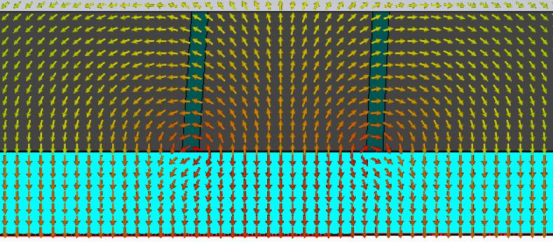

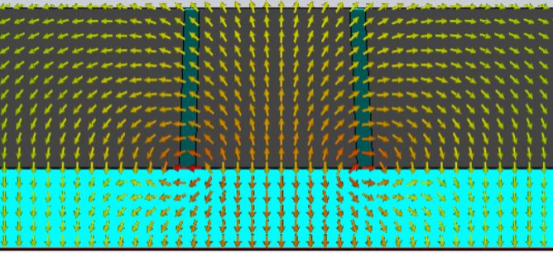

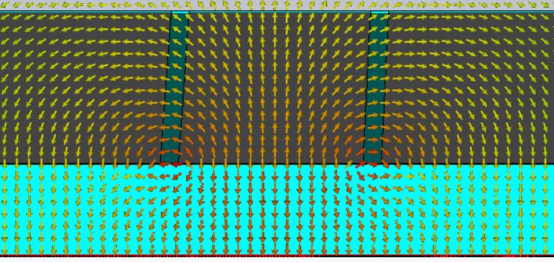

为了观察模式场型和端口线阻抗与频率之间的对应关系，下面分别给出了中心频率为 5GHz、8GHz、12GHz、15GHz 处的端口电场模式图。
① 中心频率 5GHz：线阻抗 38.05 Ohm：
② 中心频率 8GHz：线阻抗 40.04 Ohm：
③ 中心频率 12GHz：线阻抗 60.44 Ohm：
④ 中心频率 15GHz：线阻抗 91.41 Ohm：
通过观察可以发现随着中心频率逐渐变大，QTEM 模式的场型也随之渐变，从 8GHz 左右，传输线的色散特性开始显现，整个场型开始逐渐变化，端口线阻抗也开始非线性增大。对比中心频率为 5GHz 和 15GHz 的端口模式场型图，即可发现虽然端口模式的类型没有变化，但是场型已经发生了改变，所以端口线阻抗也随之改变。

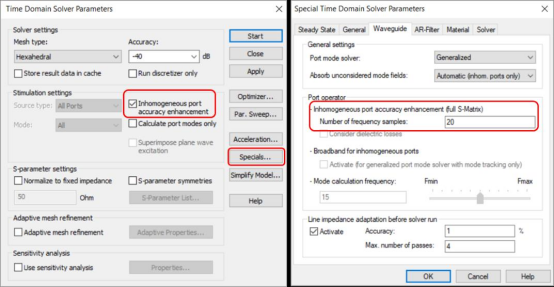

如果端口处的传输线是色散的，且仿真带宽较大的话，建议作如下设置：在功能区的Simulation 选项卡下，点击 T-Solver 图标，进入时域求解器设置对话框，勾选上红框显示部分，启用非均匀端口精度增强；然后点击 Specials 按钮，切换到 Waveguide 选项卡，确认 Number of frequency samples 设置为 20。此时 CST 仿真会在整个频段根据设置的采样频点（此处设置为 20个）对每个频点的端口阻抗进行匹配，从而为之后的 S 参数等计算进行归一化。设置完成后点击时域求解器窗口中的 Start 按钮即可开始仿真。

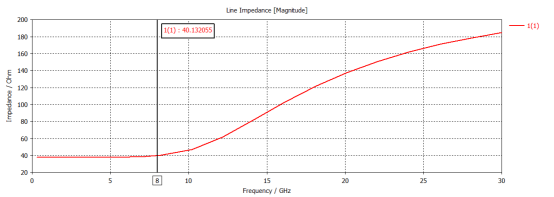

仿真完成后，在导航树中选择 1D Results > Port Information > Line Impedance，即可查看端口线阻抗值关于频率变化的曲线图，从图中可以找到前述验证的中心频率分别在 5GHz、8GHz、12GHz和 15GHz 的端口线阻抗值。
