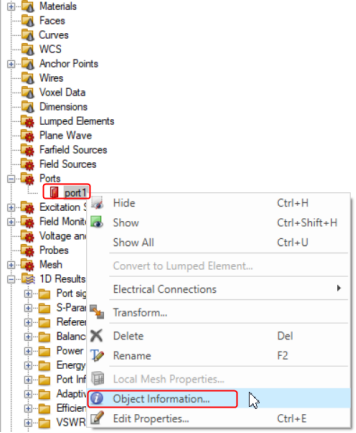

CST 中如果使用波导端口进行激励，则在仿真结束后，可以从导航树的 2D/3D Results > Port Modes > Port 1 > e1/h1 中查看到端口模式，这里显示了端口的阻抗、波数、截止频率等一系列参数。如果想获取端口模式的色散特性曲线，可以在定义波导端口后，在导航树中 Ports 文件夹下选中相应的波导端口，然后右键，在弹出的菜单中选择 Object Information 选项，如下图所示。

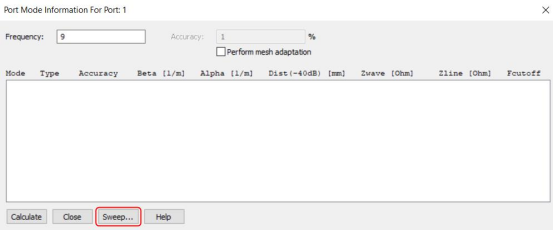

在弹出的 Port Mode Information For Port: 1 对话框中，点击 Sweep 按钮，打开相应的端口模式信息扫描对话框。

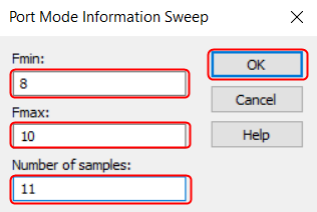

在打开的 Port Mode Information Sweep 对话框中，设置 Fmin（端口信息的最低频率）、Fmax（端口信息的最高频率）和 Number of samples （采样个数）这三个参数，然后点击 OK 按钮进行计算。

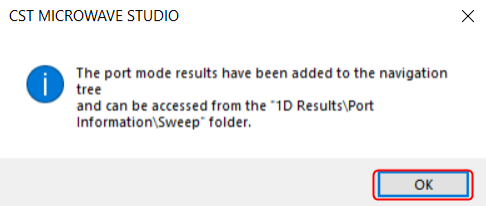

计算结束后，软件会自动弹出如下对话框，提示计算结束，结果文件添加到导航树的 1D
Results > Port Information 文件夹中，点击 OK 按钮关闭该信息框，返回到 Port Mode Information For Port: 1 对话框后，点击 Close 按钮关闭对话框。

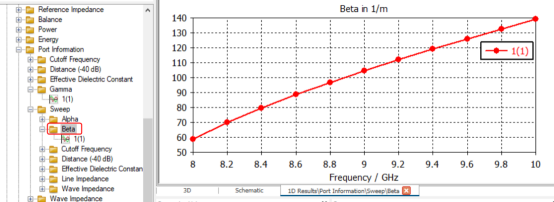

在导航树的 1D Results > Port Information > Sweep > Beta 文件夹下即可查看端口模式的波数Beta 随频率的变化特性，即色散特性，如下图所示。

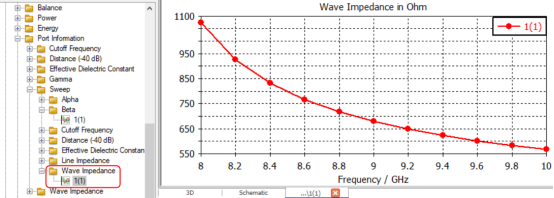

在导航树的 1D Results > Port Information > Sweep > Wave Impedance 文件夹下即可查看端口的波阻抗随频率的变化特性，即色散特性，如下图所示。
