设计响应运算符
您必须指定Optimization模块将用于为设计响应获得单个标量值的操作，但存在一些限制。例如，体积设计响应只能使用设计区域内体积的总和。计算von Mises应力的设计响应必须使用最大
模型区域内的应力值。(优化模块计算动态频率设计响应时，所有运算符均不相关。)以下设计响应运算符由优化模块提供：
最小值或最大值
所选区域内的最小值或极大值。优化模块仅允许应力、接触应力和应变设计响应的最大运算符。
总和
选定区域内所有值的总和。优化模块仅允许对体积、重量、惯性矩和重力设计响应使用求和运算符。
每种优化类型的可用设计响应
您可以创建的设计响应取决于要执行的结构优化类型-拓扑、形状、尺寸或筋条。
优化类型还控制您是否可以将设计响应用作目标、约束或同时用作两者。
每种优化类型的可用设计响应
您可以创建的设计响应取决于要执行拓扑、形状、尺寸或筋条的结构优化类型。优化类型还控制您是否可以将设计响应用作目标、约束或同时用作两者。

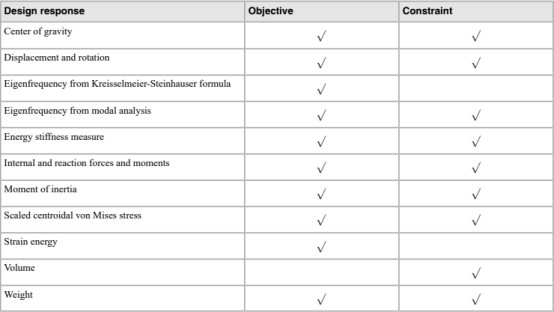

表4：基于条件的拓扑优化的设计响应。

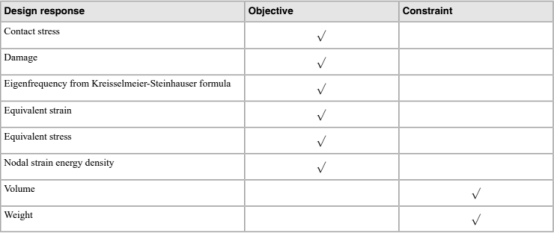

表5：一般拓扑优化的设计响应。

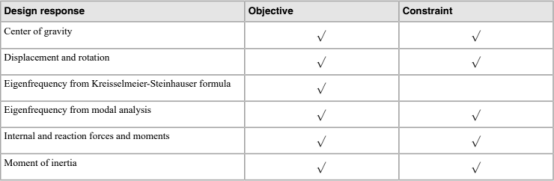

表6：形状优化的设计响应。
表7：尺寸优化的设计响应。

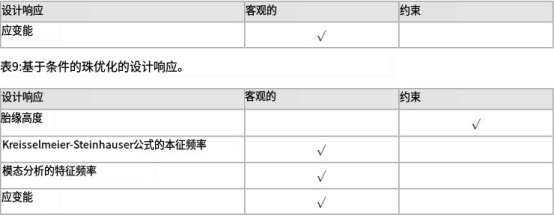

表8：一般焊道优化的设计响应。
操作设计响应
您可以将设计响应定义为由多个设计响应生成的单个值的组合;例如，您可以添加值或查找多个值的最大值。您还可以定义一个设计响应，它是对另一个设计响应执行操作的结果;例如，不同节点处的设计响应值之间的差值。
例如，您可以创建与两个选定顶点的1方向位移对应的两个设计响应。或者，您可以创建一个设计响应，它是两个选定顶点在1方向上的位移之差。然后，您可以定义强制设计响应接近零的约束。实际上，约束迫使两个选定的顶点在1方向上一起移动。
ABAQUS/CAE用法：优化模块：设计响应->创建：组合项
参考资料
l “一种新的尺寸、形状与拓扑优化方法”，国立台湾大学机械工程研究所硕·杨明，士论文，2001年2月26日至29日。
l Bendsoe，M.P.，E.Lund，N.Ohloff，和0.Sigmund，“拓扑优化-扩大应用领域”，“控制和控制论”，第34卷,第7-35页，2005年。
l 王志文，拓扑优化理论与应用，全华科技大学出版社，2003年。
l 。本西，M.P.和0.Sigmund，“拓扑优化中的材料插值”，应用力学档案，第69卷，第635-654页，1999年。
l 刘明，非参数大规模结构优化问题研究，2006年第三届计算力学会议，Portugal，2006年6月5-9日。
l ·Cook，R.D.，D.S.Malkus和M.E.Plesha，有限元分析的概念和应用，JohnWiley&Sons公司，1989年
l 艾姆里奇D。“开发一种基于FEM的方法，用于在设计过程中为弯曲受力导体支撑结构加盐，"产品开发研究所的研究报告，13.卡尔斯鲁厄2004年。
l ·Hansen，L.V.，“光纤激光封装自由振动的拓扑优化”，“结构和多学科优化”，第29(5)卷，第341至348页2005年。
l Olhoff，N.和J.du，振动双材料板结构相对于声辐射的拓扑优化，IUTUAM结构、机器和结构拓扑设计优化研讨会
l 材料：现状与展望，M.P.Bendsoe，N.0lhoff，0.Sigmund，编辑，第147-156页，施普林格出版社，2006年。
l Pedersen，C.B.W.和P.Allinger，“拓扑优化和未来需求的工业实施和应用”，IUTUAM结构、机器和材料拓扑设计优化专题讨论会：现状和前景，M.P.Bendsoe，N.0lhoff和O.Sigmund，编辑，第147至156页;Springer，2006年。
l 黄志文，“以拓扑最佳化设计声子晶体结构”，国立成功大学机械工程学研究所硕士论文，2003。
l Stolpe，M.和K.Svanberg,“最低限度合规优化的替代插值方案”，“结构和多学科优化”，第22卷，第116至124页，2001年。黄志文，“平面结构优化设计方法之研究”，国立成功大学机械工程学研究所硕士论文，1996
温馨提示：
此文档为达索官方英文文档翻译，尽管我们已经尽力确保准确性，但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版，可联系客服进行索取。
