CST支持主流CAD结构文档导入导出功能,提供了非常齐全的CAD文件接口。这里,我们将重点介绍2D图档导入导出操作。主要内容包括:(1)如何在微波工作室中导入DXF文件;
(2)如何在微波工作室中将结构导出成DXF文件;
(3)如何在微波工作室中导入Gerber文件;
1、DXF文件导入微波工作室
具体设置步骤如下:

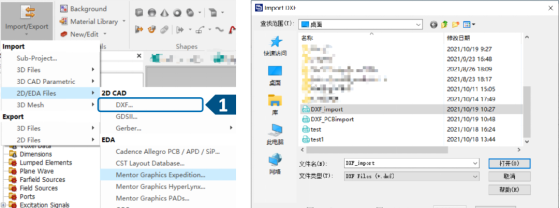

(1)展开Import/Export下拉菜单,选择2D CAD/DXF...选项;
(2)在弹出来的Import DXF 窗口中选择要导入的DXF文件,同时将单位设置与当前工程的单位一致;

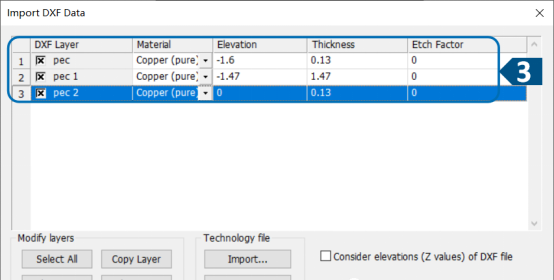

(3)在弹出来的Import DXF data窗口中,选择要导入微波工作室的层,设置对应的材料、层位置、层厚度等内容;

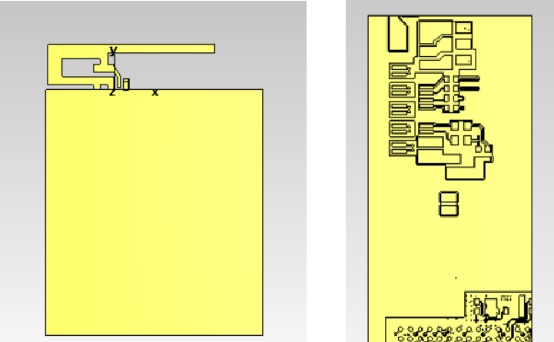

2D数据以当前坐标系统为参考位置,可以沿轮廓高度方向延展成3D实体。下图是通过DXF文件导入微波工作室的IFA天线结构和印刷电路模型。
2、在微波工作室中,将结构导出成DXF文件
具体设置步骤如下:

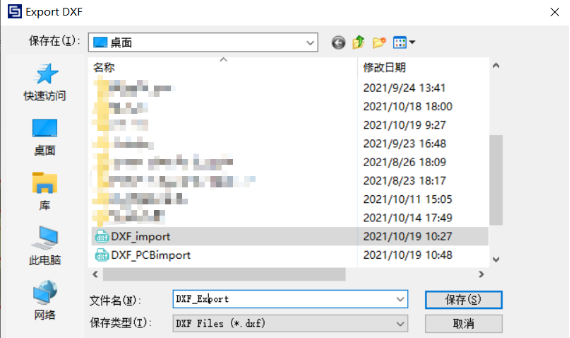

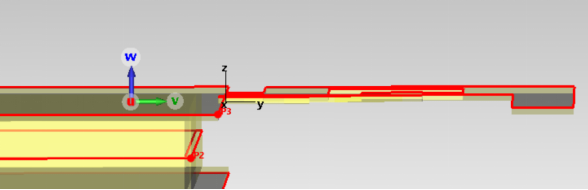

(1)以前面介绍的IFA天线结构为例,在模型中以“点”的方式选择要导出的层,导出uv截面(XY截面)结构平面;(2)点击“回车键”确定,在弹出来的对话窗口中选择导出文件的路径即可;

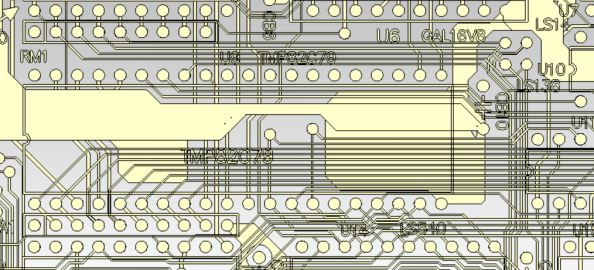

3、Gerber文件导入微波工作室

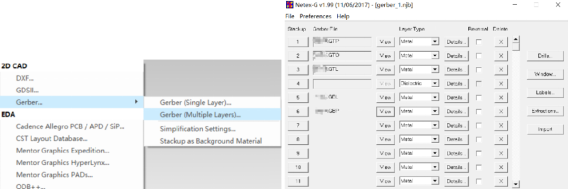

具体设置步骤如下:(1)展开Import/Export下拉菜单,选择Gerber(Multiple Layers)...选项;
(2)在弹出来的窗口中导入各层Gerber文件、设置材料、厚度等内容,点击Import按钮将结构导入微波工作室。
(内容、图片来源:CST仿真专家之路公众号,侵删)
