上回提到了材料库，我们来具体看下材料库的内容。

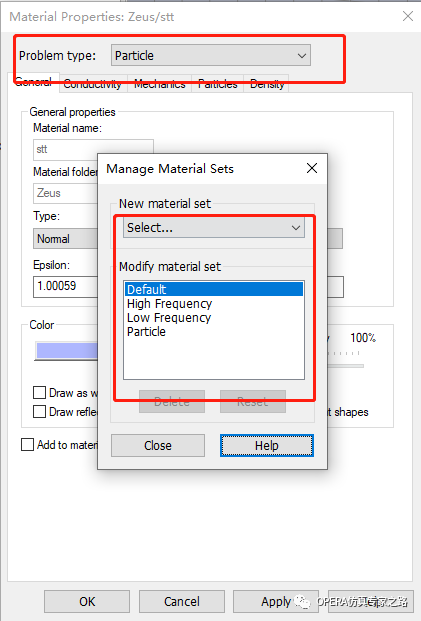

首先看最上方Problem Type，这里指的是所定义的材料对应的应用，有分为低频、高频、粒子、默认。作为分类用，如果分类不同对应的可以设置的参数也不同：

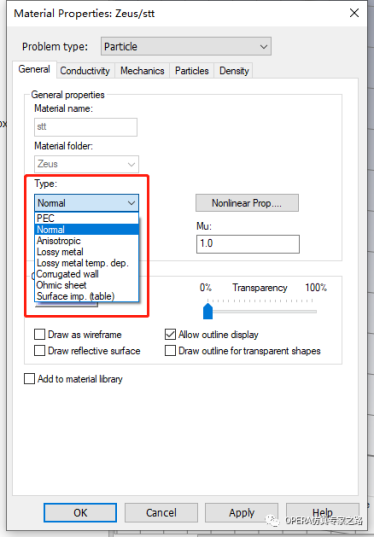

在下面General页还有个Type：
当选择PEC、Lossy Metal 、Ohmic Sheet的时候，右侧会变成Coating按钮，点击后可以定义涂层：

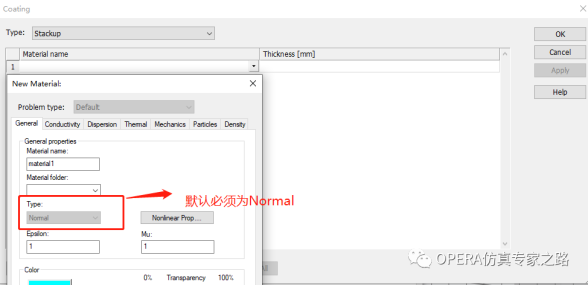

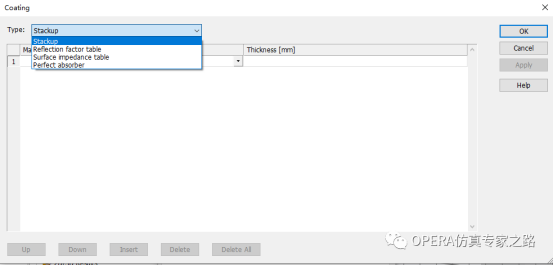

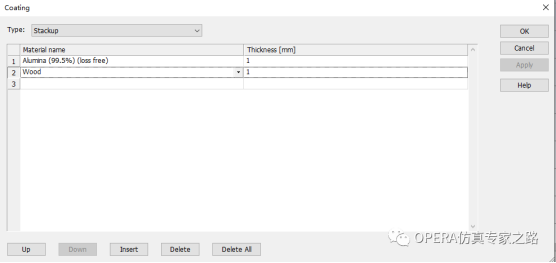

Type设置中，对于PEC涂层材料:除了定义一组涂层层(Stackup堆叠)，还支持反射系数表Reflection factor table，表面阻抗表Surface impedance table和完美吸收材料Perfect absorber的。这两种表格定义类型都支持材料系数的规格，取决于频率、入射角和极化。在使用Stackup堆叠时，表的第一行定义的材料是最接近原材料本身的第一层。像下图就是最接近原材料的那层是铝，外面一层是木。
对于Thin Plane薄板材料:除了定义一组涂层层(Stackup叠层)，还支持表反射和透射系数的定义(Reflection/transmission反射/透射表)。表格的材料属性定义支持频率、入射角和极化相关。薄板材料也可以看作是一个双端口网络。材料可以直接由其S参数作为频率的函数(Smatrix表)指定，两个“端口”对应于材料的两面。
Material Name为涂层材料的名称。在选择PEC, Lossy Metal和Ohmic Sheet涂层材料时，“normal”。
Thickness参数即为涂层厚度，没什么可说的。
当使用table类型的定义时，Frequency代表频率；Inc.angle ：对应行中给定反射系数或表面阻抗数据的平面波入射角的角度；Re{R_TM}, Im{R_TM}, Re{R_TE}, Im{R_TE}：平面波反射系数的实部和虚部。对于平面波的TE和TM两种模式，可以分别指定反射系数；Re{Zs_TM}, Im{Zs_TM}, Re{Zs_TE}, Im{Zs_TE}：阻抗的实部和虚部，这些参数仅在PEC的涂层材料中定义存在；Re{T_TM}, Im{T_TM}, Re{T_TE}, Im{T_TE}：平面波传播系数的实部和虚部，这些参数仅在Thin Plane中可用；

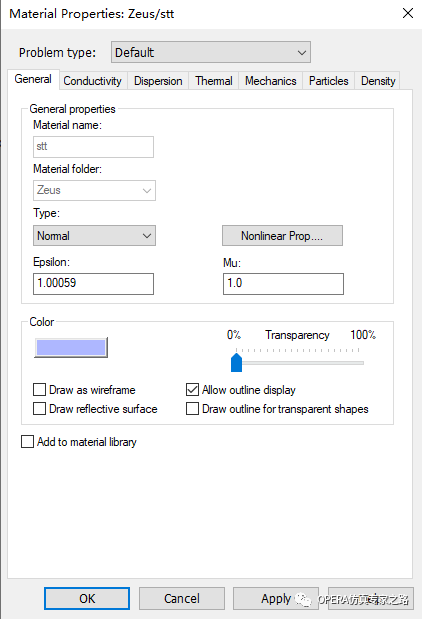

涂层Coating的定义就先到这，回到定义材料界面，刚才说到的是Type中PEC的设置，现在说Type Normal的设置。这时候下方Epslon和Mu为相对介电常数和相对磁导率。如果用BH曲线定义非线性的材料性质，则Mu值就会变成灰色被忽略。

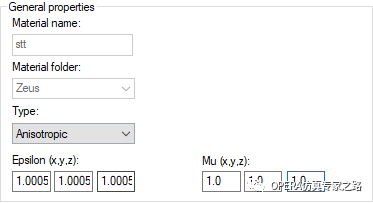

然后是Type Anisotropic各向异性设置，三个方向分量给定就行。

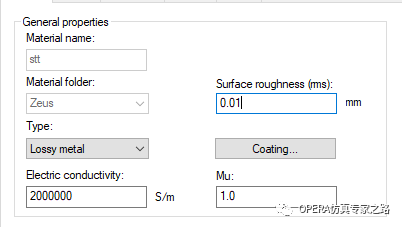

Type Lossy metal有损金属设置：可以理解为计集肤效应的金属，
这里输入电导率、相对磁导率、还有表面粗糙度。导体表面粗糙度的影响改变了传统集肤效应的计算方法，并可能对损耗产生显著的影响。表面高度一般根据方差正态分布建模。

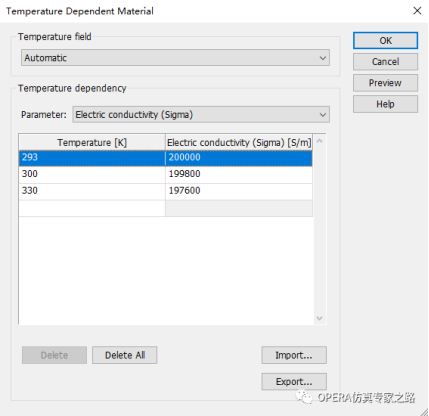

Type Lossy metal temp. dep.温度相关有损金属类型设置，即考虑温度影响电导率：
（内容、图片来源：CST仿真专家之路公众号，侵删）
