将 CAD 模型导人到 ABAQUS/CAE 中时，有时会出现短边、小面、尖或几何缺陷(如缝)这些都会划网格。时可以用 Prt 能中的具 (geometry repair)修补这些缺陷。ABAQUS/CAE 以特征的形式保存这些修改操作，可以对其进行重命名、删除或抑制等操作。
[常见问题 3-4]
ABAQUS/CAE 提供了多种几何修补工具，使用时应注意哪些问题?[解 答]
在 Part 功能模块中单击菜单 Tools一Gecmetry Repair，就可以使用几何补工具。在使用时应注意运用以下技巧。
1) 使用诊断工具可以发现几何部件存在的问题，例如无效 (ialid)或不精确 (imprecise) 的部分、自由边、短边、小面和尖角，
[常见问题 3-5] 给出了一个实例。相关内容的详细介绍，请参见ABAQUS 6,7 帮助文档《ABAQUS/CAE Users Manual》第11.28节“Using the geometry diagnostic tools in the Part module”。
2)使用星示组 (display group) 可以隐或显示部的某个面 (face)或部分实体(cell)
3)不要一次修补太多部位，而应该逐步进行修补。
4)如果直接删除三维实体 (solid) 的面，三维实体就会变为壳(shell)部。如果需要删除面，应使用修补工具中的 Replace faces、Repair smalledges 或 Repair smal] aces 工具进行操作。
5) 小倒角附近的区城会生成很细的网格，增加计算时间。如果这些角不在关心区域，对计算结果影响很小，可以用修补工具去除它们(即，将倒角改为两个相邻的面直接相交)，以避免不必要的细化网格。具体的操作方法为:使用修补工具中的 Replace face8单击要去除的圆角，在窗日底部的提示区中选中 Extended neighbouring faces。
6) 如果两个面在相交处大致是相切的，可以将其合并为一个面。具体的操作方法为:使用修补工具中的 Replace faces (用于合并较大的面) Replace small faces (用于去掉小
7)如果需要对部件进行分 (partition) 作，应该在修补作完成后进行，否则分割操作可能会失效。

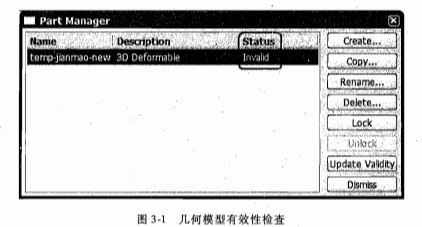

8)单击菜单 Part-Manager，可以在 Part Manager 对话中看到各个部件是否有效，如图 3-1 所示。对无效的几部件进后可以在 Part Manager 对话中单击Update Validity 按钮查看修补后的部件是否已经变得有效。
关于修补几何部件的详细介绍，请参见 ABAQUS 6. 帮助文《ABAQUS/CAE User'sManual》第49 章“The Geometry Repair toolset”。《实例详解》第 10.2.6 节“划分网格”提供了一个几何修补的实例。

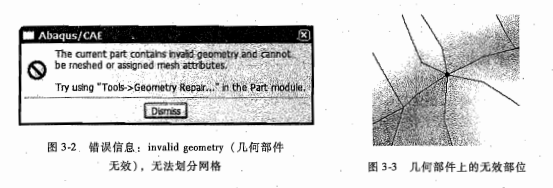

将一个三维 CAD 模型导入 ABAQUS/CAE 来生成几何部件，在为其划分网格时，出现如图3-2 所示的错设信息，应如何解决？
应首先找出部件中无效的部位，然后进行几何修补。对应的 ABAQUS/CAE 操作如下1)在 Part 功能模块中，单击菜单 ToolsQuery，选中 Geometry diagnostics，在弹出的对话框中选择 Invalid entities; Errors，单击 Highlight，视图区将以红色高亮显示无效的部位。在本实例中，看到有一个顶点被高亮显示(图3-3 中的色圆点)。
放大显示这个无效部位，查看是否有微小的缝隙之类的几何缺陷。如果看不到明显的缺陷，可能是由于几何模型本身存在的数值误差或内部错误而导致此部位无效。2)单击菜单 Tools-Geometry Repair，在弹出的 Geometry Repair 对话中可以看到多种可供选择的几何修补工具，下面介绍其中两种常用的修补方法，读者可以根据具体模型进行合理选择。
（1）合并相的面:在 Geometry Repair 对话中将 Category 设为 Face，然后选择 Replace faces，将无效区域附近的各个相切的面合并为一个面。
（2）删除并重建无效的面:在 Geometry.Repair 对话中将 Category 设为 Face，然后选择Remove faces，删除无效区域的面 (这时此部件就不再是一个三维实心体，而是由各个表面所构成的壳体);再选择 Create face，选择所删除面的各条边，重新创建这些面:然后将 Catcgory 设为 Part，选择 Solid from shell，选中整个部件的所有面，将壳部件恢复为实体部件。
（3）在如图3-1 所对话中单击 Update Validity 按，更新部的有效性。
（4）Mesh 能新试网如出3-2可以重复步骤 1)~4)的作，直到所有无效部位都被修复为止。
