创建部件

在ABAQUS/CAE 中创建部件有哪些方法？其各自的适用范围和优缺点怎样？

表3-1 列出了在 ABAQUS/CAE 中创建部件的5方法。Part 功能模块提供了富的处理几何模型的功能，可以直接创建几何部件 (native geometry)，也可以使用专门的CAD 软件建模 (对于非常复杂的几何模型)，再将其导人到 ABAQUS/CAE 中。

导入和导出几何模型

[常问题3-2]

在 ABAQUS/CAE 中导入或导出几何模型时，有哪些可供选择的格式？

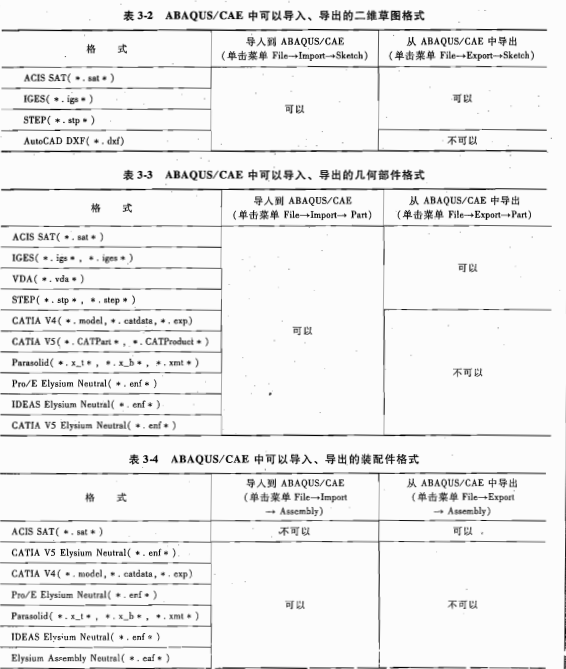

[解答]表3-2~表34 分别列出了可以在 ABAQUS/CAE 中导人、导出的二维草图 (sketch).几何部件 (part)和装配件 (assembly) 的格式。导装配件时，ABAQUS/CAE 会自动创建相应的部件和部件实体 (part instance)。

相关内容的详细介绍，请参见 ABAQUS 6.7 帮助文档《ABAQUS/CAE User’s Marual》第10.1.1 节“What kinds of files can beimported' and exported from ABAQUS/CAE”和第10.1.2节“Importing an assembly”。

单击菜单 File-Import-Model，可以导人 INP 文件或 ODB 文件中的孤立网格部件 (orphan mesh part)。单击菜单 File-Export-VRML 或3DXML，可以将视图输出为 VRML或3DXML 格式的文件，用于显示网页。

将STEP 格式的三维 CAD 模型文件 (*.stp) 导入到 ABAQUS/CAE 中时，在口底部的信息区中看到如下提示信息：

A total of236 parts have been created.(创建了236 个部件)此信息表明 CAD 模型已经被成功导入，但是在 ABAQUS/CAE 的视图区中却只显示出一条白线，看不到导入的几何部件，这是什么原因?

[错误原因]

不能成功导人 CAD 模型的可能原因有很多种，下面绍一种常见的原因:如果在 CAD软件中把多个零部件装配在一起(这零部可能是在不的 CAD 软中建的，各自的坐标系也可能不一样)，将其输出为 STEP 格式的文件时，有可能丢失这些零部件之间的装配关系，因此无法将其成功地导人到 ABAQUS/CAE 中。

[解决方法]

IGES 格式的文件 ( *igs)不会出现这题，可以在 CAD 软中输出IGES格式的文件，再将其导人到 ABAQUS/CAE 中。如果此部件可以通过旋转或拉伸一个二维面来生成，可以只导人在 CAD软件中生成的二维面，再在 Part 功能块中用这个二维面图形 (keth)生成三维几何部件。关于IGES 格式文件的详细介绍，请参见 ABAQUS 67 帮助文档《ABAQUS/CAE USer’sManual》 第 10.4 节“Uderstanding the contents of an IGES fle”和第 10.7.7 节“Importing apart from an IGES-format file"。
