CST如何基于电导率模型定义复介电常数

来源: | 作者:thinks | 发布时间: 2024-10-02 | 465 次浏览 | 分享到:

在前面的CST FAQ 中(参见 FAQ020307 和 FAQ020308),我们基于 Debye 色散模型和 DjordjevicSarkar 模型设置了复介电常数的虚部,也就是 Eps''。在本文中将介绍如何使用电导率模型来定义复介电常数。

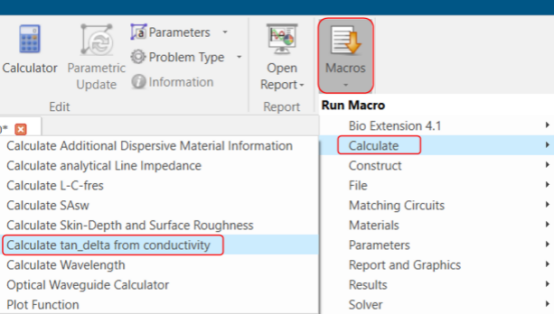

首先CST中用宏命令实现损耗角正切和电导率之间的转换:如下图所示,在功能区的 Home 选项卡下点击 Macros 图标 ,然后依次选择 Calculate > Calculate tan_delta from conductivity,弹出 Loss Angle tan-delta 对话框。



CST

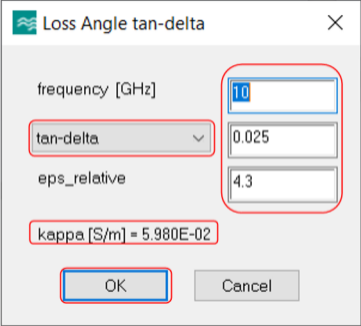

在弹出的 Loss Angle tan-delta 对话框中,参数设置同前面的 FAQ 保持一致。我们仍然以 FR-4为例,在 frequency 一栏输入 10GHz;在第二行的下拉选项中选择 tan-delta,其值设为 0.025;在相对介电常数 eps_relative 一栏输入 4.3。 点击 OK 按钮就会计算出 kappa 电导率的值为 0.0598S/m,如下图所示。



CST

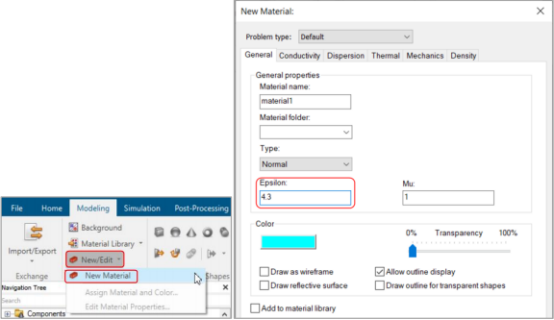

将损耗角正切值转换为电导率之后,定义新材料:如下方左图所示,在 Modeling 选项卡下点击 New/Edit 图标,在其下拉菜单中选择 New Material,弹出 New Material 对话框。如下方右图所示,在 Epsilon 一栏输入 4.3,其它保持不变。



CST

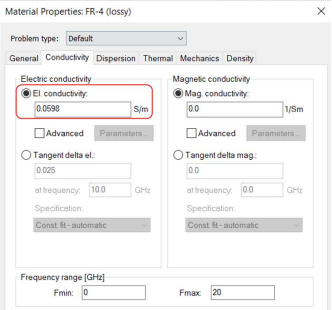

将上图中的对话框切换到 Conductivity 选项卡,定义电导率:选择 El. Conductivity 后,在其下方输入 0.0598。



CST

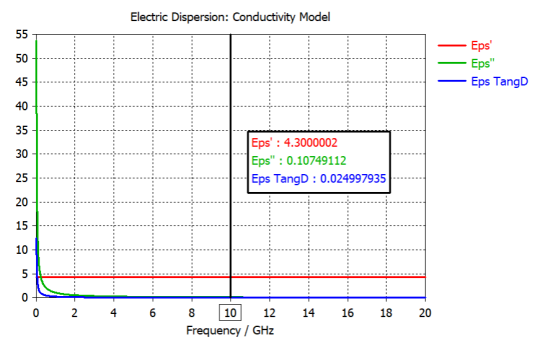

点击 OK 按钮,完成材料设置。定义的复介电材料可以在导航树下的 1D Results > Materials 文件夹中查看。下图为采用电导率模型得到的 Eps'和 Eps''曲线,可见相对介电常数 Eps'在整个仿真频段内为恒定值。



CST
