CST如何使用Remove Feature功能移除模型中的复杂小细节

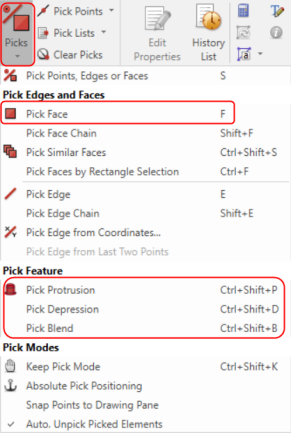

CST模型中有些小细节通常与电磁特性无关，但会使网格划分和求解复杂化（尤其是四面体网格）。 我们先通过 Pick 选取一些特征，如下图所示，可以选取面、“凸起”、“凹陷”或“倒角”等，然后选择 Remove Feature 来移除这些特征，去掉模型中的复杂小细节，达到简化模型和加快仿真的目的。

下面以一个导入的结构为例，介绍如何利用 Remove Feature 功能去掉模型中的复杂细节。

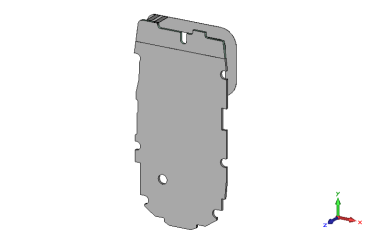

1. 新建一个 CST 仿真工程，然后导入一个创建好的 PCB 模型，如下图所示：

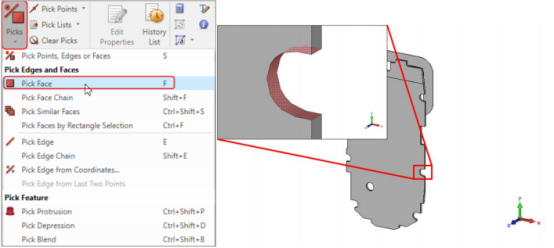

2. 在 Modeling 选项卡下展开 Picks 的下拉菜单，然后选择 Pick Face（或者按快捷键 F），如下方左图所示。接着在 3D 界面中将鼠标移动至模型中需要修改的位置，并且双击选中该面，如下方右图所示：

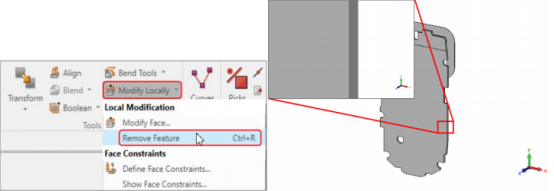

3. 在 Modeling 选项卡下点击 Modify Locally 的下拉菜单，选择 Remove Feature（或者快捷键Ctrl+R），如下方左图所示。通过 Remove Feature 功能移除了模型中的细小特征，操作完成后的模型如下方右图所示。
