在上一个 FAQ 中（参见 FAQ020307），我们基于 Debye 色散模型设置了复介电常数的虚部，也就是 Eps''。我们仍然以 FR-4 为例，介绍如何使用 Djordjevic-Sarkar 模型来定义复介电常数。

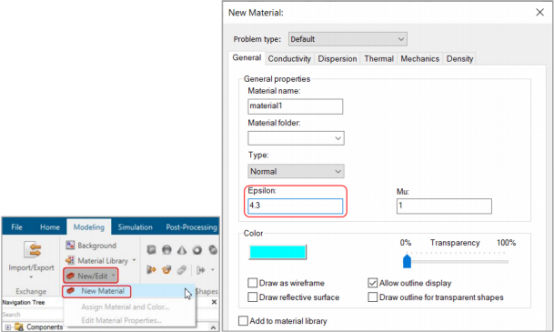

如下方左图所示，在 Modeling选项卡下点击New/Edit图标，在其下拉菜单中选择 New Material，弹出 New Material 对话框。如下方右图所示，在 Epsilon 一栏输入 4.3，其它保持不变。

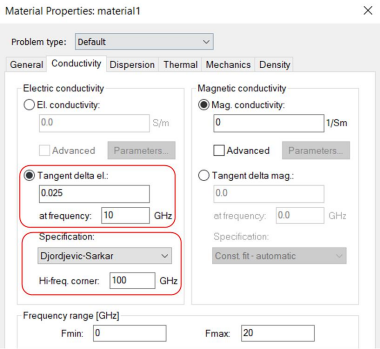

将上图中的对话框切换到 Conductivity 选项卡，然后基于 Djordjevic-Sarkar 模型设置复介电常数的虚部，也就是 Eps''。先将损耗角正切值（Tangent Delta）设为 0.025，然后定义该损耗角正切值对应的频率，不然求解器会默认使用仿真频率范围的中心频率。如下图所示，仿真频率范围是0-20GHz，我们只在 10GHz 处设置了损耗正切值，其他频率的损耗正切值都通过拟合得到。
在 Specification 一栏的下拉菜单中选择 Djordjevic-Sarkar，Hi-freq. corner 一栏输入的频率需要至少高于损耗角正切定义频率的 10 倍，也就是至少设为 100GHz。

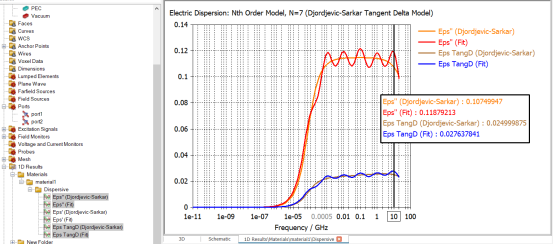

点击 OK 按钮，完成材料设置。定义的复介电材料可以在导航树下的 1D Results > Materials 文件夹中查看。下图为采用 Djordjevic-Sarkar 模型得到的 Eps''曲线。

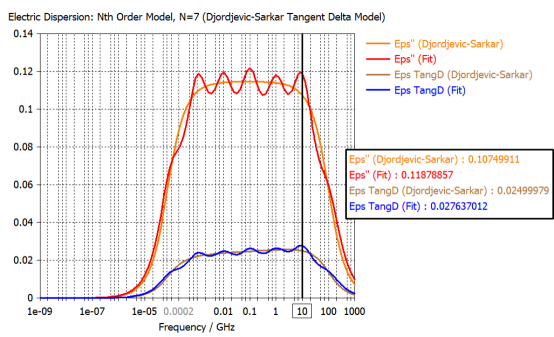

FR-4 材料的完整损耗曲线成 π 型，仿真一般只用到其前半部分频段。为了看到高频处的损耗曲线下降，我们需要将仿真频率范围设置到很高。如下图所示，将仿真频率上限设为 1000GHz，查看 Eps''曲线，可以看到曲线形状类似 π 型。
