1. 利用Tune功能的优化
实时查看并优化不同取值的结果！
Schematic > Home > Simulation > Tune

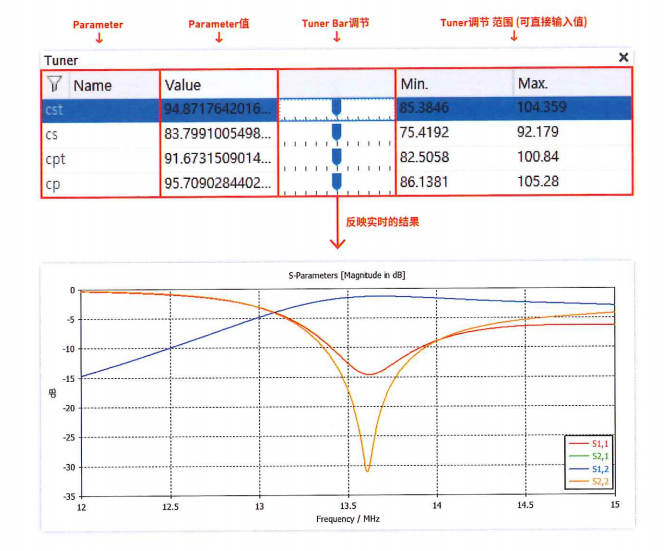

在CST软件中拖动如下图所示的调节条(Tuner Bar)时，通过Tune可随时查看1D Result。使用该功能可以直观地观察，Parameter发生变化时1D Result会有什么样的变化，还可以快速找出取得所需结果对应的Parameter取值。

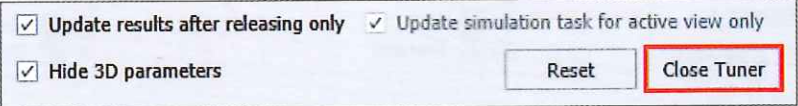

【TIP】Tuner和Parameter List会共享一个窗口，所以直接点击X关闭窗口时，ParameterList窗口也会消失。因此点击close tuner按钮关闭窗口，才会保留Parameter List。
2. CST差分模式的设置方法
使用Mode Converter设置Differential Mode！
Block Selection Tree > Miscellaneous > Mode Converter

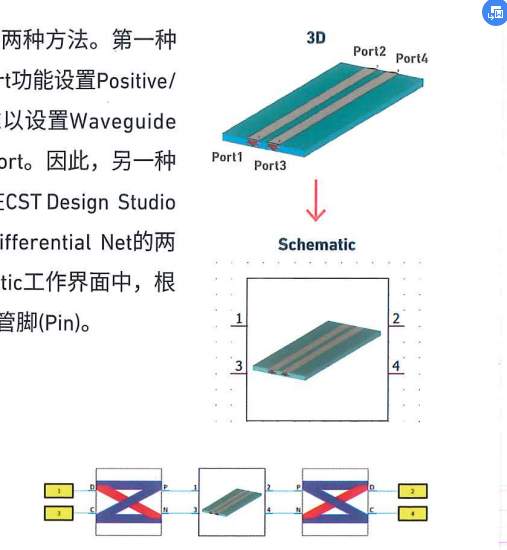

设置端口的差分模式(DifferentialMode)有两种方法。第一种是设置Waveguide Port时，采用Multipin Port功能设置Positive/Negative。但是，在很多仿真模型中，难以设置WaveguidePort。尤其在PCB上很难使用Waveguide Port。因此，另一种方法是在3D模型中设置Discrete Port后，在CST Design Studio中设置Differential Mode。为此，首先在Differential Net的两端设置Discrete Port。然后切换到Schematic工作界面中，根据所设置的端口数量生成对应相等数量的管脚(Pin)。
如右图所示，在管脚上插入模式转换器
(Mode Converter)。 Mode Converter Block可以在Block Selection Tree的Miscellaneous中找到。该Block中的D和C分别代表差模(Differential)和共模(Common Mode)。

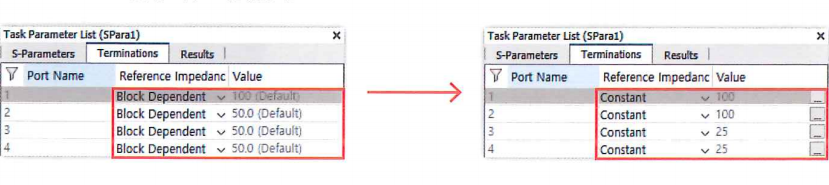

添加模式转换器后创建Task，再点击Update图标进行仿真分析。在这之前要先设置lmpedance。差模阻抗(Differential Mode lmpedance)是所设置的单端阻抗(Single Endedlmpedance)的两倍，共模阻抗(Common Modelmpedance)是单端阻抗的%倍。因此，端口阻抗设置为50[0hm]时，在Task的终端(Termination)连接在D的端口设置为100[0hm],C设置25[0hm]后，再进行仿真。
3. 使用AC,Combine Result任务
结合频域中的EM-Circuit仿真查看结果！
Schematic > Simulation > Tasks > AC, Combine Results

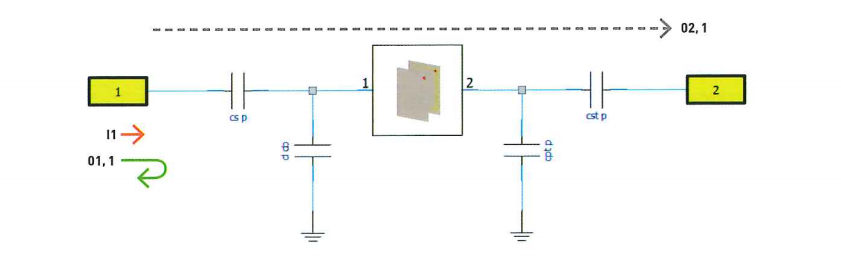

AC,Combine Result Task是在Schematic中搭建好的电路图的External Port连接频域的信号后，希望通过电路仿真获得频域结果。比如，如下图所示，3D模型和电路图在一起时，使用AC,Combine Results任务可以知道仿真频域的Port1接通1W时，传递到Port2的功率有多少。

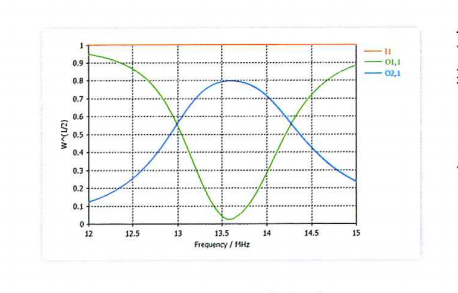

如左图所示，进行ACCombine Result仿真时获得的结果是频域的Input/0utput结果。可以查看端口1的输入功率和反射功率，以及从端口1传递到端口2的功率大小。

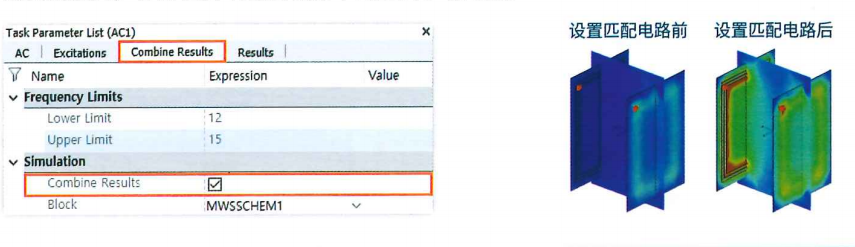

在该仿真任务设置窗口中勾选Combine Results，能实现Schematic中的电路仿真和3D中的场仿真协同，得到包含电路图状态下的2D/3D场结果。
