1. 使用Schematic的优化(1)
利用Schematic有效进行反复的仿真优化！
Schematic
查看并优化不同特性元器件的仿真结果时，需要在3D内设置Lumped Element，这样需要反复进行3D仿真，所需的仿真时间很长。那么有没有办法高效地得到不同元器件时的仿真结果呢?使用Schematic功能即可！

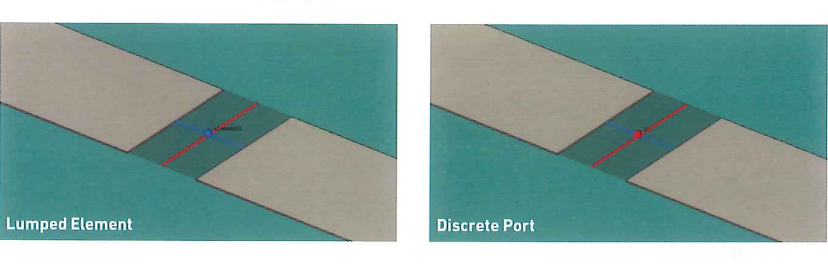

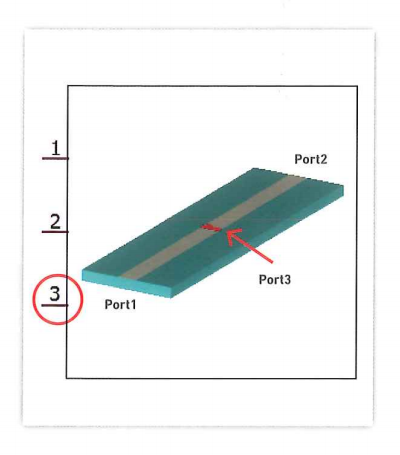

如上图所示，首先将原先使用Lumped Element的部分设定为Discrete Port。那么，Schematic的工作界面中会发生什么变化呢?因为3D Block设置了Port，在Schematic中会多生成一个管脚(Pin)(1、2号Port是现有微带线终端部分的Port)。这意味着，原来3D模型中设定为LumpedElement的元器件，现在可以在Schematic中连接元器件进行仿真分析。这个方法省时高效是因为只需要进行一次3D仿真分析。
Schematic内的3D Block中保存着通过3D仿真获得的传输系数，把它看作是Touchstone一样的电路模型，可能会比较好理解。因此，首先通过一次3D仿真分析求得传输系数，后续就只需重复电路仿真，通过Schematic中的的Optimization和Parameter Sweep功能可以更快找到元器件最佳值。
2. 使用Schematic的优化(2)
使用Schematic有效进行反复的仿真分析！
Schematic

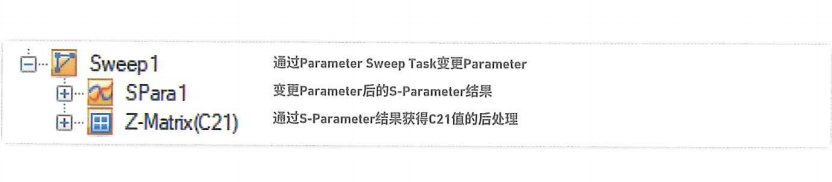

在CST Design Studio中进行优化时需要创建Optimization或ParameterSweep Task。这些仿真任务更换着Parameter的取值进行反复的仿真计算，所以将需要查看的结果通过Task设置为Optimization或Parameter Sweep Task的下级任务。后面会详细说明这部分的内容
3. 仿真任务的组合
组合Task创建自己独有的仿真Process！
Schematic > Home > Simulation > Simulation Project
组合Task可以设置各种仿真Process。使用频率最高的是，上一章节介绍的Optimization或Parameter Sweep Task下面设置可查看结果的Task。
并且，对一个模型进行电磁仿真获得的Loss结果及其Loss产生的热进行仿真分析时，通过Schematic的Simulation Project内的电磁-热耦合(EM-Thermal Coupling)仿真项目，可以设置下面的Task。
需要优化上面的EM-Thermal Coupling仿真结果时，生成Optimization Task后将EM-Ther-malCoupling所需的Task放在其下面，然后反复进行仿真计算直到满足优化目标值为止。

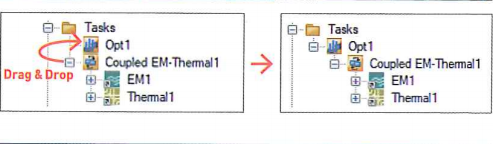

移动到已创建Task的上级/下级Task的方法是?按住鼠标左键，通过拖拽(Drag &Drop)轻松搞定！(从下级往上级移动时，Drag & Drop到Tasks文件夹)
