设置作业面
调整捕捉间距方便操作
View > Visibility > Working Plane

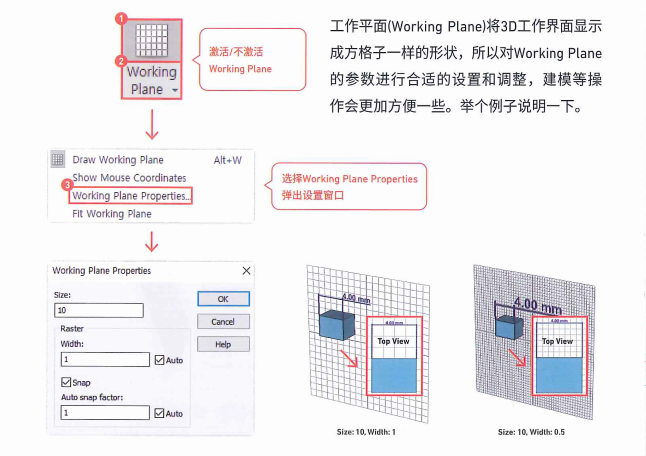

工作平面(Working Plane)将3D工作界面显示成方格子一样的形状,所以对Working Plane的参数进行合适的设置和调整,建模等操作会更加方便一些。举个例子说明一下。
设置size为10时,各个象限上生成10x10的格子,整个工作平面一共生成20x20的格子。尺寸单位为mm,当RasterWidth设为1时,格子尺寸为1mm。示例中的创建的长方体横轴为4mm,置于四个格子之上。换句话说,Working Plane的设置合理时,能够更加直观地了解到结构的尺寸。勾选Snap选项时,WidthxSnapfactor值作为鼠标捕捉(Snap)间距的单位尺寸。请见不同设定值的Working Plane示例。
模型的隐藏(Hide)/显示(Show)
多用于3D Modeling和结果确认的Hide/Show功能!
View > Visibility > Hide / Show
在建模、仿真结果的确认以及分析上,Hide/Show是非常有用的功能。使用下面的菜单可以隐藏或显示部分Model。进行Hide操作后,部分结构在3D工作界面中消失,但是会包括在仿真当中。

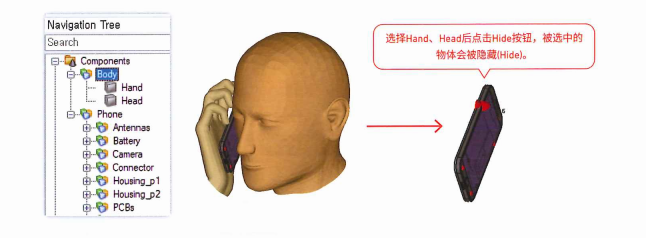

基本操作是在Navigation Tree中选中某个结构部件,右键选择Hide或Show操作。

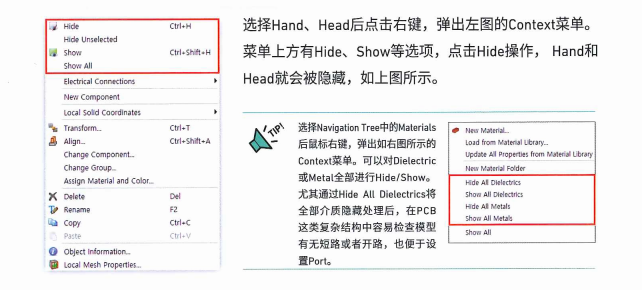

选择Hand、Head后点击右键,弹出左图的Context菜单。菜单上方有Hide、Show等选项,点击Hide操作, Hand和Head就会被隐藏,如上图所示。
设置网格线的显示
改变Mesh Lines的颜色!
View > Options > View Options > Colors
有些用户喜欢细致地检查CST MWS(CST Microwave Studio)中生成的网格线(Mesh Lines)我们推荐使用本章节介绍的功能。

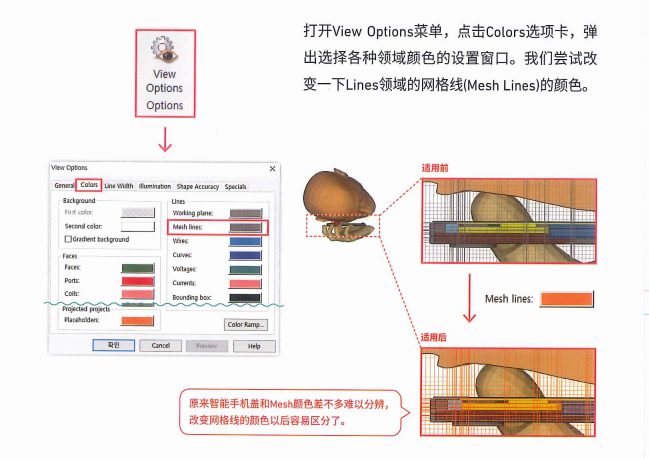

打开View Options菜单,点击Colors选项卡,弹出选择各种领域颜色的设置窗口。我们尝试改变一下Lines领域的网格线(Mesh Lines)的颜色。
【TIP】在Mesh View Mode中打开Mesh Control Show Controls;使用Mesh Line Crossings,会在格子相交的地方标上X,这样在Line边界更容易观察。
设置背景画面
设置方便用户的各种背景画面!
View > Options > View Options > Colors

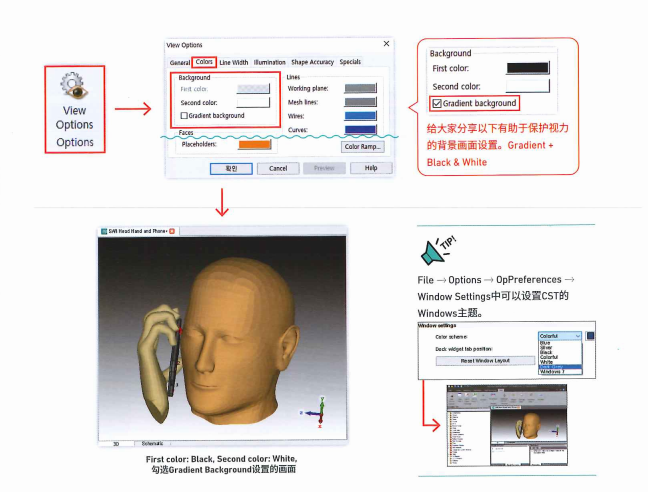

设置友好的3D操作环境,有助于降低用户的疲劳、改善心情。有时候还需要设置符合用途的背景画面。如右图所示,是适合进行Screen Shot的白色背景画面。
打开View Options菜单点击Colors选项卡,弹出下图所示的选择各种领域颜色的设置窗口。设置Background颜色改变背景。
【TIP】File——Options——0pPreferences——Window Settings中可以设置CST的Windows主题。
