消除2D/3D图的反射效果

查看和分析2D/3D结果时消除不必要的反射效果

View > Options > View Options > Specials

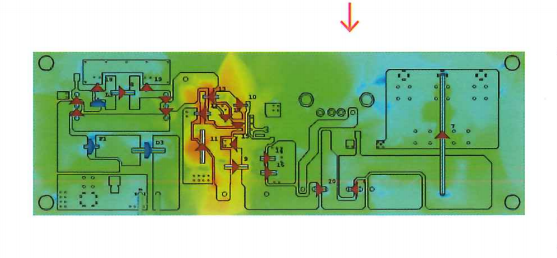

正面看CST软件的3D场分布图时，如下图所示，因为反射效果导致无法看清楚。本章节介绍一下相应的解决方法。

“cst软件”

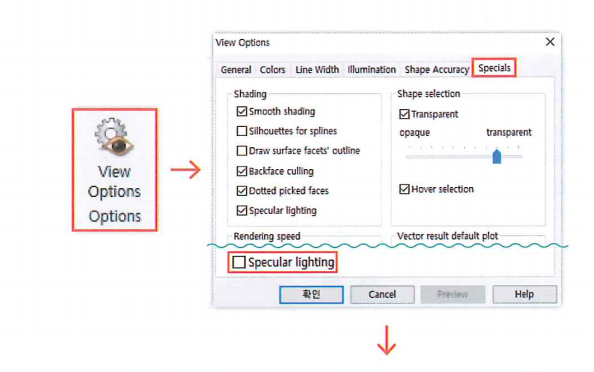

因为View Options的Specials选项卡下Specular Lighting选项处于激活状态，场分布图显示为如上图所示的效果不激活此选项，则如下图所示，可以看到没有反射的场分布图。

“cst软件”

【TIP】非正面的倾斜的视图时，即使Specular Lighting处于激活状态，也可以看得清楚。

通过矩形框选选择指定区域的物体

矩形框选操作选择某个指定区域的物体 !

View > Selection > Rectangle Selection

在CST软件的3D工作界面中选择0bject的方法有很多，大家比较熟悉的方法是在NavigationTree的Component中选择物体，以及在3D工作界面双击物体。在本章节中介绍的是将某一区域的物体全部选中的方法。

激活该功能的方法有，Ribbon Menu和使用右键激活的Context Menu两种。

选择并激活Rectangle Selection，画面弹出Drag arectangle to select allcontaining shapes.的提示。此时，先按住鼠标左键，往斜下方拖拽出一个矩形区域即可。注意事项:只要稍微碰到所选矩形区域的边界线，该物体都会被选中。

“cst”src="https://proff7401-pic15.websiteonline.cn/upload/rm4s.png"

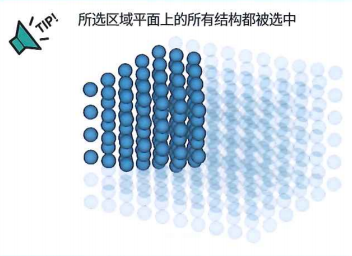

【TIP】所选区域平面上的所有结构都被选中

“cst”

设置各种查看方式

有助于仿真的设置或结果分析的查看功能

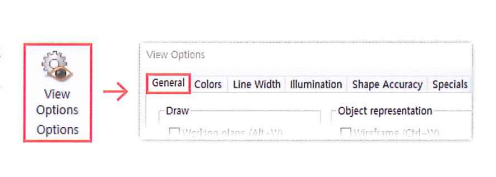

View > Options > View Options

这里简单介绍一下，View Options中有助于仿真的设置和结果分析的各种查看功能。

CST软件 3D工作界面中只标注显示X/Y/Z轴方向的红色、蓝色和绿色的坐标系。除了方向之外，有时候还需要标记结构的原点。在View ->View Options->General-> Coordinate System中勾选Axes at origin，结构原点处会显示黑色的X/Y/Z轴坐标系。

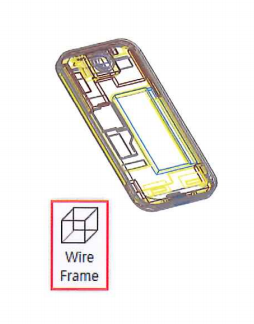

全方位查看结构的内部和外部时，勾选View ->View Options ->General->0bject Representation中的Wireframe(Cr+w)进行激活，如左图所示，就可以通过线框(Wire Frame)形式确认结构。如左图中图标所示，点击功能区中的线框图标，也可以轻松激活线框模式。并且勾选View->View Options->Specials->RenderingSpeed中的Fast rotation时，只在对结构进行旋转操作时使用线框模式，可以减少图形负载。

最后，了解一下CST软件中的Shape Accuracy。假设有球形(Sphere)结构时，在计算机显示的精度设置上不同，用户屏幕看到的结构可能会不一样。从Low越往High设置，结构显示精度越高，但是计算机显卡不好的话，将复杂结构的ShapeAccuracy设置为High时计算机可能会比较吃力。需要注意的是，仿真求解(Solving)不是用显示在计算机屏幕上的精度，而是用原结构的精度。
