验证测试
本节包含了一系列的验证测试CZone的Abaqus软件。这些简单的问题旨在演示与Abaqus/Explicit分析一起使用的CZone方法的一些功能，并允许您确认结果。可以提取每个验证问题的输入文件，如获取示例输入文件中所述。
单条
这是第一个简单的例子，通过Abaqus软件交互的CZone测试元素的失效和破碎力的正确计算。以离散刚体为模型的雪橇对简单的复合材料条带进行冲击。复合带在一端具有封闭边界条件，并被约束为保持平面。一旦建立了破碎模式，加速度随时间的变化应是恒定的。物料的压碎应力与其被压碎的方向无关。
通过运行cza_v1_gc获得结果。英普。应绘制滑板加速度的时间历程(历史变量空间加速度：A1 PI：NSET SLED-RP中的SLED-1节点37)，以确认恒定载荷，如图22所示。

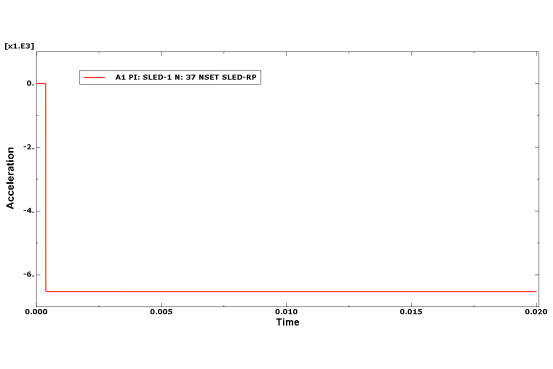

图22：单条加速度的时间历程。
角条
在该试验中，板相对于复合材料带材成一定角度。在破碎力变得近似恒定之前，随着滑板与带材的接触，破碎力应逐渐增加。物料的压碎应力与其被压碎的方向无关通过运行cza v2 gc得到结果。英普。应绘制滑板加速度的时间历程(历史变量空间加速度：ALPI：NSET SLED-RP中的SLED-1节点37)以确认载荷，如图23所示。
图23：角带的加速度的时间历程。
弹跳(斜撞击)
在CZone方法中描述了Abaqus软件接触点的CZone定义。本示例测试斜向(非压碎)冲击。本例的输入文件是cza_v3_gc。英普。复合材料条向受各自由度约束的斜向刚性板运动。该复合结构应击中和反弹远离板块。板刚性参考节点上的力的过滤时间历程如图24所示。

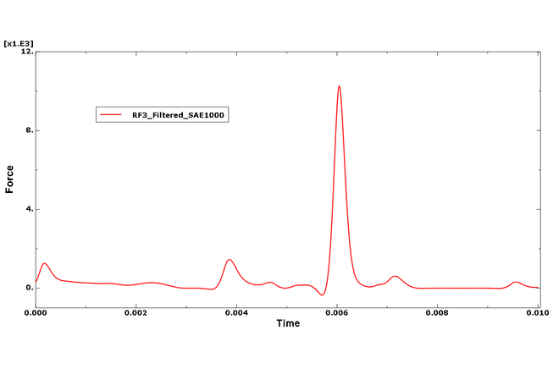

图24：刚性参考节点上力的时间历程。
摩擦
一个非常简单的测试进行检查摩擦计算。本例的输入文件是cza_v4_gc。英普。定义了两个部分，每个部分包含一个元素，但一个部分比另一个大。较大的部分是刚性曲面，封闭在刚性参考节点处，并且另一个是一个非常简单的复合铺层，有两层。这两个部分被作用在复合材料上的分布载荷压在一起。表面间的相对运动是由复合单元角点处的边界条件引起的。有效摩擦系数可以通过监测1方向和2方向上的反作用力除以3方向上的反作用力来计算，图25和图26分别表示了1方向和2方向上的摩擦力。摩擦系数如图27所示。

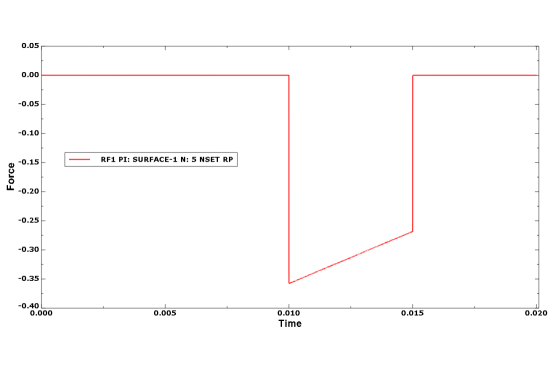

图25：摩擦力在1个方向上的时间历程。

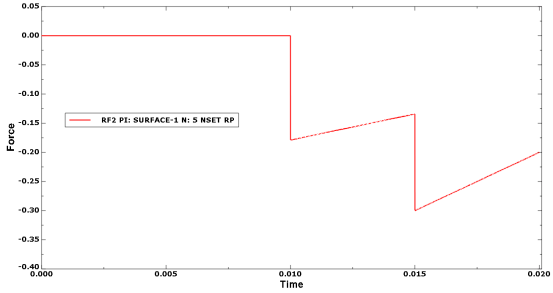

图26：摩擦力在2个方向上的时间历程。
图27：摩擦系数的时间历程。
