建模方法
如图1所示，网格横截面允许对梁横截面进行复杂的描述：一种可以包括任意形状、多种材料、多个单元和非结构性质量。其基本思想是建立梁截面的二维有限元模型。在Abaqus/Standard中使用网格化的截面来数值计算在随后的梁单元分析中表征截面的结构响应所需的属性。二维Abaqus/Standard分析将横截面属性写入一个输入文就绪的文本文件jobname。 bsp).
在随后的Abaqus/Standard或Abaqus/Explicit梁单元分析中，需要网格化截面属性的梁单元包括文本文件作业名称。BSP作为一般梁段数据。梁单元分析完成后使用Abaqus/CAE的可视化模块将沿梁长方向的预选点的结果可视化，或检查直接显示在维网格截面上的详细应力和应变结果。

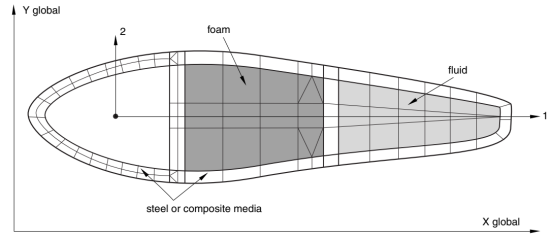

个网格剖分的例子图1.
综上所述，使用网格截面进行梁分析和后处理的步骤如下:
1.网格和分析梁截面的二维Abaqus/Standard模型
2在Abaqus/标准或Abaqus/显式梁分析中使用生成的截面属性。
3.利用梁的分析结果，对梁模型或二维截面模型进行后处理
梁截面二维模型的网格划分与分析截面是使用专用的二维元素网格化的。这些变形元素有两个类(参见变形元素库)
·WAR2D3(3节点三角形)和WAR2D4 (4节点四边形)单元每个节点有一个自由度代表面外翘曲位移。WARPF2D3(3节点三角形)、WARPF2D4 (4节点四边形)、WARPF2D6 (6节点三角形)和WARPF2D8(8节点四边形)单元每个节点有两个额外的自由度来表示平面内翘曲位移。
翘曲元素使用实体剖面定义;不需要剖面数据。横截面网格中的相邻元素必须共享公共节点;不允许使用多点约束进行网格细化。网格可以包含1-DOF翘曲元素或3-DOF翘曲元素，您不能在同一分析中混合两个元素类。
横截面网格中的每个元素可以指不同的弹性材料。对于1DOF翘曲元素，您可以使用各向同性(请参见定义各向同性弹性)或正交各向异性线性弹性材料行为(请参见定义1DOF翔曲元素的正交各向异性弹性或者，您可以将密度(Density)指定为唯一的材料性质，这对于建立非结构量体(例如油箱中的燃料的模型很有用。对于3自由度翘曲单元，支持以下材料特性:
各向同性线弹性(见各向同性弹性的定义)完全三维正交各向异性线性弹性(请参见通过指定工程常数定义正交各向异性弹性定义横观各向同性弹性和通过指定弹性刚度矩阵中的项定义正交各向异性弹性)。
完全各向异性线弹性 (见定义完全各向异性弹性)0
如果要对复合梁横截面(如风力涡轮机转子叶片)建模，则3 DOF翘曲元素特别有用。
然后，通过使用梁截面属性生成过程中的步骤定义的模型进行分析。该截面分析数值计算截面的几何、刚度和惯性属性，包括翘曲函数和剪切中心(参见网格梁截面)并将计算的属性写入作业名称。bsp的文本文件。该文本文件的内容可以在后续的Abaqus/Standard或者Abaqus-Explicit梁分析中使用，详细描述如下。
Input File Usage:
Use the following option to generate beam section properties for a meshed
cross-section:
*BEAM SECTION GENERATE
