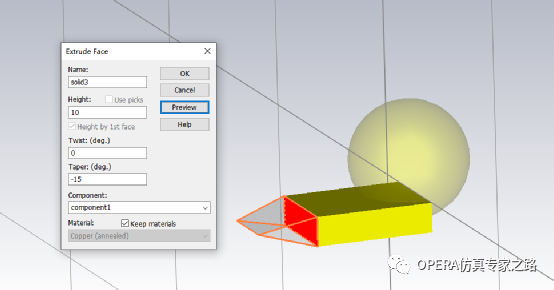

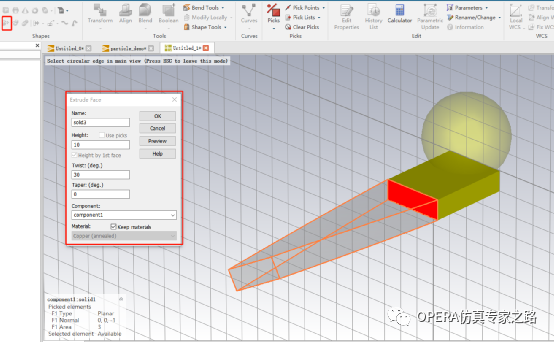

接下来看CST软件的面拉伸，先选择面，在Shapes菜单下选择Extrude：

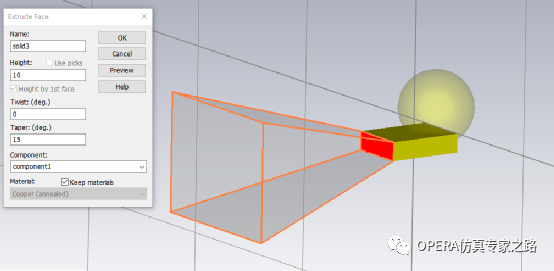

10为拉长角度，30°为扭的角度。至于Taper渐变的角度发俩图自己体会了，很难文字描：

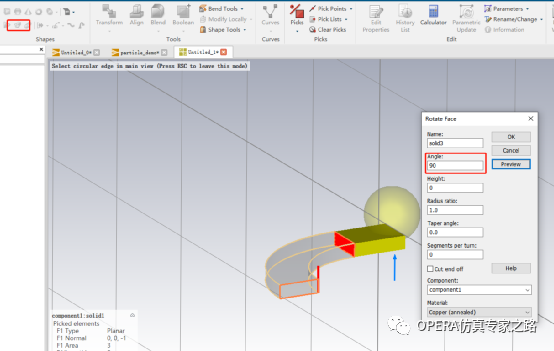

接下来是选择面，旋转面拉伸，需要输入参考坐标轴，输入两个点坐标即可，结果示意如下：

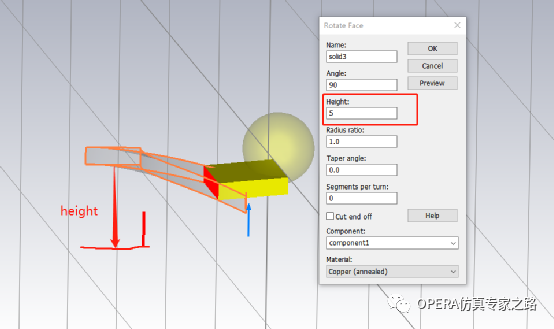

输入height：

其余的参数应用场景也不多，就不罗列了。

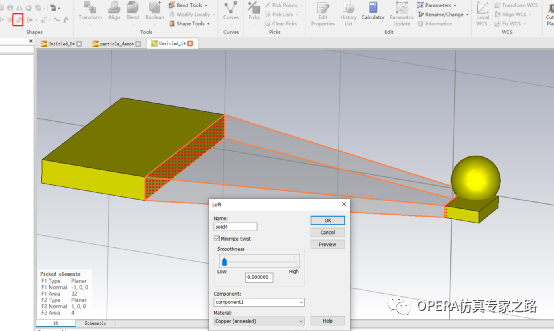

另外还有个LOFT放样功能，选择两个面即可完成放样：

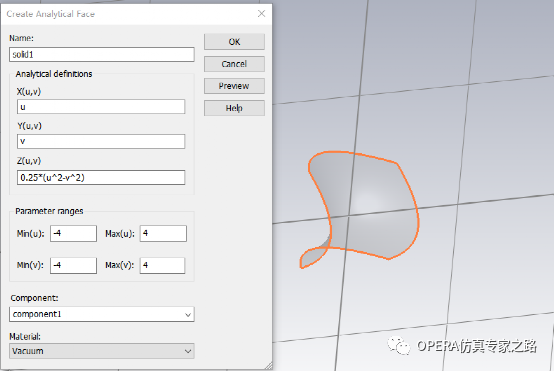

解析面建模菜单：







在这个对话框中，通过定义x(u,v)， y(u,v)， z(u,v)的解析函数，以及参数u和v的范围来指定一个解析面。生成的面实体在component下。



Shape from Picked Faces菜单需要选中一个面然后执行，会在导航树component下生成一个新的实体面。



如果用construction faces生成的Face面则会在导航树Faces下内，仅作为构造面出现。
Shape工具中还有一个从曲线curve生成实体的菜单：

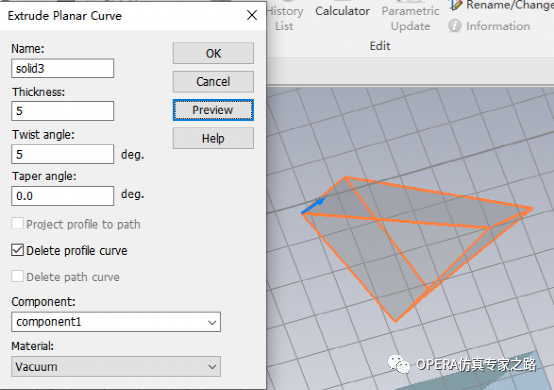

本质上和实体extrude相同，举例从一个闭合曲线拉伸一个实体出来：

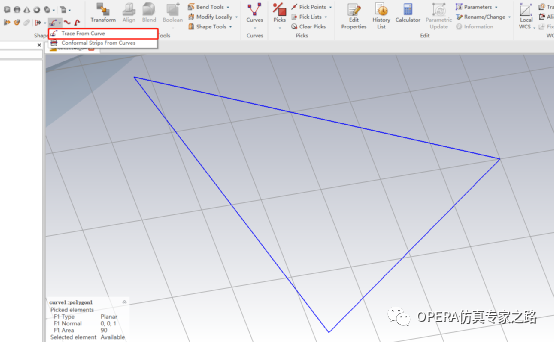

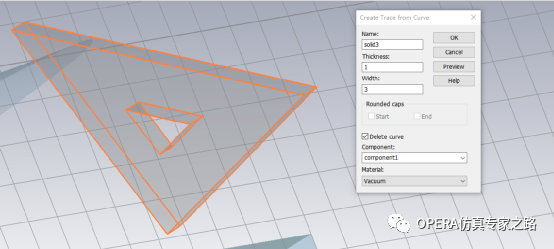

使用Trace From Curve根据曲线生成带厚度的实体

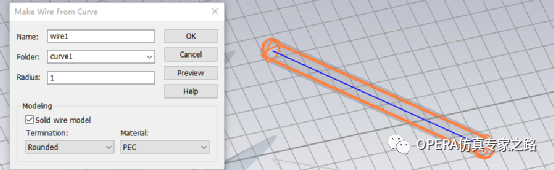

Wire from curve功能是将curve曲线转换成wire连接线的：







可以将其选择为实体solid联结线，并且有圆线、普通线连接的区别。不启用solid wire model则作为形意显示为wire。

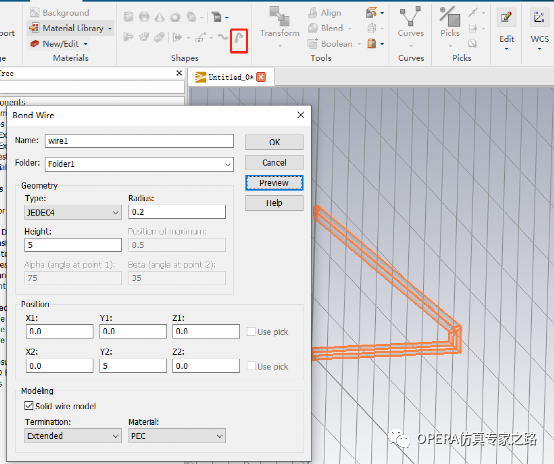

Shapes工具栏的最后一个是Bond Wire，直接创建Wire：

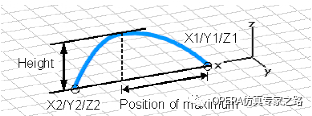

Type中如果选择Spline，对应设置的参数含义为：

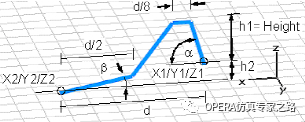

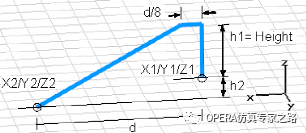

JEDEC4：JEDEC5：

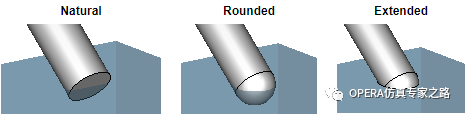

如果使用solid wire不同选项的接头的实际区别：





（内容、图片来源：CST仿真专家之路公众号，侵删）
