这次给大家介绍一下CST软件时空调制非互易设备 --- 谐波平衡，变容二极管，超表面，场路结合。
这期我们的案例是Spatiotemporal modulation, 时空调制。这种效果能够打破互易性，用来设计微波或光子通信中的非互易设备。
Step1. 基本结构

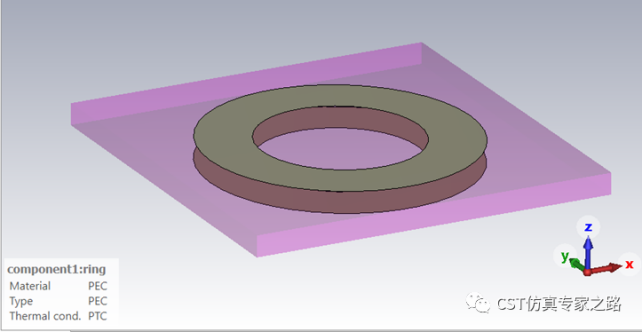

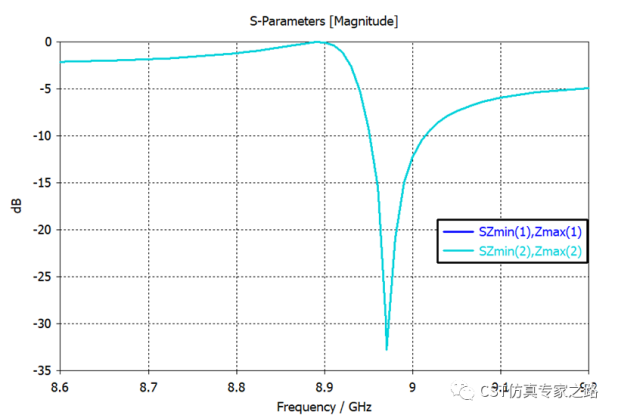

基于CST软件的两个金属换的简单谐振超表面，Floquet 仿真可得两种圆极化的谐振频率一致：
Step 2. 添加端口

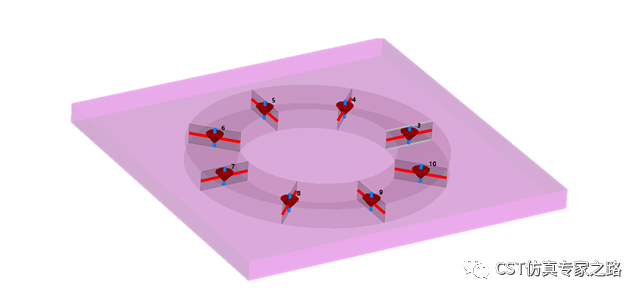

这里是要添加8个变容二极管，用0.1GHz的电压控制电容值，每个电容之间有相位差，所以在时间和空间上对结构电容性进行调节，达到改变谐振频率的目的。
Step 3. 电路
变容二极管的查看电容变化方法我们已经在其他FAQ中写了：
FAQ081：如何获取压变电容（变容二极管）的电容曲线

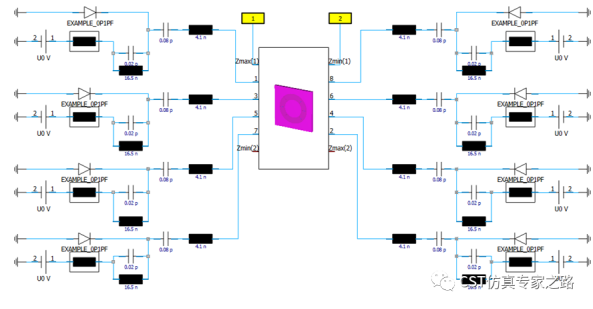

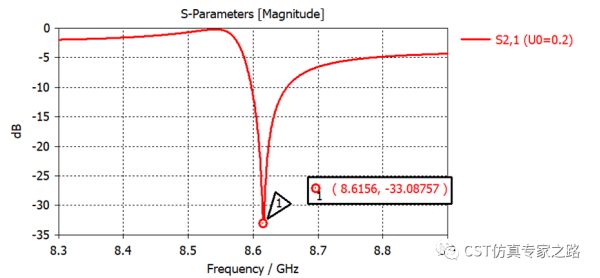

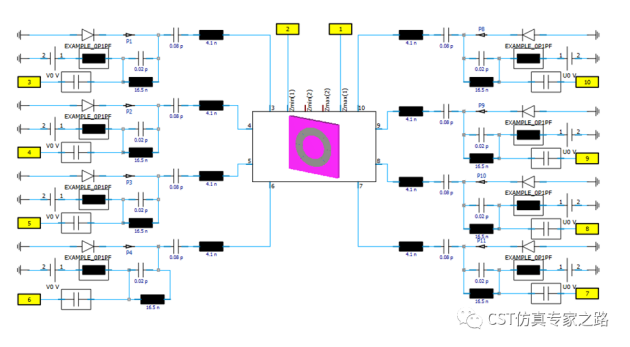

CST软件这里多设计两个滤波电路，增加二极管和三维结构直接的隔离。这里可用S参数任务查看加上这些被动元件后的S11，可见谐振为8.6GHz，和没有电路时的8.9GHz差不多。
注意这里用的还是恒定电压，还没有加时变电压调制。
Step 4. 调制的S参数
之前介绍过几个电路中获得S参数的方法，这里正好排上用场:
FAQ077：如何在电路中获得S参数 --- 9个方法(上)
FAQ078：如何在电路中获得S参数 --- 9个方法(下)
CST软件可用频谱线任务或瞬态任务，细节就跳过了，直接上两个方法用的电路和关键结果。

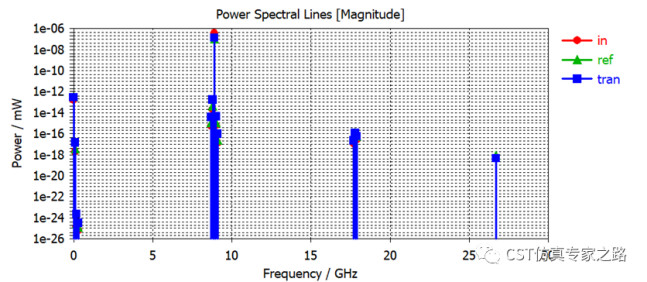

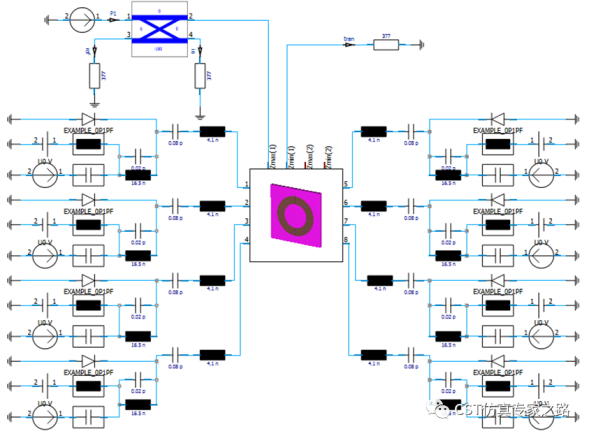

频谱任务：

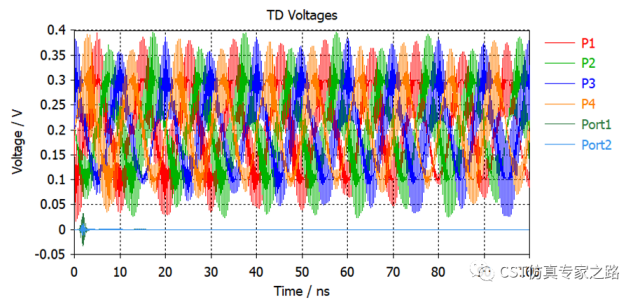

瞬态任务：

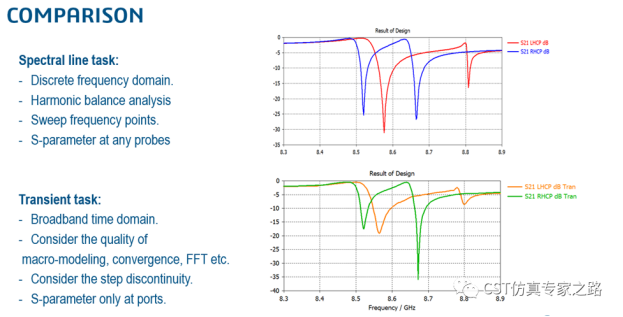

CST软件对比两个方法S11，结果一致，可见已经将0.1GHz调制进8.6GHz的谐振中：
小结：
1. 本案例是个非常高级巧妙的场路结合案例。
2. 时空调制电路可用CST电路中计算， 变容二极管也可以用CST的电路查看性能。
3. 很多粉丝后台问各种案例怎么做，复杂案例其实都是简单的操作组合起来的哦！
