之前介绍了pRLCG求解器，见仿真实例010:提取局部电感电阻（2020版新功能）。本期分享一篇关于CST的IC封装线的寄生参数提取的具体应用案例。同时也借用这个例子，看一下如何拆分等效电路模型。

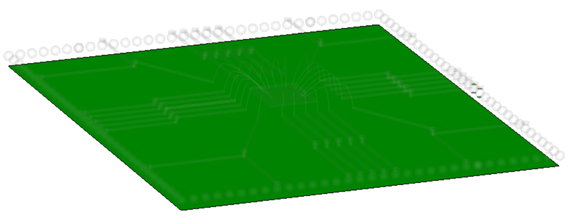

Step0 导入模型

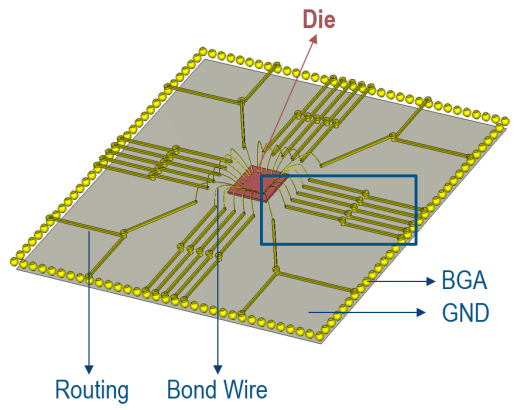

我们会介绍如何提取BGA到DIE的寄生参数，如下图所示：

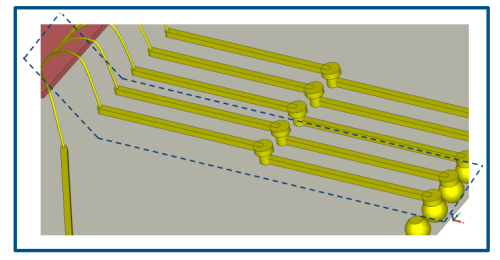

我们会用pRLCG求解器来提取下图虚线出的寄生参数，从BGA->routing->Bond Wire。
Step1 设置材料，频率范围和边界条件

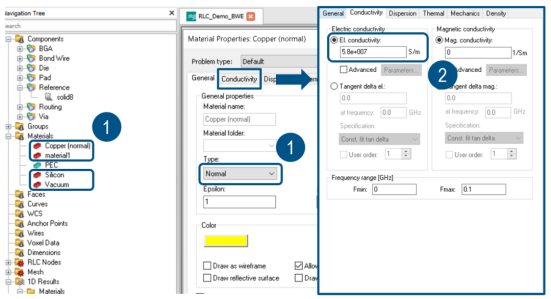

所有的材料无论金属还是介质都需要设置成Normal，并设置相应的电导率，如下图所示：

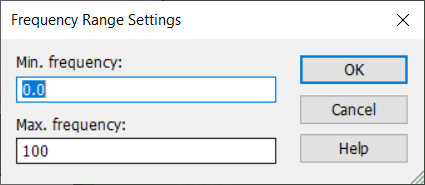

本例中我们仿真到100MHz，如下图所示：

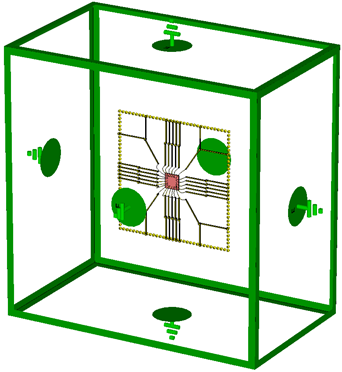

边界条件目前支持电壁和磁壁两种。如果没有设置RLC Ground的情况下，电壁上的电势为零，而磁壁则代表平均电势为零。如果设置了RLC Ground，则RLC Ground的电势为0。边界条件的大小以及类型都会影响到仿真结果，所以需要特别搞清需要的物理含义和状态。本例中的边界如下图所示：
Step2 设置Node
这一步相当于设置端口，本例中我们想要了解每一段走线的寄生参数，可以沿着走线设置多个Node。
首先，先设置GNDNode，通过Pick Face选中参考地的面并设置为RLC Ground，这里的地必须是PEC。
接着设置Rounting和Bondwire上的Node，选中一个面，再选择RLC Node，如下图所示：

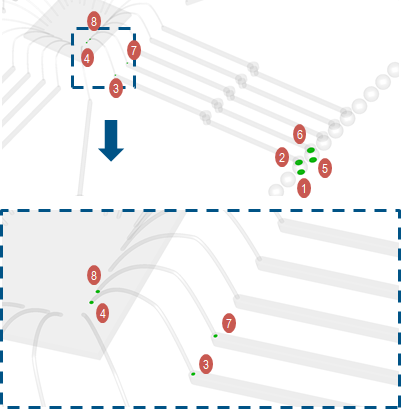

这样如下图，设置了8个Node，1#是BGA的进口，2#是Rounting线的入口，3#是Bondwire的入口，4#是到达Die的位置，5#到8#也是同样的情况，如下图所示：
这样，最终的Nodes如下图所示：

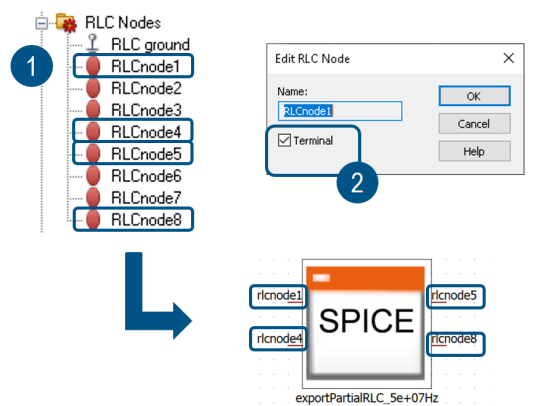

比如这里有两条平行的线，通过设置多个Node可以就可以分开计算并得到独立的RLCG寄生参数，比如走线本身的自感，电阻。平行走线之间的电容，走线和走线之间的互感和互容等，但实际的Spice模型我们只需要1#4#5#8#，四个对外的引脚，我们可以仅仅对那四个Node设置terminal,如下图所示：
Step3 设置求解器开始仿真

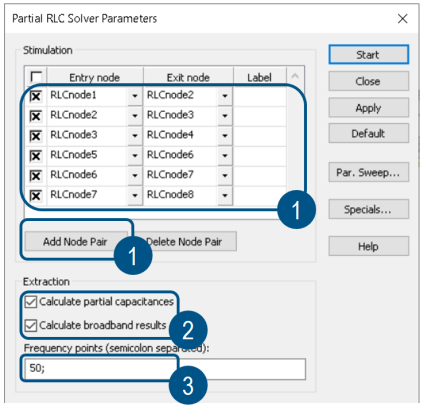

这里我们把那些Node都创建成一对对的Pair，总共这里是6对，并勾选上计算宽带以及寄生电容，选择需要生成Spice模型的频率，本例中设置了一个50MHz的点，如下图所示：
RLCG生成的Spice都是单独频点的结果，这里我们可以在分号后加若干个频点，会生成多个Spice文件。如果要得到宽带的Spice需要用S参数加Idem工具进行转换，见仿真实例006：用IDEMWORK提取宽带宏模型（上）仿真实例007：用IDEMWORK提取宽带宏模型（下）。
Step4 仿真结果分析

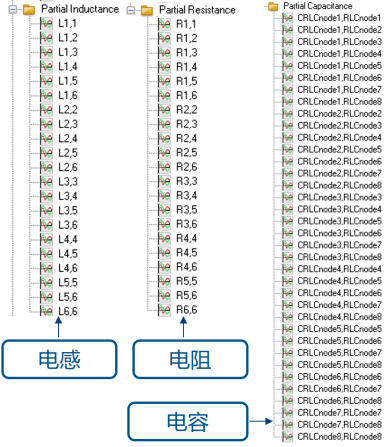

仿真完成后会得到几组RLC的结果如下图所示：

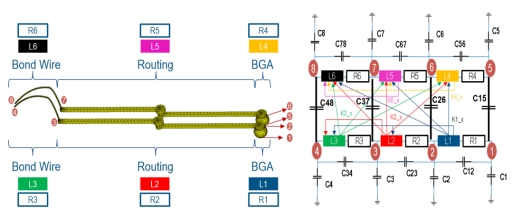

我们可以根据下图来分析一下这些结果的拓扑和含义。

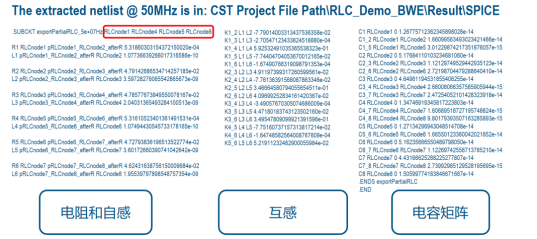

本例中设置了6对pairs，那些pairs分别都有自身的电阻R1-R6和电感L1-L6，同时每个节点都有电容值C11-C88，这里的电容是8个节点对于电势为0处的结果。同时还有金属对之间的互容。这在本例中生成的50MHz的Spice模型中都反应了出来，如下图：

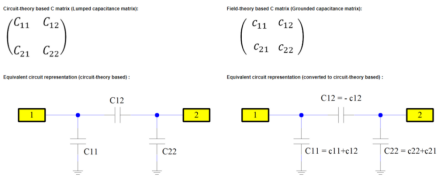

对于这里提供的节点电容补充一句，如果要计算整个线的对地电容，则需要把C1,C2,C3,C4加起来。而要计算两条线之间的电容则是需要把C48,C37,C26, C16以及更多的交叉电容都加起来。更多可参考CST帮助文档对于电容矩阵的解释，如下图：
上面两段看不懂也没关系，自动生成的Spice文件是包含了拓扑结构里的所有寄生信息了，直接用即可。
当然如果不设置Pairs，CST的pRLC求解器也可以直接得到自容和互容而不是上图中的节点电容。后面还会再单独介绍计算电容的方法，敬请期待。谢谢观赏。
