本期将介绍如何用CST的IDEMWORK提取宽带宏模型（Broadband Macromodeling）。我们分为上下两个部分介绍，第一部分是宏模型及软件介绍，第二部分介绍实际案例。接下来我们接着上一期继续介绍IDEM。

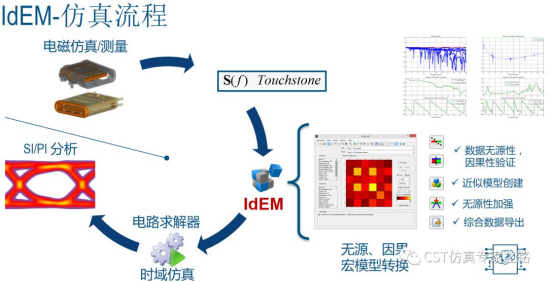

首先我们来看一下IdEM的放在流程，如下图：
step1 启动软件，导入文件

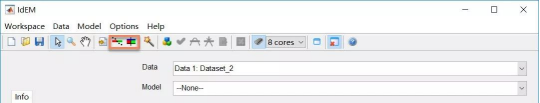

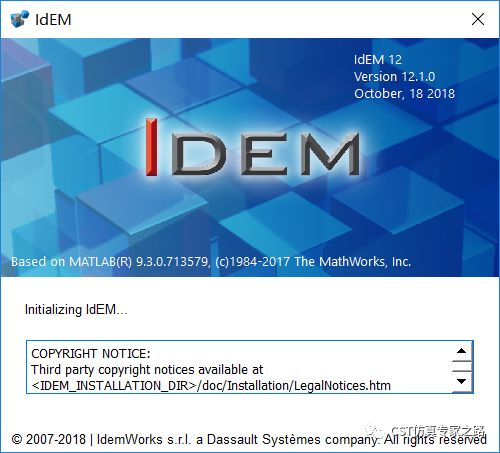

在CST套装中的工具栏直接打开Idem如下图，启动IdEM 12软件：

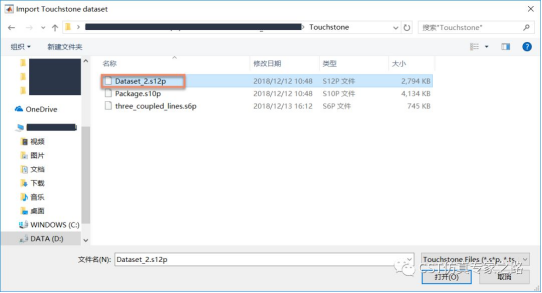

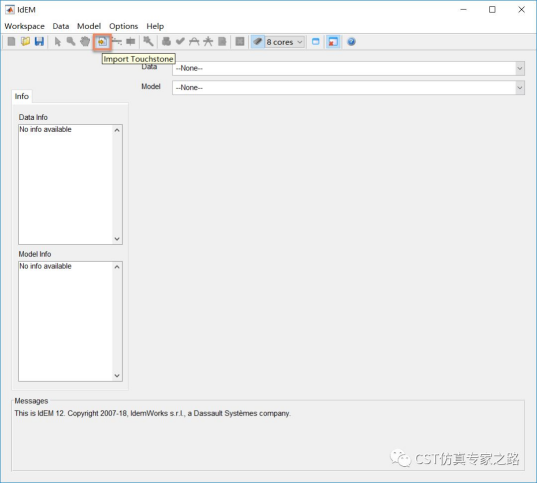

导入反正或者测试得到的Touchstone文件，这里导入一个s12p的文件，如下图所示：
Step2 Check无源性和因果性

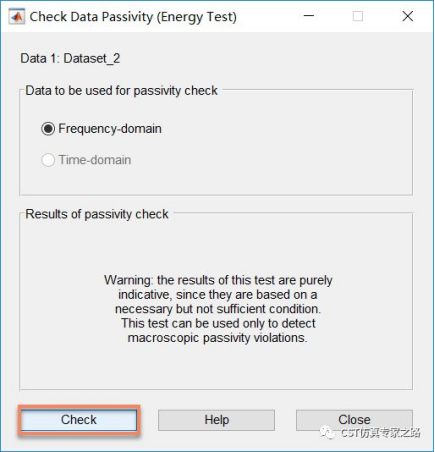

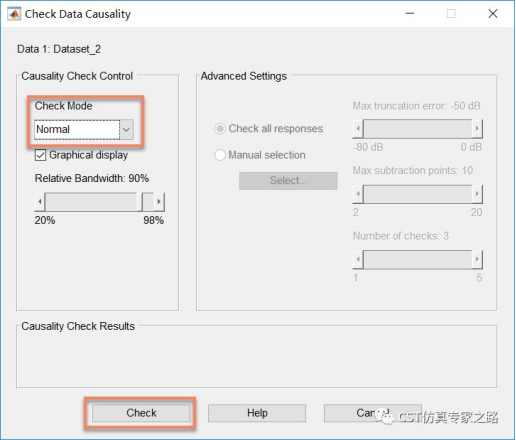

导入后如下图所示，我们依次点无源性和因果性检测，如下图所示：

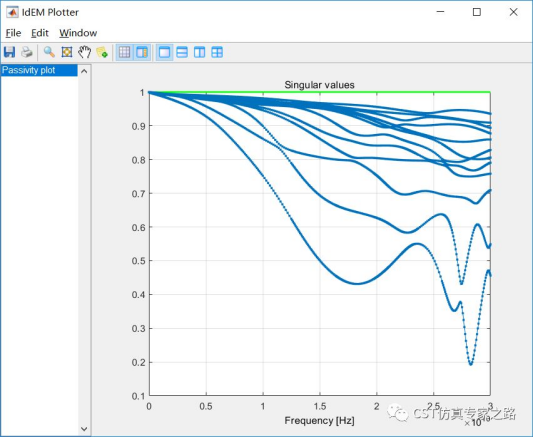

点击Check后，结果如下图：

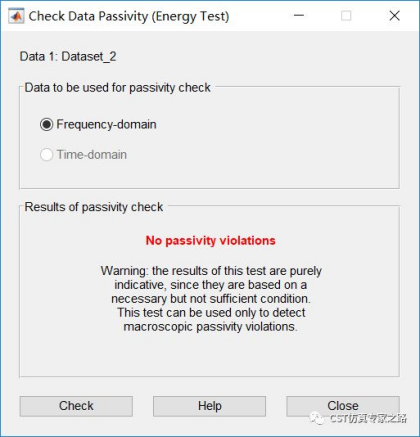

我们看到这个无源性检测结果是可以的，所以的S参数值都小于1。我们再进行因果性检测，如下图所示：

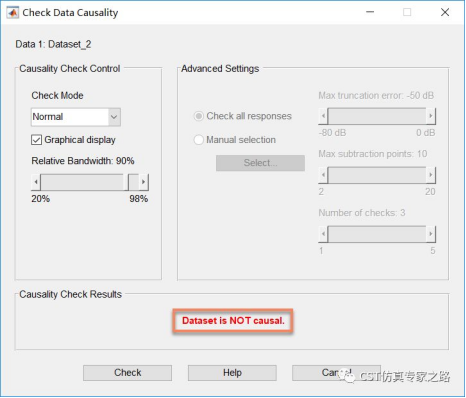

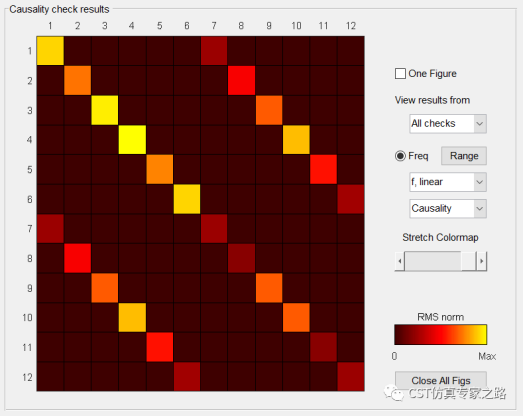

检查结果显示，结果是非因果的，我们点开Causality Check results里黄色的方块，如下图所示：

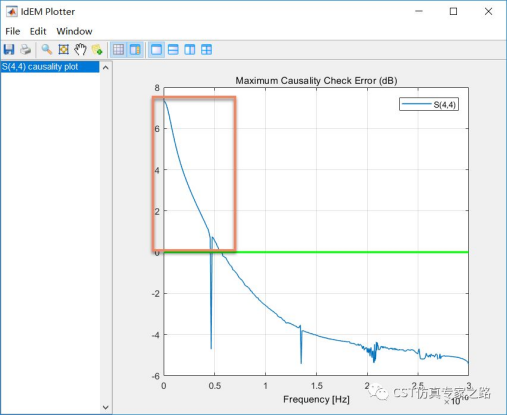

打开其中S4,4这个单元，我们发现，这是个非因果的单元。如下图所示：

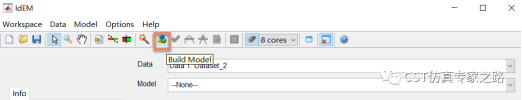

我们点击Build Model按钮产生模型，如下图所示：

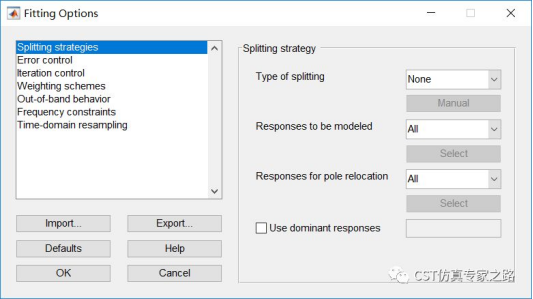

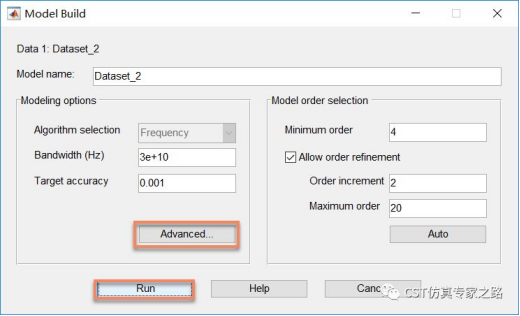

这里我们采用默认的设置，如果点开Advanced按钮，有大量的高级设置开放给用户进行调整，这也是IdEM的有点之一。点击Run后，软件自动用高阶的Spice模型去逼近原来的数据文件，如下图所示：

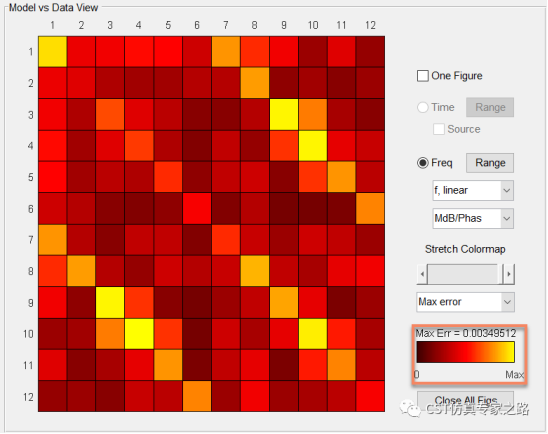

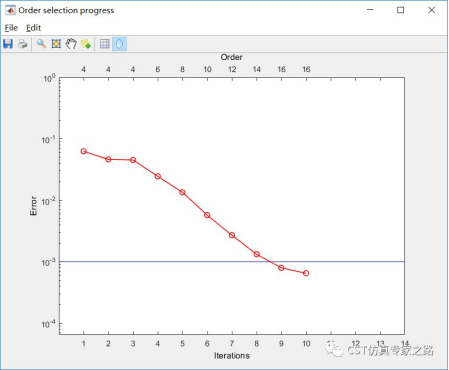

经过若干次迭代，生成的模型达到了用户预设的精度要求，如下图可见Model和Data精度差异如下图颜色表示，即使在颜色最亮的地方精度差异也仅仅差0.0035，满足精度要求。
用户可以点开响应的单元查看两者的差异。点击下图按钮，再进行一次模型创建后的无源性检测。

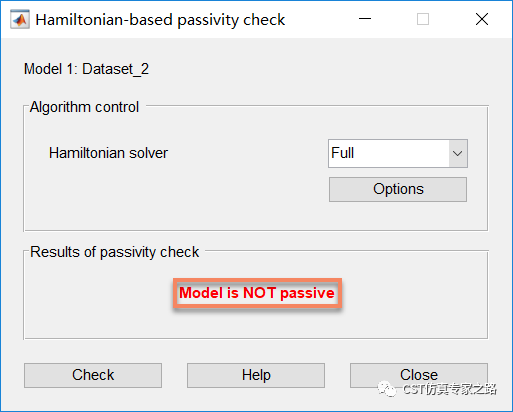

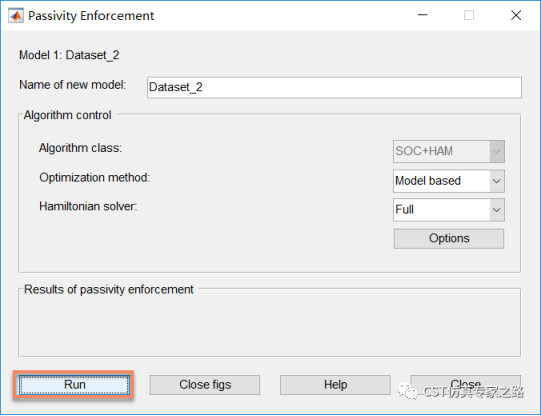

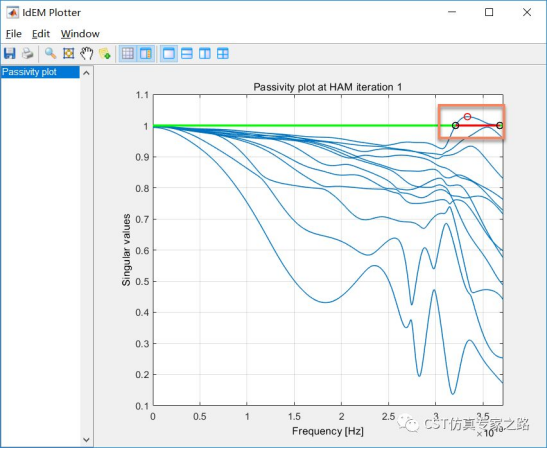

这次检测发现很不幸，有部分的模型不符合无源性，我们需要进行无源性加强，点击按钮如下图所示：

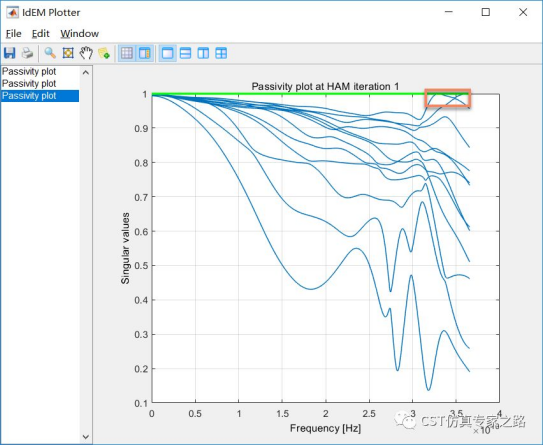

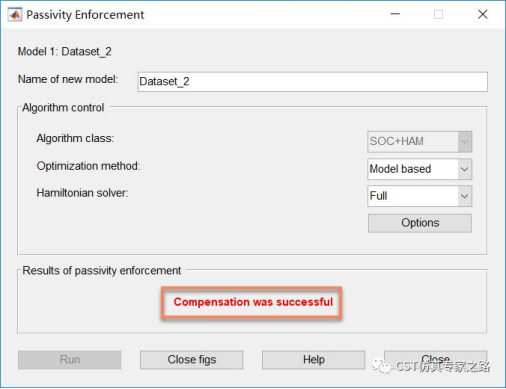

我们看到成功补偿后，大于1的部分被成功压制下来，我们再进行一次精度检测，点击如下图标：
我们发现精度仍然达到预期要求，那么到此模型创建就完成了，由于算法原理，IdEM生成的spice模型一定是符合因果性的。
step3 导出模型
点击以下图标导出模型，如下图所示：

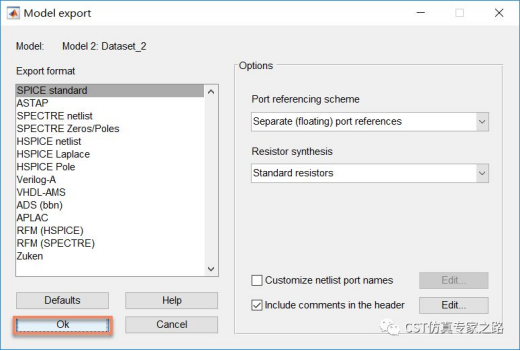

选择要导出的模型格式和形式点击
保存相应的spice文件即可。到这里这样一个完整的touchstone文件转换到spice宏模型的工作流程就完成了。
总结
IdEM可以并行快速的处理宏模型转换工作，保证模型的因果性，无源性，并且有很高的精度。有非常多开发的设置能让用户更自由的去创建宏模型，甚至能将一些错误的非因果或者有源模型修复过来，当然如果导入数据太差的话，无论什么软件都办不到。
总而言之，IdEM可能是行业内最佳的宏模型转换工具，为了不违法广告法才加上了可能二字。

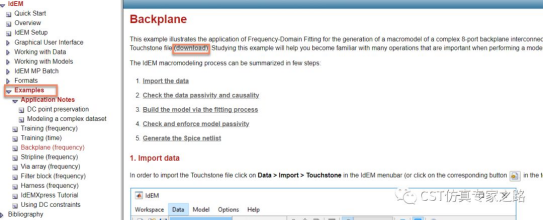

更多例子和例子用的touchstone文件可在help文档里找到，如有问题请留言。
