本期介绍如何在CST中的进行眼图仿真。之前有好几个庞大的主题例如阵列天线、滤波器等案例都写了一半，没有完工所以也发布不了。考虑到眼图又是一个很大的话题为防止太监了，所以尝试分成几个部分来讲，可能是上中下三集。

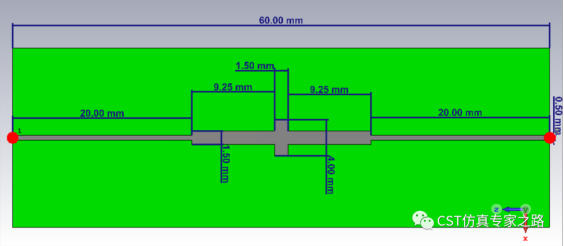

为了达到能快速演示功能的目的，第一集我们用一个简单的微带线走线作为通道仿真的模型。这个模型我们在之前的TDR中有介绍过建模的过程-仿真实例005：TDR时域仿真实例。在对模型另一端的器件也改成端口后，我们得到如下的通道模型（单端走线）如下图所示：
下面我们用几个步骤归纳一下这种通道的眼图仿真的步骤：

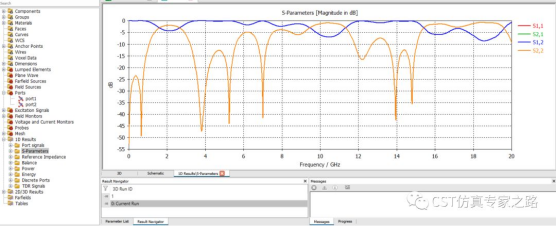

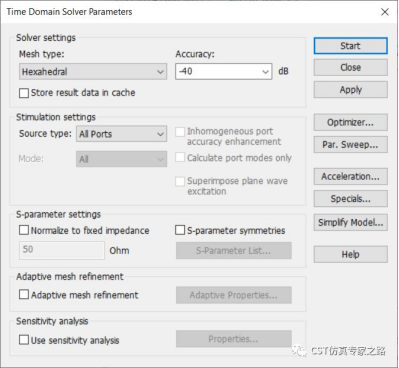

Step1: 仿真S参数得到频率响应在本例中只要开始仿真即可得到3D下的S参数结果如下图位置所示：
Step2: 切换到原理图Schematic页面

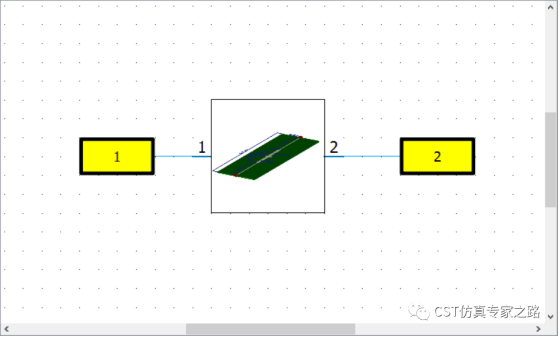

我们添加两个端口如下图所示：当然如果加以变化也一样适用其他的传输通道类型，见FAQ 007：如何将单端转换为差模共模。

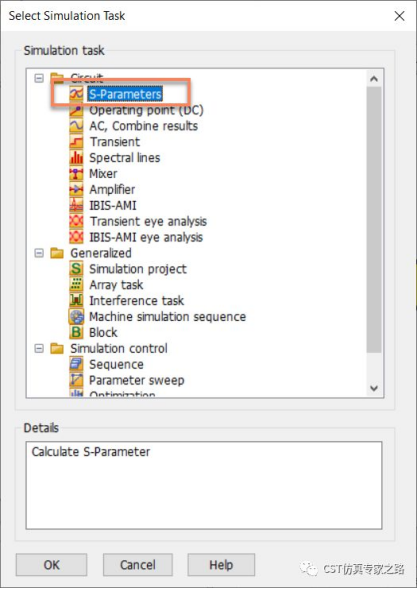

这时候我们可以创建一个S-parameter的任务如下图所示：
点击创建的S-para1图标如下图所示：

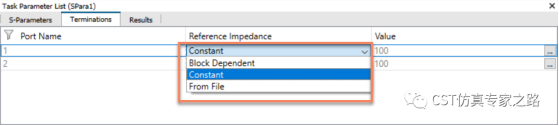

然后在左下角的Task Parameter List(Spara1)表格里选择，Termination，可以改动端口阻抗（Renormalize）,例如把两个端口都改成100欧姆，如下图所示。

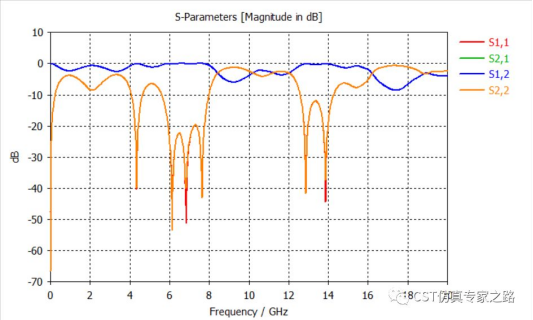

这时候是属于基于场仿真的结果进行的路仿真，通常几秒钟就可以完成，对于这个微带线的S参数如下图所示：
Step3: 眼图工具

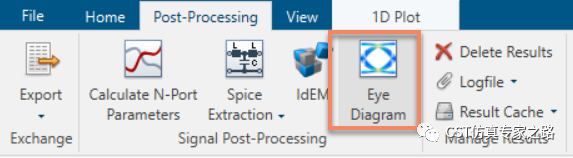

如果用S参数生成眼图只要选择相应的通道，并且知道上下延的时间即可，如下图所示：

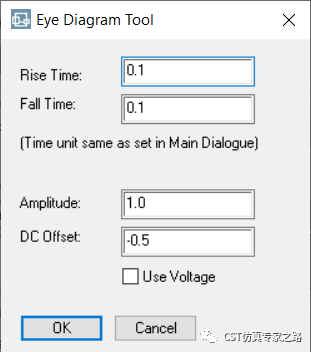

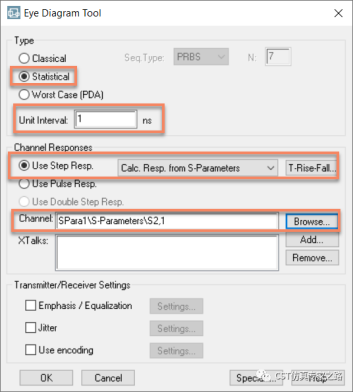

假设我们仿真的信号位宽Bit Length: 1ns（1/1GBps 比特率），如果已知上下升延0.1ns，选择Calc.Resp.from S-parameter，并且选择S2,1这个通道，如下图所示：

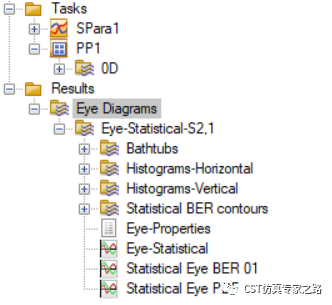

点击OK后，会生成一个类似后处理的模板（Post-processing),Update那个PP1的模块，就
可以得到眼图的结果如下所示：
重点推荐方法2——通过信号响应生成

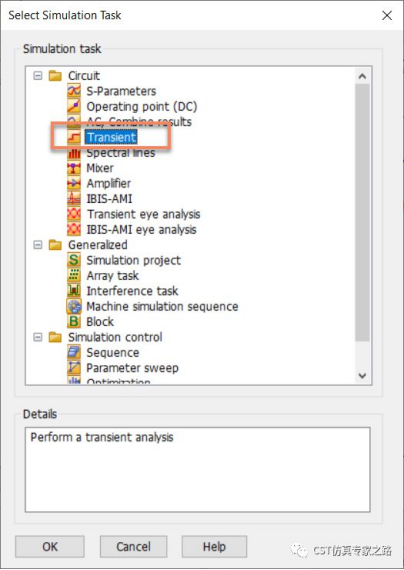

如果用阶跃信号生成眼图，需要创建一个瞬态任务Trasient task，如下图所示：

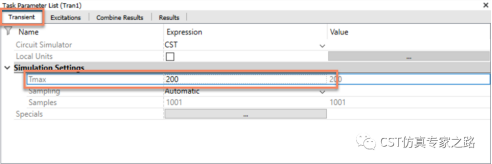

设置仿真总时长200ns，如下图所示：

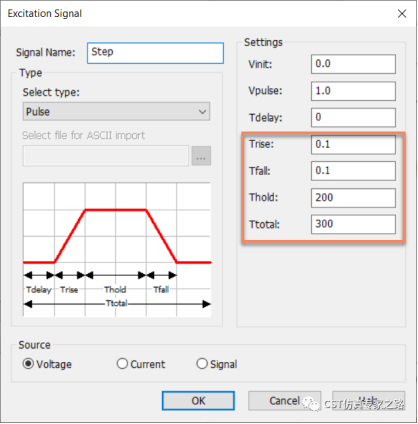

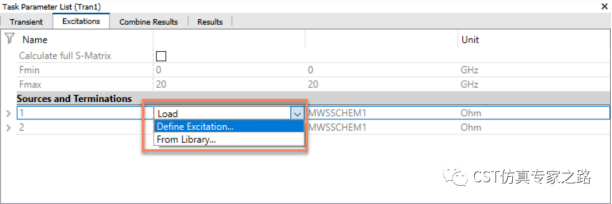

设置生成激励源的阶跃信号如下图所示：
上图位置也能修改负载阻抗。

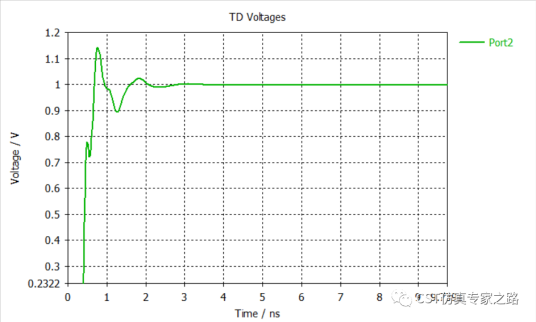

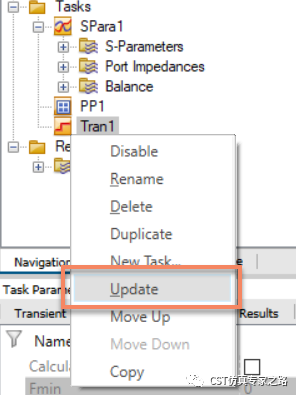

结果如下图所示：

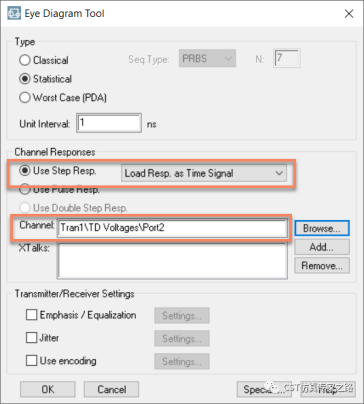

注:这边存在一个频域结果Vector fitting的过程，如果宏模型生成不佳的情况下就需要IDEM工具出场了，仿真实例006：用IDEMWORK提取宽带宏模型（上）仿真实例007：用IDEMWORK提取宽带宏模型（下）。得到瞬态相应后，再次打开眼图工具，进行如下设置，这次选择瞬态的阶跃信号相应：
Update生成的第二个后处理眼图工具PP2，如下图所示：

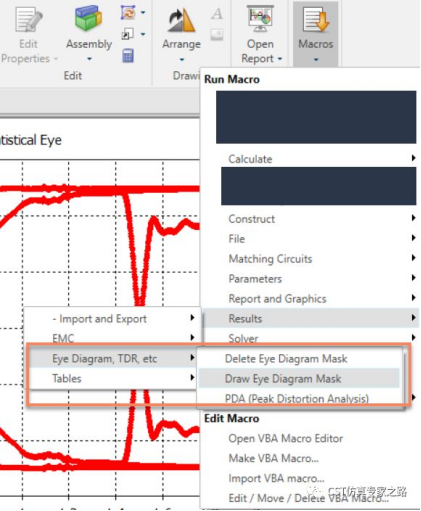

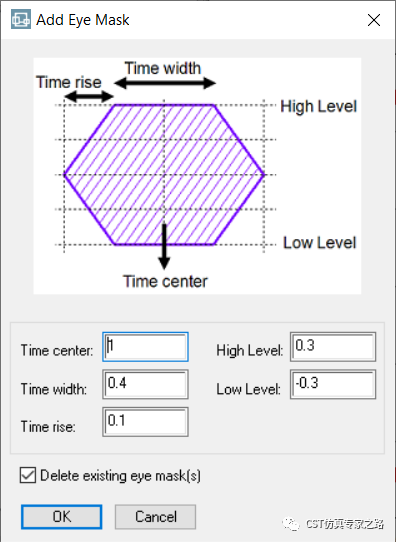

当然还可以用宏加上眼图mask，MarcosResultEye diagram, TDR Draw Eye diagram Mask，位置如下图所示：

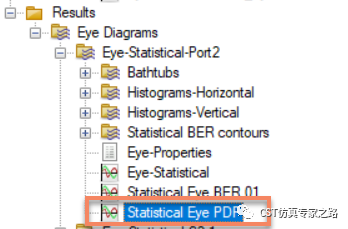

点击Staristical Eye PDF可以看到彩色的眼图如下图位置：
因为本例的反射大，损耗很小，显示不是特别清晰，我另外找了一张作为示意：

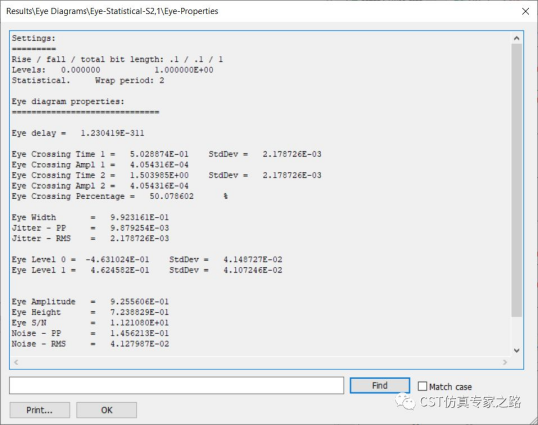

除了以上几种图以外在Eye-properties可以找到各种相关的信息。
本次介绍了利用眼图工具Eye diagram tools生成眼图的两种方法，下期再介绍更多眼图设置内容，谢谢。
