本期介绍CST2020版本一个非常重要和实用的功能RLCG求解器。用于计算电路参数的部分RLC求解器（部分电阻，电感和电容），并带有可选的SPICE输出。可以应用在封装，低频模型的参数提取。
值得一提的是，CST的RLC求解器与市面上的其他RLCG提取工具不同的是，它对全波Maxwell方程进行宽带评估，以计算局部R，L，C参数，因此在过渡区域中不需要任何启发式插值。并且用四面体网格对模型进行精确剖分能够得到更为可靠的提取结果。
新的求解器在高频模块的求解器列表中，如下图所示：
其使用的也非常简单，下面我们对一端金属线进行局部RL参数的提取来作为示例。
Step1 模型创建：

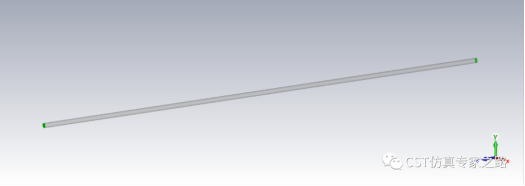

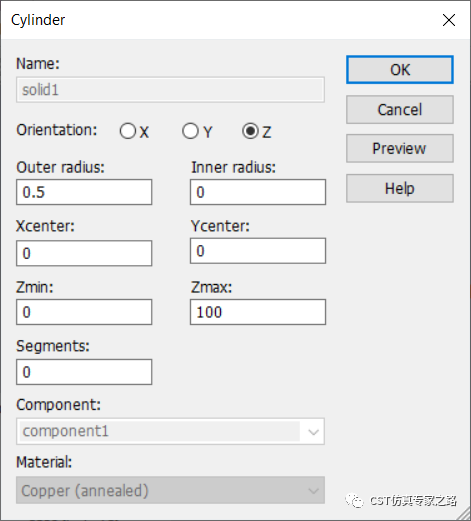

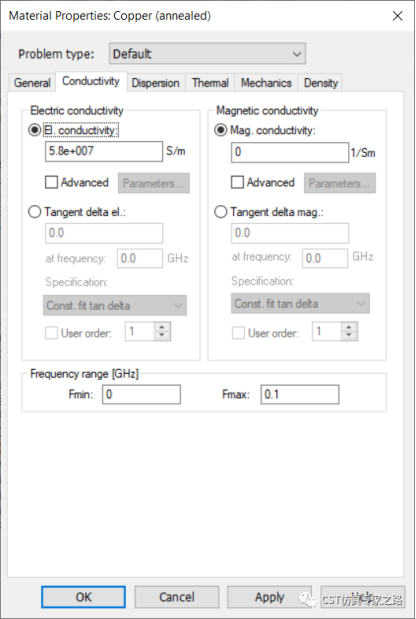

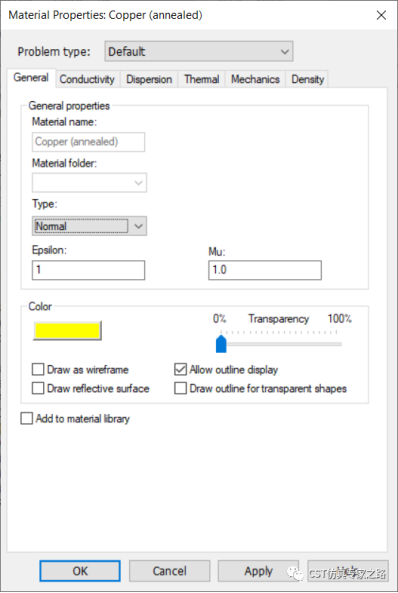

首先创建一段金属圆柱体线，如下图，注意这里的材料必选改成Nomal材料。这里材料是Copper,电导率5.8e7S/m。
Step2 频率范围、端口、边界设置：

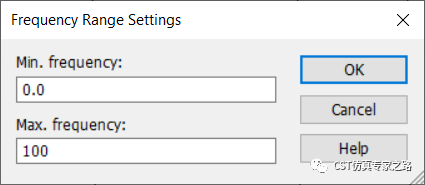

设置一个需要观察的频率范围，比如这里是DC到100MHz

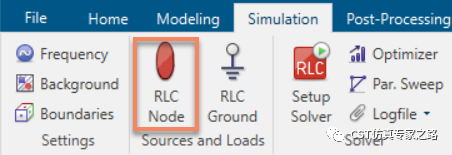

点击RLC Node按钮，再选择上文中圆柱体的端面，创建两个Node，如下图所示：
在导航栏看到创建完毕的两个Nodes，如下图：

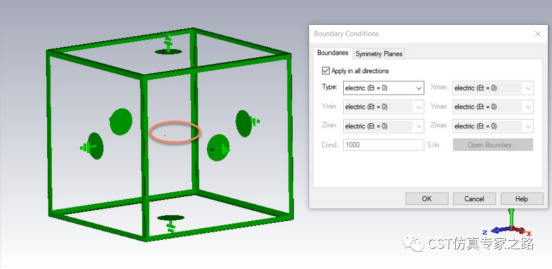

把模型的边界改为电壁，并且远离模型如下图所示：
Step3 启动仿真：
设置两个节点的进出关系，开始仿真即可，其他的设置包括Special设置用法，见help说明，包括导出Spice文件等：
当然如果设置了几对进出的Node就可以计算互感等信息。
Step4 分析结果：

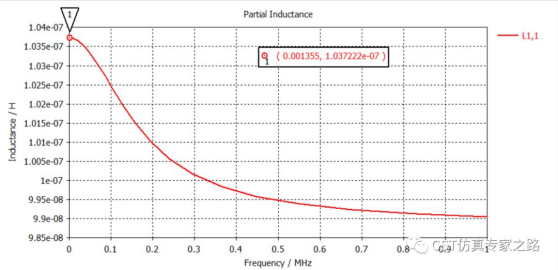

我们点击计算得到的局部电感结果可见下图：
这种金属圆柱的局部电感的计算结果可以有理论结果参考约为105nH，可见仿真是比较准确的。
