上期我们介绍了表面等离子体波的波导:
仿真实例062：表面等离极化激元SPP --- IMI有效折射率，截断边界模， 缝隙波导
这期我们看下传统硅光波导与表面等离子体波的波导的转换。

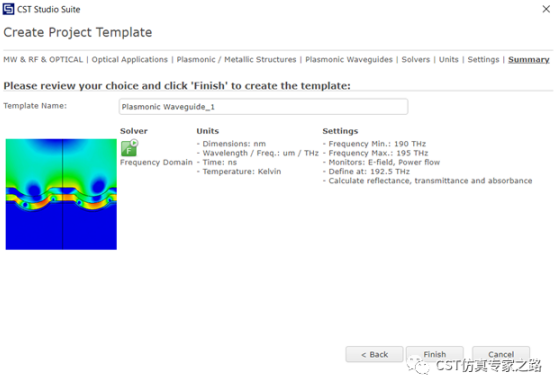

使用等离子激元波导模板：

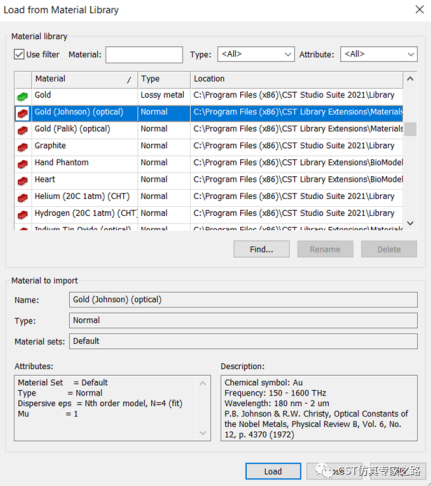

添加金材料做为缝隙波导：
材料库中也有硅和二氧化硅用于光脊波导，但这次我们用网上的数据：
http://refractiveindex.info/

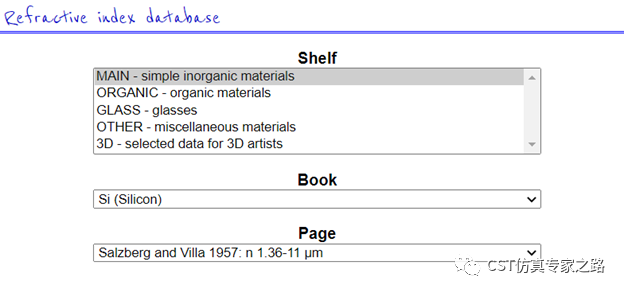

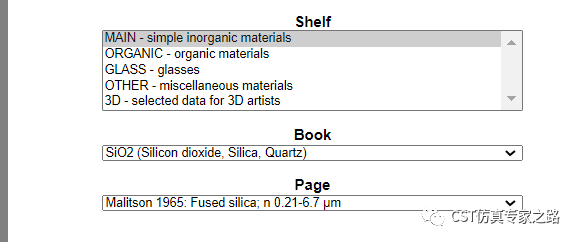

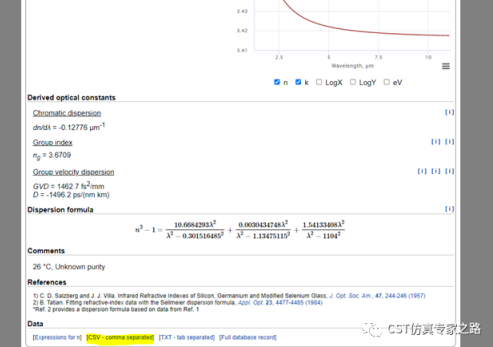

搜索硅和二氧化硅，然后下载CSV格式的材料数据：

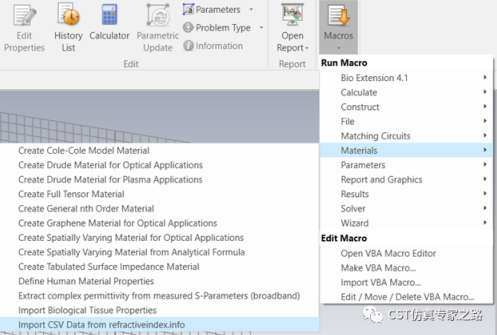

然后CST中运行宏，导入两个材料的数据：

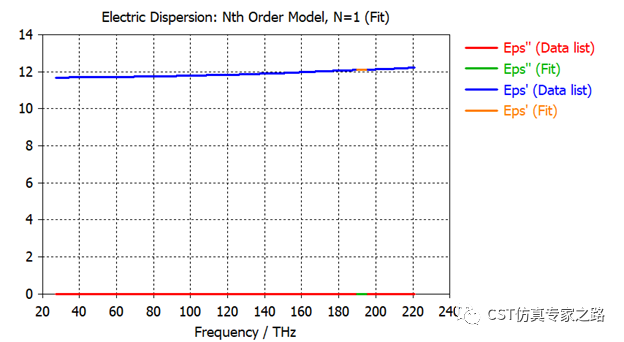

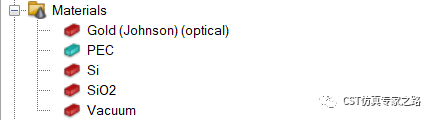

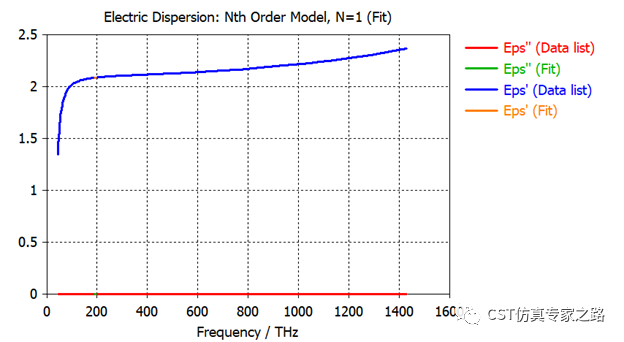

给材料重新命名，查看其色散曲线：

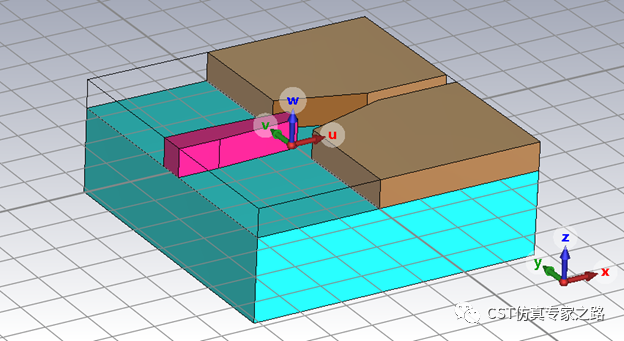

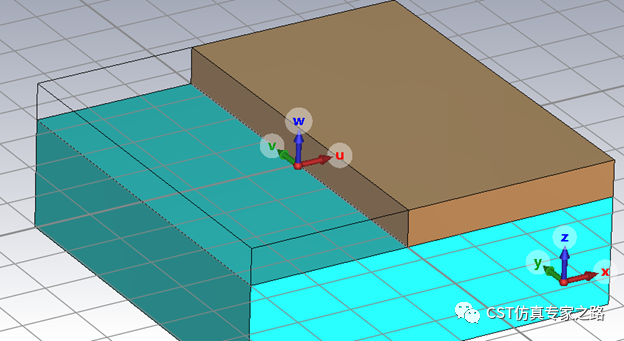

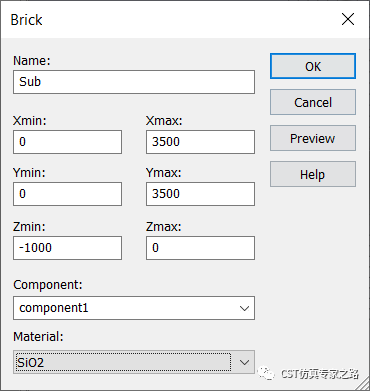

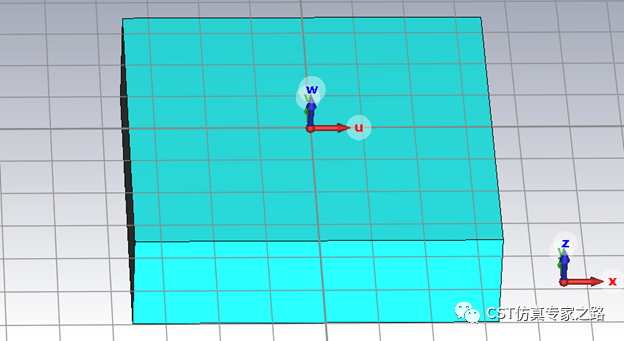

下面开始建模，二氧化硅基底，然后WCS放上面：

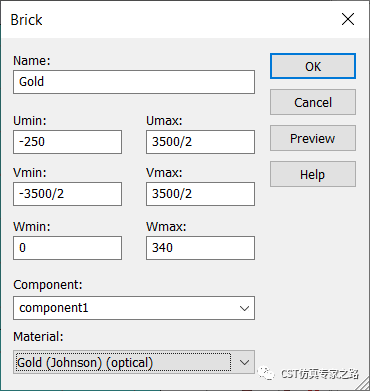

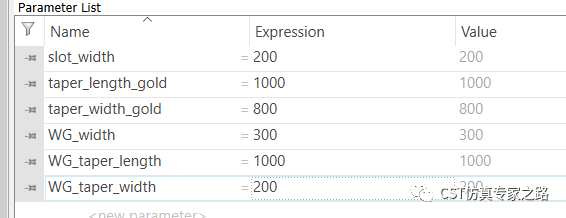

再画金材料波导，添加参数：

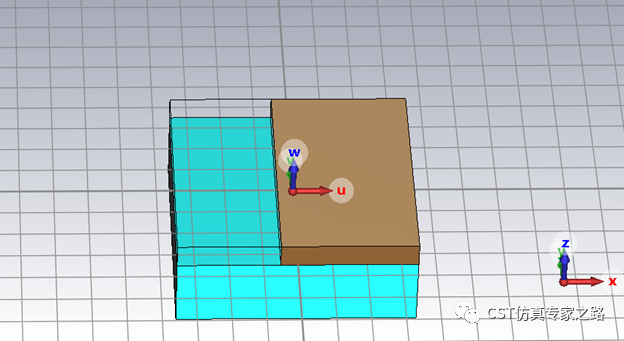

将WCS移至该处：

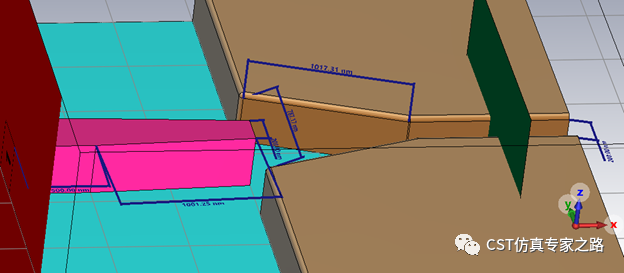

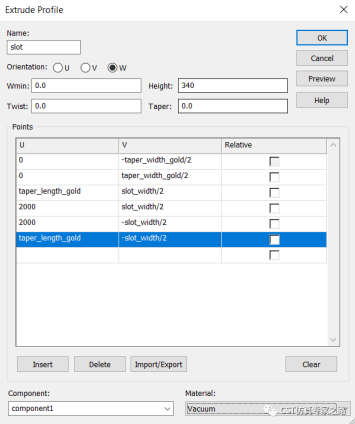

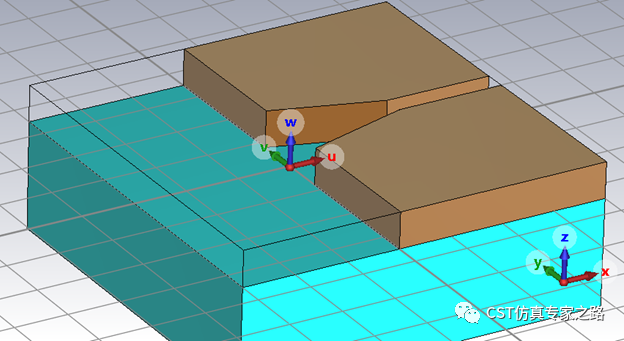

用Extrude功能，输入参数化坐标，切出金属波导：

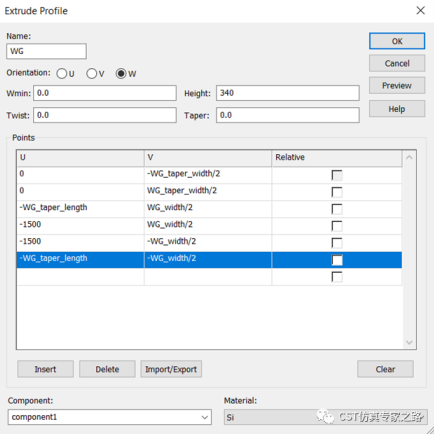

同样，用Extrude画出硅核波导：

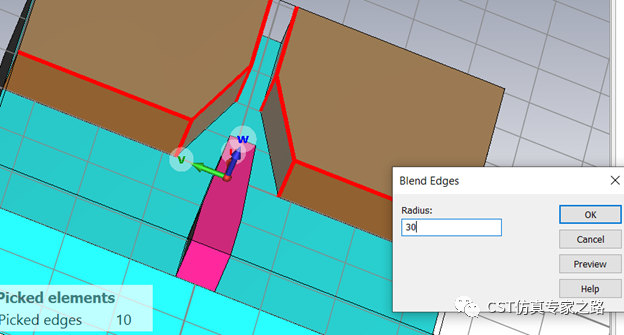

可将边缘改圆滑一些：

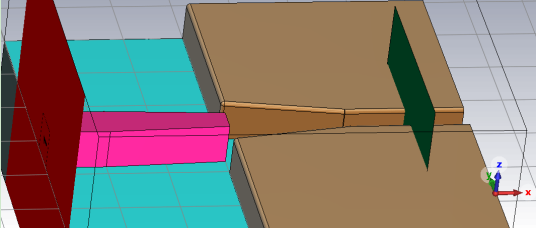

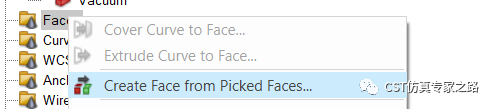

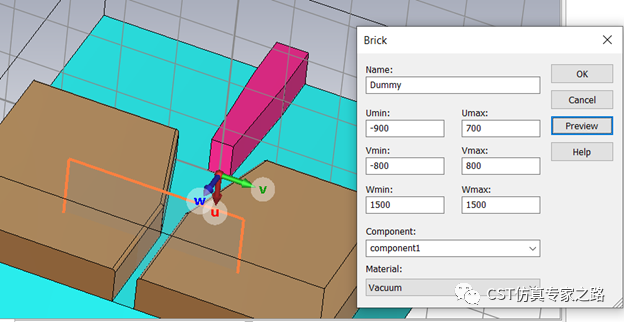

由于该缝隙较大，SPP有漏波，这里我们就不给缝隙波导端口，而是用平面计算缝隙附近的功率。旋转WCS，然后画一个空气片：

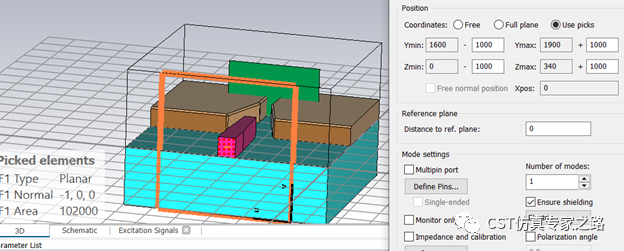

硅波导是端口1，电边界：

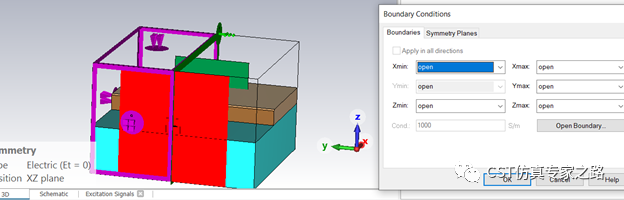

其他边界为open，XZ平面是电边界对称，这样才能让基本模电场是Y方向，符合缝隙波导MIM的表面积等离子体模式。

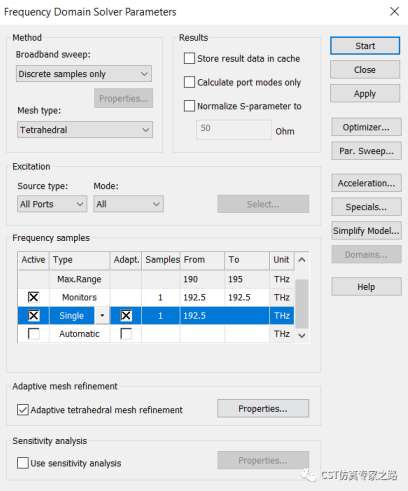

求解器仿真一个频率：

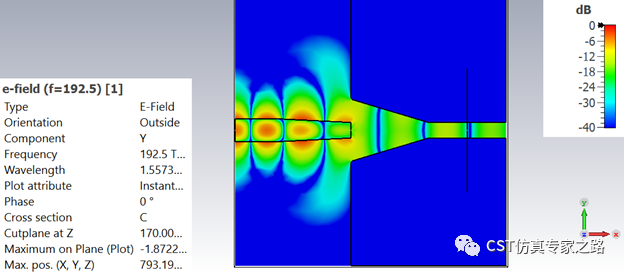

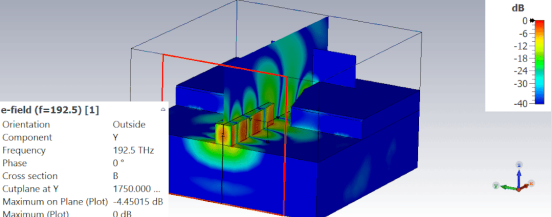

仿真结束后查看电场Y分部：

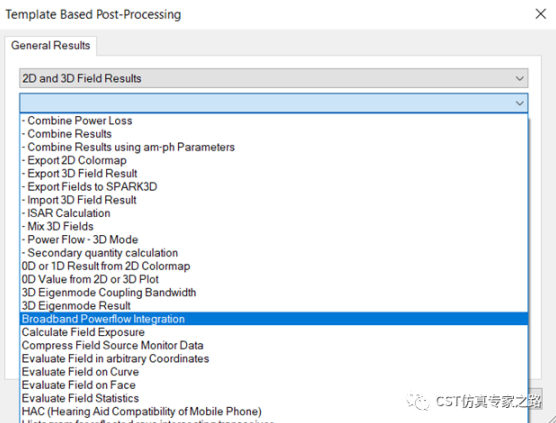

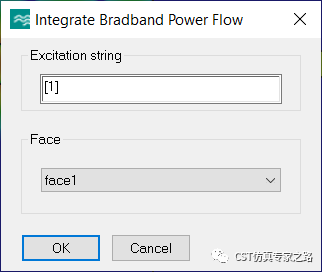

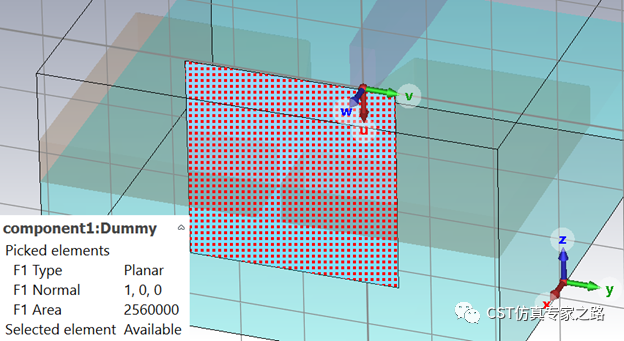

下面对空气片的面进行功率积分计算：

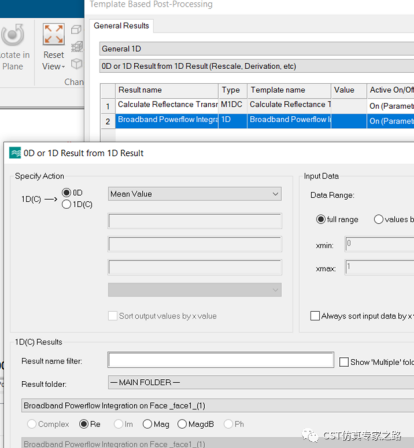

可将结果转换成0D，方便参数扫描：

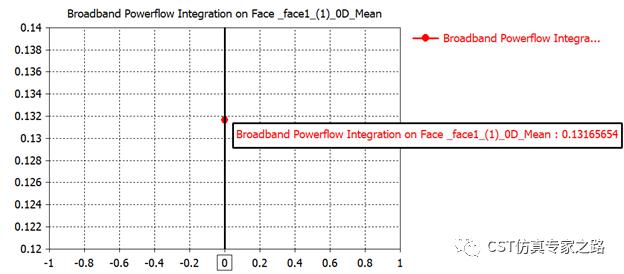

可见功率为0.13左右，考虑到端口功率是0.5W，这个效率在30%左右。

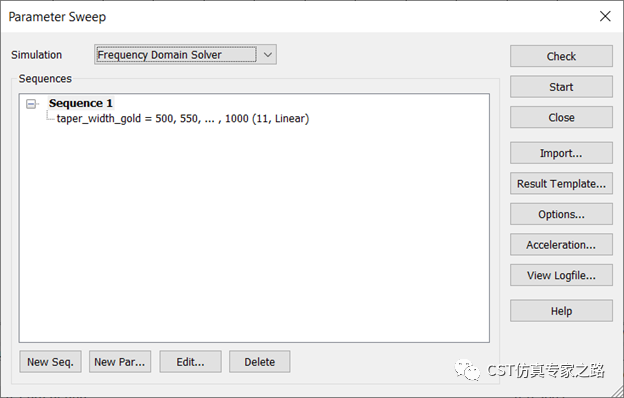

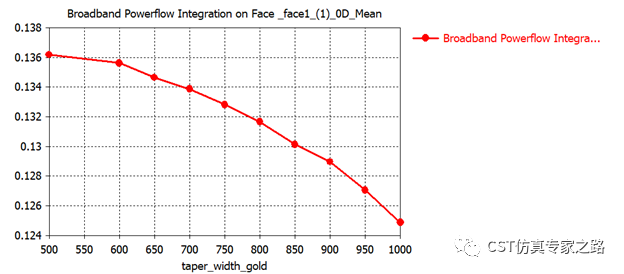

下面举例扫描某参数，比如缝隙开口的宽度：
小结：
1. 本案例对比传统硅核波导和金属表面等离子激元波导，
2. 介绍了如何从网络上得到光频仿真相关的材料数据然后导入CST中。
3. 后处理查看某一个截面的功率。
参考：
Han, Z., Elezzabi, A. Y., & Van,V. (2010). Experimental realization of subwavelength plasmonic slot waveguideson a silicon platform. Optics Letters, 35(4), 502.doi:10.1364/ol.35.000502
