二氧化钒（VO₂）是一种独特的相变材料，在微波频段（300 MHz-300 GHz）可通过温度、电场或光激励实现介电常数与电导率的动态调控，广泛应用于可调滤波器、智能吸波体及相控阵天线等领域。本文将以CST Studio Suite 2023为例，详解如何在微波仿真中精确建模VO₂的相变特性。
一、二氧化钒的微波特性基础
VO₂在68°C附近发生绝缘体-金属相变（IMT），其电学参数剧烈变化：
l绝缘态（<68°C）：相对介电常数ε_r≈10-15，电导率σ≈10² S/m；
l金属态（>68°C）：ε_r≈-1000（类金属复数介电常数），σ≈10⁵-10⁶ S/m。
在微波频段，VO₂的响应主要表现为介电常数实部跃变与损耗角正切值陡增，这一特性可通过CST的频变材料模型或相变触发条件进行建模。
二、CST中VO₂材料建模方法
1. 基础材料参数定义
l步骤1：打开Material Library，新建材料命名为“VO2_PhaseChange”。
l步骤2：在Frequency Dependency中选择Drude-Lorentz Model（适用于相变材料）：
Ø 绝缘态参数（低温）：
复制代码
ε_∞ = 12,
ω_p = 0 (无等离子体振荡),
γ = 1e12 rad/s (阻尼系数)
Ø 金属态参数（高温）：
复制代码
ε_∞ = -900,
ω_p = 2e15 rad/s (等离子体频率),
γ = 1e14 rad/s
2. 相变触发条件设置
VO₂的相变可通过温度或电场控制，CST支持两种实现方式：
l参数化扫描：在Parameter Sweep中定义温度变量（如25°C至100°C），关联材料参数分段函数：
if(Temp < 68, ε_insulator, ε_metal)
l时变材料：在瞬态求解器中，通过Time-Dependent Material模块定义相变触发阈值（如电场强度>1e6 V/m时切换至金属态）。
3. 边界条件与激励设置

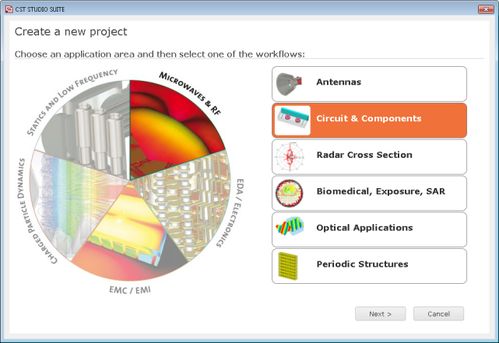

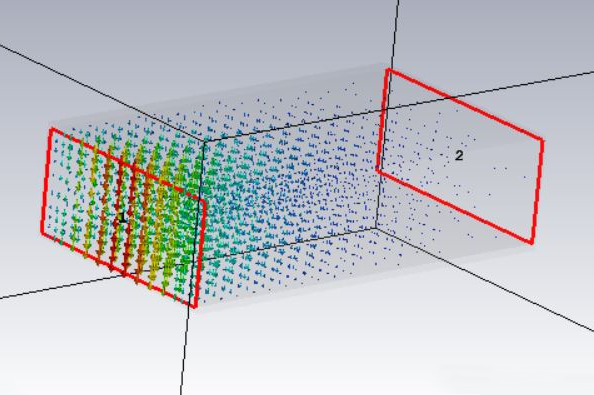

l微波频段建议采用Waveguide Ports或Floquet Ports激励；
l对于VO₂薄膜结构，需设置Thin Panel边界，并勾选Consider Material Anisotropy以匹配面内/面外电导率差异；
l若涉及热致相变，需启用CST Multiphysics Suite耦合电磁-热求解器。
三、典型应用案例：可调微波吸收器
目标：设计一个中心频率10 GHz的VO₂基吸波体，通过温控实现吸收率从20%到95%的动态调节。
1. 结构设计
l底层金属反射层（厚度0.1 mm）；
lVO₂相变层（厚度50 nm，方阻从1e4 Ω/sq切换至50 Ω/sq）；
l表面阻抗匹配层（介质厚度λ/4，ε_r=3.5）。
2. CST仿真流程
(1) 材料定义：按前述方法创建VO₂的温控材料模型；
(2) 结构建模：使用Layer Builder逐层堆叠，VO₂层设为参数化厚度；
(3) 求解器设置：
Ø选择Frequency Domain Solver，频率范围8-12 GHz；
Ø在Adaptive Meshing中设置VO₂区域最大网格尺寸λ/20（约0.15 mm）；
(4) 参数扫描：定义温度变量从30°C到100°C，步长10°C；
(5) 后处理：提取S11参数，计算吸收率A=1-|S11|²-|S21|²。
3. 结果分析
l30°C（绝缘态）：吸收峰出现在9.8 GHz，峰值吸收率23%；
l80°C（金属态）：吸收峰移至10.2 GHz，峰值吸收率提升至92%；
l相变过程中的Q值变化表明VO₂的损耗特性动态调节机制。
四、常见问题与调试技巧
1. 收敛困难：
l原因：VO₂相变导致材料参数突变，引起场强剧烈振荡。
l解决：启用Adaptive Time Stepping（瞬态求解器），或增加S-Parameter Convergence公差至0.02。
2. 频响曲线异常：
l检查VO₂的Drude模型参数是否超出CST默认范围（如ε_∞负值需开启Advanced Material Options）；
l验证网格在相变界面处的细化程度（推荐使用Local Mesh Properties）。
3. 多物理场耦合误差：
l在热-电耦合仿真中，需统一时间步长（建议<1 ps）并设置合理的Heat Flux Boundary。
五、总结
在CST中精确建模VO₂的微波特性，关键在于材料模型选择、相变触发机制及多物理场耦合设置。通过合理利用参数化扫描与时变材料功能，工程师能够有效模拟VO₂器件在可调谐滤波器、动态隐身涂层等场景中的性能，为智能微波系统设计提供可靠仿真支撑。
