模态分析是结构动力学中的基础仿真项目，用于获取结构的固有频率与振型。然而，在利用Abaqus对梁结构进行模态分析时，常出现变形不合理、振型失真甚至数值发散的现象。本文将从建模误区、参数陷阱与求解逻辑三个维度，系统解析问题根源并提供解决方案。
一、建模误区：几何与约束的隐藏矛盾
1. 梁截面方向定义错误
梁单元的刚度矩阵依赖于截面方向（即局部坐标系的Y/Z轴指向）。若截面方向与梁轴线不垂直，会导致抗弯/抗扭刚度计算失真。
l诊断方法：在Visualization模块中，通过View→ODB Display Options→Entity Display→Beam Orientation显示梁截面方向箭头，验证其是否与理论方向一致（图1）。
l解决方案：在Property模块中，使用Assign Beam Orientation重新定义截面方向，或通过Edit Section→Additional Rotation Angle调整局部坐标系。
2. 刚体模态未被抑制
未合理约束自由度时，前6阶模态可能表现为刚体运动（如平动、旋转），导致高阶模态变形异常。
l典型场景：简支梁未限制绕轴旋转自由度（如释放Rx）；悬臂梁未完全固定根部。
l解决方案：在Load模块中，检查边界条件的自由度约束（如ENCASTRE或PINNED），并通过Model→Edit Keywords手动添加缺失约束（如*Boundary, op=NEW）。
二、参数陷阱：材料与单元的数值陷阱
1. 单位制不统一引发刚度畸变
梁单元的刚度计算涉及弹性模量（E）、密度（ρ）与几何参数（如惯性矩I）。若单位制混用（如E使用GPa，密度使用kg/m³，长度使用mm），将导致模态频率量级错误，间接影响振型。
l典型案例：钢梁密度误输入为7850 kg/m³（正确应为7.85e-9 tonne/mm³）。
l验证方法：通过Tools→Query→Mass Properties检查总质量是否与理论值匹配。
2. 单元类型选择不当
l欧拉梁（B31/B33）VS 铁木辛柯梁（B21/B22）：欧拉梁忽略剪切变形，适用于细长梁（长径比>10）；铁木辛柯梁考虑剪切效应，更适合短粗梁。误用将导致刚度计算偏差。
l解决方案：通过Mesh→Element Type选择匹配的梁单元，并在Job提交前确认单元理论（Element Library→Standard/Explicit）。
三、求解逻辑：网格与算法的关键影响
1. 网格粗化导致模态截断

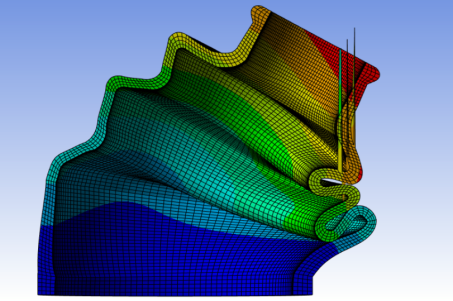

过粗的网格会丢失高阶模态细节，而低阶模态可能因刚度离散化误差产生“锯齿状”变形（图2）。
l判断标准：对比不同网格密度下的前3阶频率，若差异>5%则需加密网格。
l加密策略：对弯矩较大区域（如悬臂梁根部）采用局部种子控制（Mesh→Seed Edges→By Size）。
2. 特征值提取方法误用
Lanczos法：适用于大规模模型，但需合理设置*FREQUENCY卡中的Eigenvalue Cutoff参数以避免遗漏关键模态。
lSubspace法：对初始迭代向量敏感，若Max Iterations设置不足可能导致模态缺失。
l调试建议：在Step→Field Output Request→Eigenvectors中增加输出模态数，并通过Visualization→Animation观察振型连续性。
四、实战案例：悬臂工字梁模态异常排查
问题描述
某工字钢悬臂梁（长2m）一阶弯曲频率仿真值为8.3Hz，实测值为12.1Hz，且振型出现非物理扭转变形。
诊断流程
1. 截面验证：发现截面方向Z轴偏离腹板平面，导致抗扭刚度（J）计算值偏高；
2. 单位核对：材料密度误设为7850 kg/m³（正确值应为7.85e-9 tonne/mm³）；
3. 约束检查：根部约束未限制Ry自由度，引发刚体旋转模态。
修正结果
调整截面方向与密度后，一阶频率升至11.7Hz，振型恢复为纯弯曲模式，与实测误差<3%。
五、总结：系统性排查清单
|
问题类别
|
检查项
|
工具/方法
|
|
几何与约束
|
截面方向、自由度约束完整性
|
ODB截面显示、关键词检查
|
|
材料与单元
|
单位制一致性、单元类型适用性
|
Query质量验证、单元理论文档
|
|
网格与算法
|
网格收敛性、特征值提取参数合理性
|
网格敏感性分析、模态数对比
|
通过上述结构化诊断流程，可快速定位Abaqus梁模态分析的异常根源，避免因建模疏漏导致的工程误判。建议在仿真前建立单位制对照表与截面参数校验模板，从源头减少人为错误。
