在前面的 FAQ中（参见 FAQ020207），我们创建了一个球形螺旋线（Curve），但用于仿真的模型需要是实体模型（Solid）。因此下文将举例说明如何通过 CST中的 Sweep Curve功能将曲线变为实体模型。
Sweep Curve（扫描曲线）功能是沿着路径扫描一个二维闭合轮廓（即物体的横截面）生成一个三维物体；使用 Sweep Curve 需要先选择轮廓曲线，然后再选择路径曲线。我们将之前创建的球形螺旋曲线作为路径，在使用 Sweep Curve 功能前需要再创建一个 curve 作为截面。

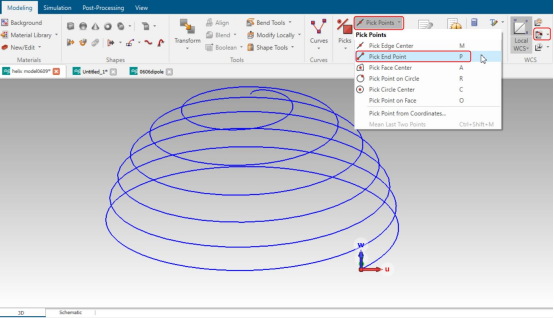

1. 在 Modeling 选项卡下依次点击 Pick Points > Pick End Point （或者按快捷键 P），然后双击选中球形螺旋线的端点；再点击 Modeling 选项卡下的 Align WCS 图标（或按快捷键 W）将局部坐标系对齐到选中的端点上，如下图所示。

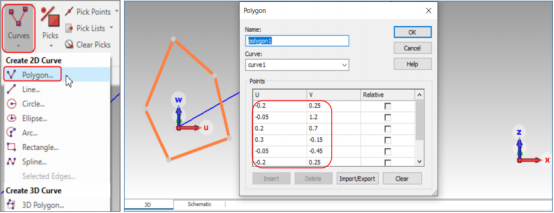

2. 基于局部坐标系 WCS 创建截面，截面可以是任意形状的 curve，但必须是封闭的。截面可以不与路径垂直。此示例中采用了一个多边形作为截面：在 Modeling 选项卡下，展开 Curves 的下拉菜单选择 Polygon。可以通过鼠标双击的方式依次选点来构成一个封闭的曲线；也可以按 ESC 键直接弹出对话框，在对话框中输入各个点的坐标，如下图所示。
3. 在 Modeling 选项卡下点击 Create Shape from Curve 的下拉菜单，选择 Sweep Curve。

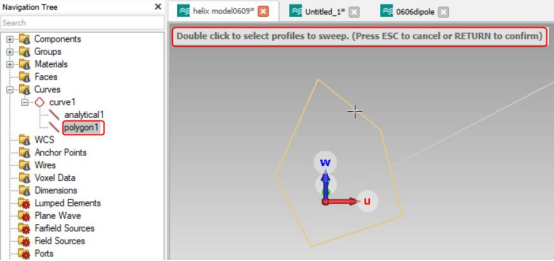

4. 此时 3D 界面顶部会有文字提示操作。双击选中截面 curve，也就是 polygon1，然后按回车键确认。

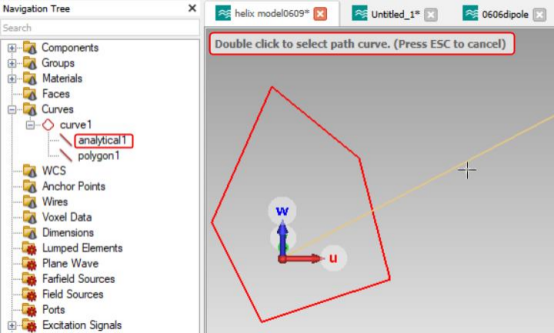

5. 按回车键确认后，截面曲线会变成红色。此时 3D界面顶部的文字提示为：双击选择路径曲线。我们双击选中球形螺旋线 analytical1。

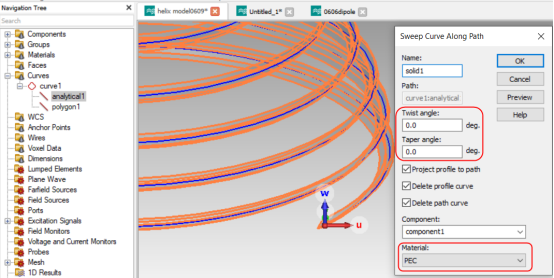

6. 双击路径曲线后，会弹出 Sweep Curve Along Path 对话框，可以通过 Twist angle 和 Taperangle 来设置创建形状的扭角和锥角；也可通过 Material 一栏设置三维实体模型的材料。

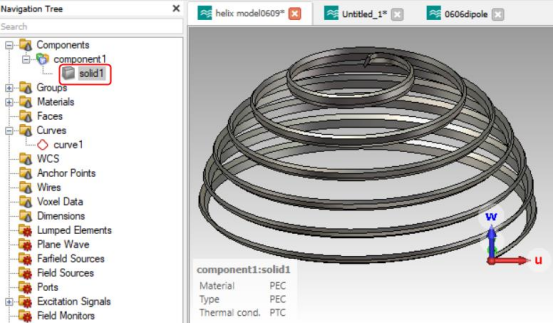

最终通过 Sweep Curve 功能创建的三维球形螺旋线模型如下图所示：
