CST如何通过Wire from Curve功能将曲线变为实体模型

在上一个 FAQ中（参见 FAQ020207），我们创建了一个球形螺旋线（Curve），但用于仿真的模型需要是实体模型（Solid）。因此下文将举例说明如何通过 CST 中的 Wire from Curve 功能将曲线变为实体模型。

只有在之前至少定义了一条曲线时，Wire from Curve 功能才会被激活，否则图标为灰色，无法使用此功能。在 Modeling选项卡下点击 Wire from Curve图标，然后在导航树中选中曲线 analytical1（或者在 3D 界面中双击选中曲线）。

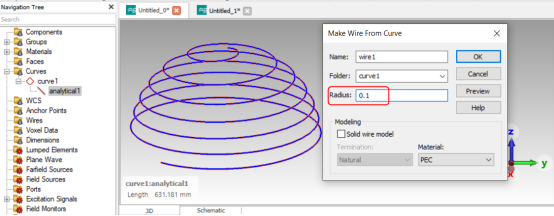

按回车键弹出 Make Wire from Curve 对话框，将半径设为 0.1mm，可以点击 Preview 按钮预览创建的线，确认后点击 OK 完成。

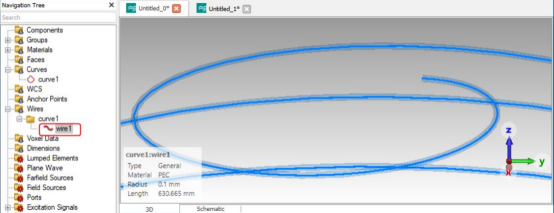

创建的线将出现在导航树的 Wires文件夹中，而用于创建线的曲线将从导航树的 Curves 文件夹中删除。如下图所示，wire 是具有圆形截面的线，但 wire 模型不算三维实体模型。

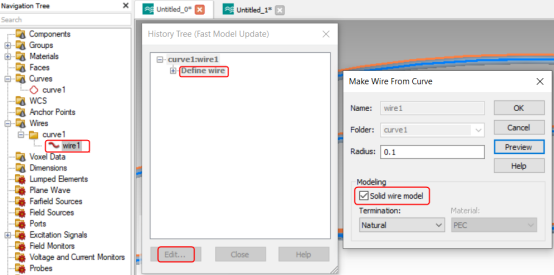

接下来双击导航树中的 wire1进入历史树，在对话框中依次点击 Define wire和 Edit，弹出 MakeWire from Curve 对话框；然后勾选 Solid wire model 选项，将 wire 模型变为三维实体模型。

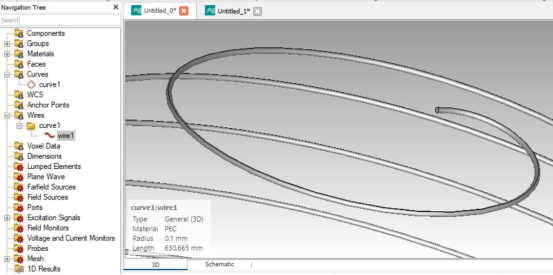

创建的三维实体 wire 模型如下图所示，它是具有圆形截面的线。

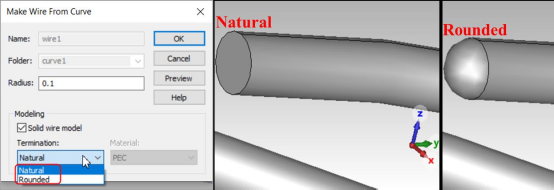

此外，激活“Solid wire model”时，可以选择不同形状的线端。在 Make Wire from Curve 对话框的 Termination 一栏，可以将线的末端形状设为自然 (Natural) 或者圆形(Rounded)，如下图所示。
