在CST中如何创建球形螺旋线

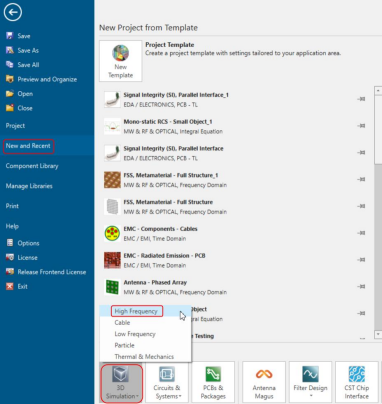

1. 首先新建一个仿真工程（在此示例中我们选择不使用仿真模板创建新的仿真工程）：启动 CST 后，点击功能区的 File 选项卡，进入到下图所示的界面。选择 New and Recent，点击页面左下 角的 3D Simulation，在其下拉菜单中选择 High Frequency 后，进入到 仿真工程界面。

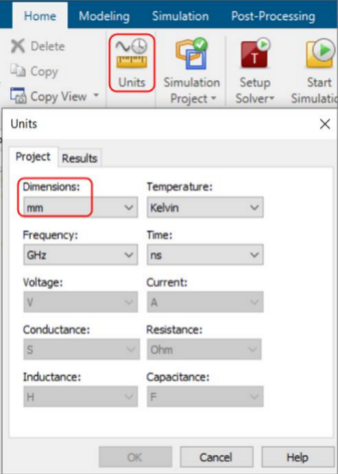

2. 如下图所示，先设置好单位。在 Home 选项卡下点击 Units 图标，在弹出的对话框中设置尺寸单位为 mm。

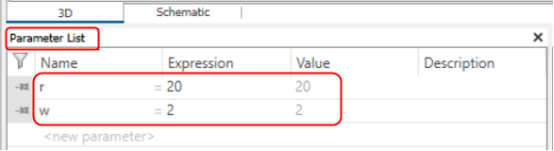

3. 在 CST 用户界面左下角的 Parameter List 窗口中定义两个参数：r 为半径，取值为 20mm；w为角速度，取值为 2。

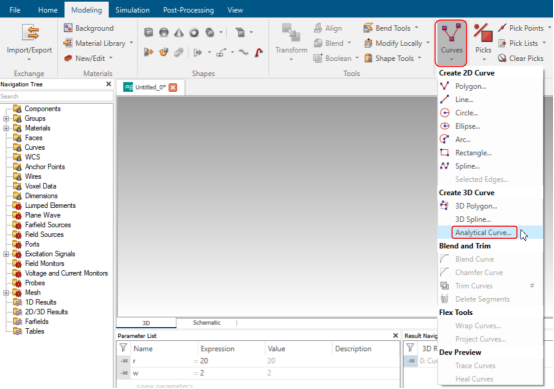

4. 在 Modeling 选项卡下点击 Curves 下拉菜单，选择 Analytical Curve。

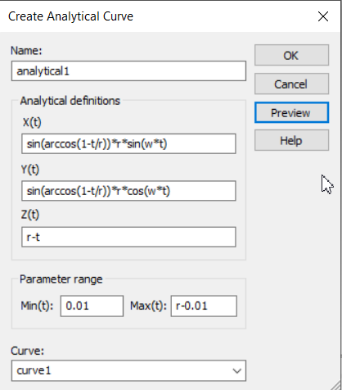

5. 在弹出的对话框中按下图所示输入函数表达式。可以点击Preview按钮预览创建的球形螺旋线，确认后点击 OK 完成。

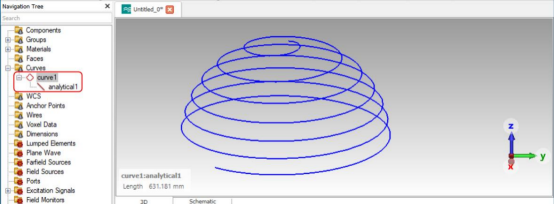

通过函数表达式创建的球形螺旋线如下图所示，该曲线可以在导航树中 Curves 文件夹下找到。
