CST软件如何通过模型的一条边（edge）生成一条曲线（curve）并使用

来源: | 作者:thinks | 发布时间: 2024-09-18 | 704 次浏览 | 分享到:

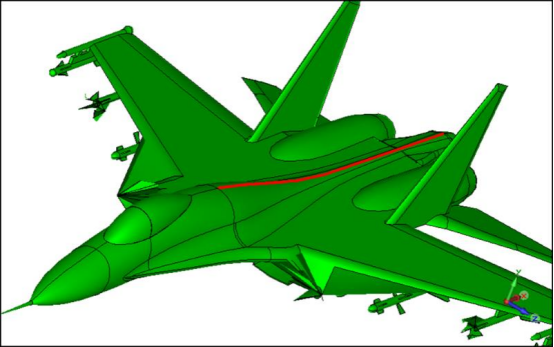

在CST软件中，首先按下快捷键 E，然后双击选中下图所示的这条边（edge）；后续将基于选中的边生成曲线（curve）。



CST软件

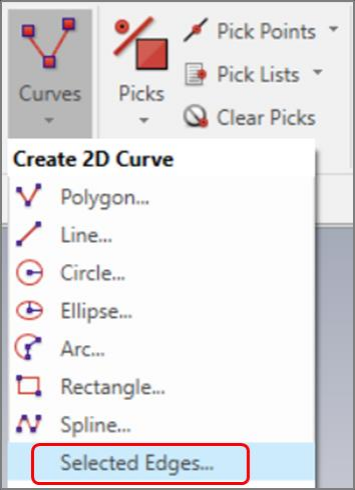

在 Modeling 选项卡下，选择 Curves 下拉菜单中的 Selected Edges，如下图所示：



CST软件

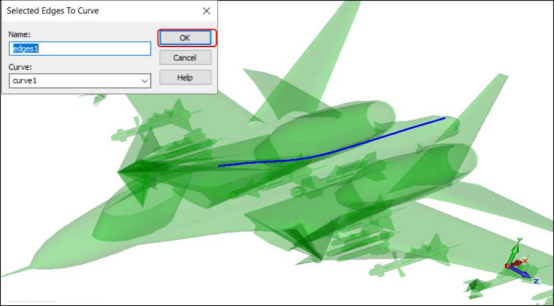

在弹出来的对话框中可以对生成的曲线命名，这里不作更改，点击 OK 完成。这样便由选取的边生成了一条曲线，如下图所示：



CST软件

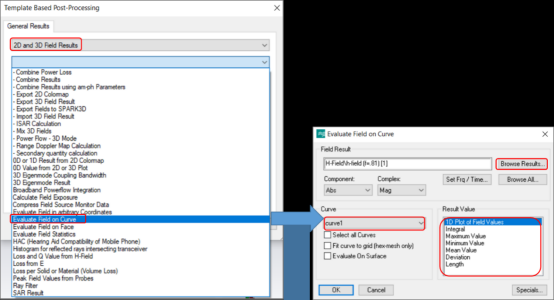

生成曲线之后，在 Post-Processing 选项卡下点击 Result Templates 图标，可以使用结果后处理模板得到飞机表面沿着曲线的电场或者磁场分布，还可以沿曲线对电场进行积分得到电压值。此外，还能得到曲线上最大场值/最小场值/平均值等。



CST软件

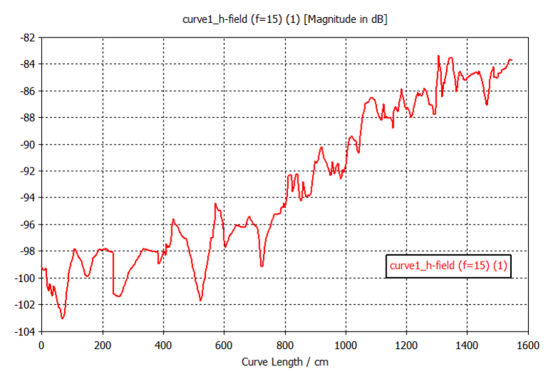

如下图所示，通过后处理模板得到沿曲线的磁场分布；图中横坐标为曲线长度，纵坐标为沿

着曲线不同位置处的磁场强度。



CST软件
