7.4.1 实例描述
本实例将对钢球撞击钢板的过程进行模拟仿真，部件结构尺寸如图7-1所示。

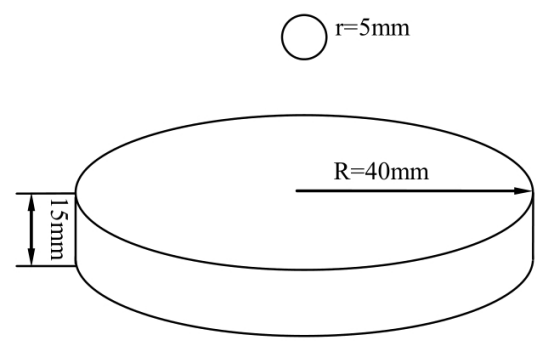

图7-1 部件示意图
7.4.2 创建部件
1．创建平板
（1）单击工具区中的Create Part图标 ，弹出Create Part对话框，在Name文本框中输入“Part-ban”，设置Modeling Space为3D，Type为Deformable，在Base Feature中设置Type为Revolution，如图7-2所示，然后单击Continue按钮。
（2）进入草图模块后，单击工具区中的 图标，在视图区下方输入矩形第一个点的坐标（40,-15），然后再输入第二个点的坐标（0,0），双击鼠标中键。弹出Edit Revolution对话框，在Angle文本框中输入“180”，如图7-3所示，单击OK按钮，完成圆形平板的创建。
2．创建圆球
（1）在工具区中单击Create Part图标 ，弹出Create Part对话框，在Name文本框中输入“Part-qiu”，设置Modeling Space为3D，Type为Deformable，在Base Feature中设置Type为Revolution，如图7-4所示，然后单击Continue按钮。

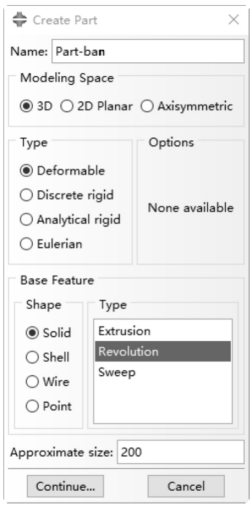

图7-2 Create Part对话框1
图7-3 Edit Revolution对话框

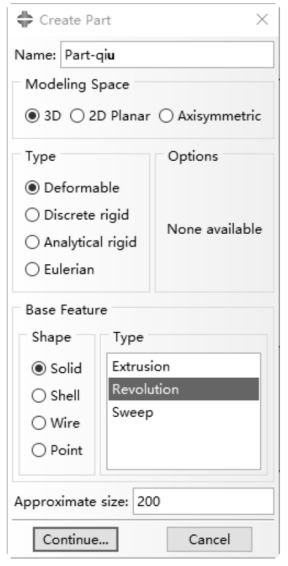

图7-4 Create Part对话框2
（2）进入草绘区后，单击工具区中的 按钮，在视图区下方输入圆心坐标（0,5），单击鼠标中键（或按Enter键），然后输入圆上一点坐标（0,10），单击鼠标中键；单击工具区中的 图标，在提示区输入（0, 0），按Enter键，再输入（0,10），按Esc键；单击工具区中的图标，单击左半圆将其删除，如图7-5所示，双击鼠标中键。弹出Edit Revolution对话框，在Angle文本框中输入“180”，单击OK按钮，完成钢球的创建。创建完成的部件如图7-6所示。

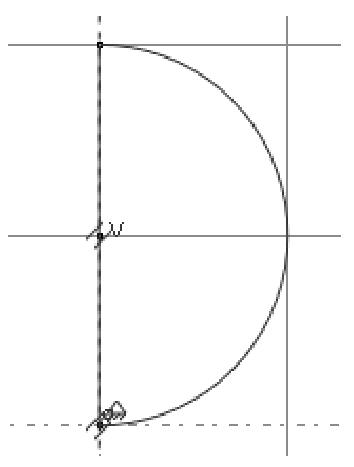

图7-5 钢球草图

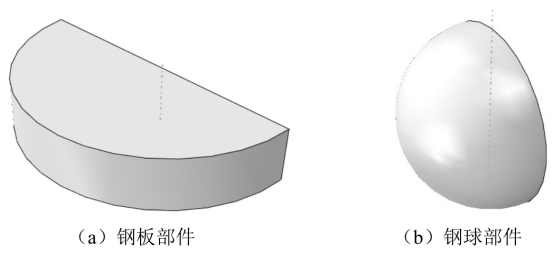

图7-6 创建完成的部件
7.4.3 定义材料属性
（1）在工作区上方的Module下拉列表框中选择Property选项，进入材料属性编辑界面。单击工具区中的Create Material图标 ，弹出Edit Material（编辑材料）对话框，默认名称为Material-1。
（ 2 ） 在 Material Behaviors 选 项 组 中 依 次 选 择Mechanical→Elasticity→Elastic选项。此时，在下方出现的数据表中依次 设 置 Young’s Modulus 为 210000 ， Poisson’s Ratio 为 0.3 。 再 选 择General→Density选项，在下方出现的数据表中设置Mass Density为“7.8e-9”，保持其余参数不变，如图7-7所示，单击OK按钮。

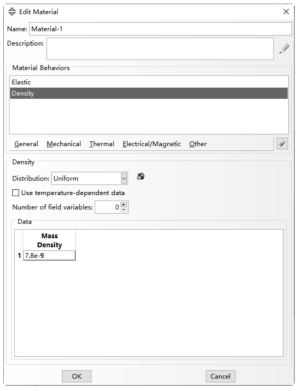

图7-7 Edit Material对话框
7.4.4 定义和指派截面属性
1．创建截面
单击工具区中的Create Section图标 ，弹出Create Section对话框，默认名称为Section-1，保持其他选项不变，如图7-8所示，单击Continue按钮。弹出Edit Section对话框，在Material下拉列表框中选择Material-1选项，如图7-9所示，单击OK按钮。
2．指派截面属性
单击工具区中的Assign Section图标 ，在视图区选择整个平板，单击提示区的Done按钮（或在视图区单击鼠标中键），弹出EditSection Assignment对话框，在Section下拉列表框中选择Section-1选项，如图7-10所示，单击OK按钮。球的截面属性指派方法同上。

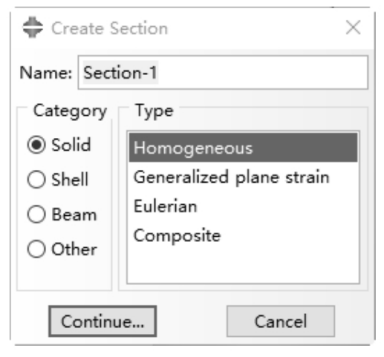

图7-8 Create Section对话框

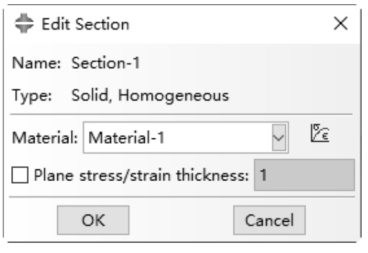

图7-9 Edit Section对话框

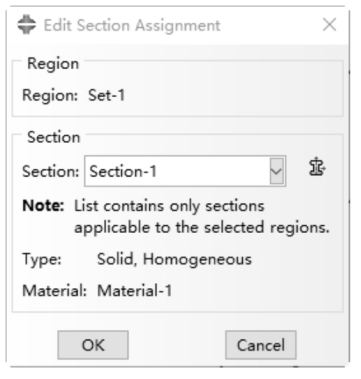

图7-10 Edit Section Assignment对话框
7.4.5 定义装配
在Module下拉列表框中选择Assembly选项，单击工具区中的Create Instance图标 ，弹出Create Instance对话框，在Parts选项组中选中Part-ban与Part-qiu选项，保持各项默认值，如图7-11所示，单击OK按钮。

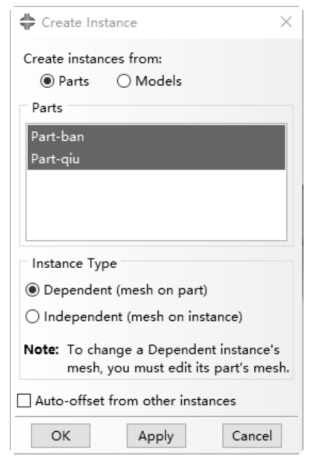

图7-11 Create Instance对话框
（内容、图片来源：《ABAQUS 2020有限元分析从入门到精通》，侵删）
