2.7.1 载荷的定义
Abaqus软件进入Load模块后，菜单栏中的Load及工具中的创建载荷工具 和载荷管理器工具 用于载荷的创建和管理。

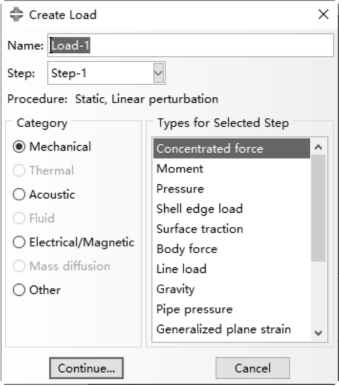

图2-52 Create Load对话框
Abaqus定义载荷时，执行Load→Create命令，或单击工具区中的Create Load（创建载荷）图标 ，也可双击左侧模型树中的载荷，弹出Create Load对话框，如图2-52所示。该对话框包括如下常用选项。
l Name：在该文本框中输入载荷的名称，默认为“Load-n”（n为创建的第n个载荷）。
l Step：用于选择用于创建载荷的分析步。
l Category：用于选择适用于所选分析步的加载种类。
l Mechanical（力学）：该选项中包括集中力、弯矩、压强、表面载荷、壳的边载荷、管道压力、线载荷、体力、重力、指定方向的加速度、广义平面应变、旋转体力、螺栓或扣件的预紧力、科氏力、施加在连接器上的集中力、惯性释放载荷、施加在连接器上的力矩等。
l Thermal（热学）：该选项中包括表面热流、体热通量、集中热通量。
l Acoustic（声学）：该选项可设置向内体积加速度。
l Fluid（流体）：该选项中包括流体参考压力。
l Electrical/Magnetic（电磁学）：该选项中包括Static,General分析步中的集中电荷、表面电荷、体电荷；热-电耦合分析中的表面电流、集中电流、体电流。
l Types for Selected Step（可用于所选分析步的类型）：用于选择载荷的类型，是Category的下级选项。对于不同的分析步，可以施加不同的载荷种类。
2.7.2 边界条件的定义
Abaqus菜单栏中的Boundary Condition（边界条件）及工具区中的CreateBoundary Condition（创建边界条件）图标 和Boundary ConditionManager（边界条件管理器）图标 用于边界条件的创建和管理。定义边界条件时，单击工具区中的Create Boundary Condition图标，或执行Boundary Condition→Create命令，也可双击左侧模型树中的边界条件，弹出Create Boundary Condition对话框，如图2-53所示。
该对话框与Create Load对话框类似，包括以下几个部分。
lName：在该文本框中输入边界条件的名称，默认为“BC-n”
l（n为创建的第n个边界条件）。
lStep：在该下拉列表框中选择用于创建边界条件的步骤，包括初始步和分析步。
lCategory：用于选择适用于所选步骤的边界条件种类。
lMechanical：包括对称／反对称／完全固定、位移／转角、速度／角速度、连接位移、连接速度，如图2-53（a）所示。
lElectrical/Magnetic：包括电势。
lOther：包括流体气蚀区压力，连接物质流动和子模型，如图2-53（b）所示。

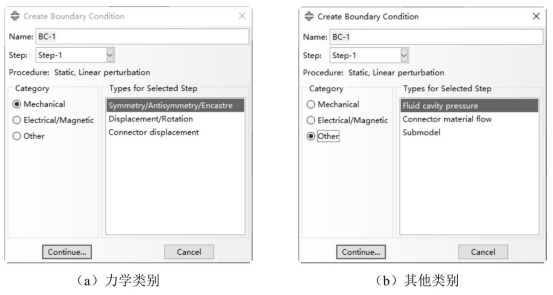

图2-53 Create Boundary Condition对话框
lTypes for Selected Step（可用于所选分析步的类型）：用于选择边界条件的类型，是类别的下一级选项。对于不同的分析步，可以施加不同的边界条件类型。
下面对较常用的Symmetry/Antisymmetry/Encastre（对称／反对称／完全固定）和Displacement/Rotation（位移／转角）边界条件的定义做简要介绍，其他选项请读者参阅系统帮助文件“ABAQUS/CAE User’s Manual”。
1．定义对称／反对称／完全固定边界条件
如图2-53（a）所示，选择Symmetry/Antisymmetry/Encastre选项后 ， 单 击 Continue 按 钮 ， 选 择 施 加 该 边 界 条 件 的 Point （ 点 ） 、Line（线）、Surface（面）、Cells（单元），单击提示区的Done按钮，弹出Edit Boundary Condition（编辑边界条件）对话框，如图2-54所示。

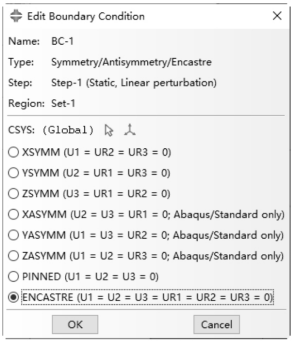

图2-54 Edit Boundary Condition对话框
该对话框包括以下8种单选的边界条件。
lXSYMM ： 关 于 与 X 轴 （ 坐 标 轴 1 ） 垂 直 的 平 面 对 称（U1=UR2=UR3=0）。
lYSYMM ： 关 于 与 Y 轴 （ 坐 标 轴 2 ） 垂 直 的 平 面 对 称（U2=UR1=UR3=0）。
lZSYMM ： 关 于 与 Z 轴 （ 坐 标 轴 3 ） 垂 直 的 平 面 对 称（U3=UR1=UR2=0）。
lXASYMM：关于与X轴（坐标轴1）垂直的平面反对称（U2=U3=UR1=0），仅适用于ABAQUS/Standard。
lYASYMM：关于与Y轴（坐标轴2）垂直的平面反对称（U1=U3=UR2=0），仅适用于ABAQUS/Standard。
lZASYMM：关于与Z轴（坐标轴3）垂直的平面反对称（U1=U2=UR3=0），仅适用于ABAQUS/Standard。
lPINNED ： 约 束 3 个 平 移 自 由 度 ， 即 铰 支 约 束（U1=U2=U3=0）。
lENCASTRE ： 约 束 6 个 自 由 度 ， 即 固 支 约 束（U1=U2=U3=UR1=UR2=UR3=0）。
2．定义位移／转角边界条件
在Abaqus的Create Boundary Condition对话框中选择Displacement/Rotation选项后，单击Continue按钮，选择施加该边界条件的Point、Line、Surface，单击提示区的Done按钮，弹出Edit Boundary Condition对话框，如图2-55所示。该对话框包括如下选项。
lCSYS（坐标系）：用于选择坐标系，默认为整体坐标系。单击Edit按钮，可以选择局部坐标系。
lDistribution（分布方式）：用于选择边界条件的分布方式。
lU1～UR3：用于指定各个方向的位移边界条件。
Abaqus完成边界条件的设置后，单击工具区中的Boundary ConditionManager （ 边 界 条 件 管 理 器 ） 图 标 ， 可 见 Boundary ConditionManager内列出了已创建的边界条件。该管理器的用法与载荷管理器类似，这里不再赘述。

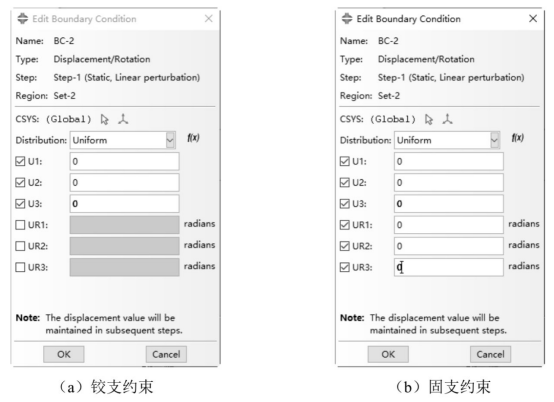

图2-55 Edit Boundary Condition对话框
（内容、图片来源：《ABAQUS 2020有限元分析从入门到精通》，侵删）
