2.7.3 设置预定义场
Abaqus菜单栏中的Predefined、Field(预定义场)及工具区中的CreatePredefined Field ( 创 建 预 定 义 场 ) 图 标 和 Predefined Field Manager(预定义场管理器)图标 用于预定义场的创建和管理。
执行Predefined Field(预定义场)→Create命令,或定义预定义场时,单击工具区中的Create Predefined Field图标 ,也可双击左侧模型树中的预定义场,弹出Create Predefined Field对话框,如图2-56所示。该对话框与Create Load对话框类似,包括如下选项。

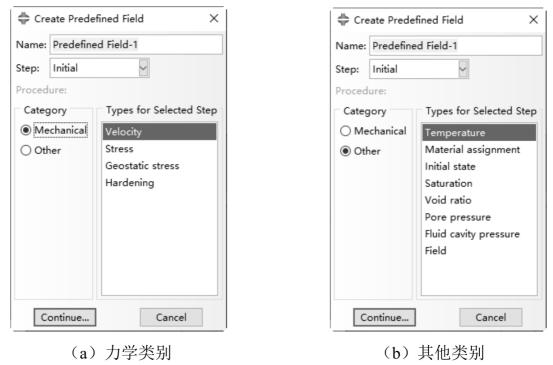

图2-56 Create Predefined Field对话框
Name : 在 该 文 本 框 中 输 入 预 定 义 场 的 名 称 , 默 认 为“Predefined Field-n”(n表示创建的第n个预定义场)。
Step:在该下拉列表框内选择用于创建预定义场的步骤,包括初始步和分析步。
Category:用于选择适用于所选步骤的预定义场的种类。
Mechanical:在初始步中设置速度,如图2-56(a)所示。单击Continue按钮,选择施加该边界条件的Point、Line、Surface、Cells,单击提示区的Done按钮,弹出
Edit Predefined Field对话框,如图2-57所示。
Other:包括温度和初始状态、材料指派、饱和、孔隙比、孔隙压力等,如图2-56(b)所示,其中初始状态仅适用于初始步,输入以前的分析得到的已发生变形的网格和相关的材料状态作为初始状态场。
Types for Selected Step(可用于所选分析步的类型):该列表用于选择预定义场的类型,是类别的下一级选项。
完 成 Abaqus的预 定 义 场 的 设 置 后 , 单 击 工 具 区 中 的 Predefined FieldManager(预定义场管理器)图标 ,弹出Predefined Field Manager对话框(见图2-58),其中列出了已创建的预定义场。该管理器的用法与载荷管理器、边界条件管理器类似。

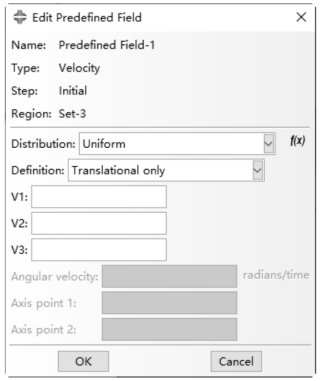

图2-57 Edit Predefined Field对话框

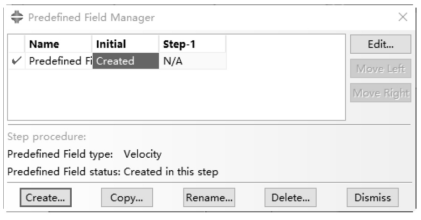

图2-58 Predefined Field Manager对话框
2.7.4 定义载荷工况
菜单栏中的Load Case(载荷工况)及工具区中第4行的CreateLoad Case(创建载荷工况)图标 和Load Case Manager(载荷工况管理器)图标 用于工况的创建和管理。
工况是一系列组合在一起的载荷和边界条件(可以指定非零的比例系数对载荷和边界条件进行缩放),线性叠加结构对它们的响应,仅适用于直接求解的稳态动力学线性摄动分析步和静态线性摄动分析步。定义工况时,执行Load Case→Create命令,或单击工具区中的Create Load Case图标 ,弹出Create Load Case对话框,如图2-59所示。单击Continue按钮,弹出Edit Load Case(编辑载荷工况)对话框,如图2-60所示。
在Abaqus完成工况的设置后,单击工具区中的Load Case Manager(载荷工况管理器)图标 ,可见工况管理器内列出了该分析步内已创建的工况。

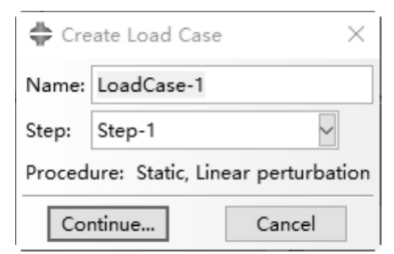

图2-59 Create Load Case对话框

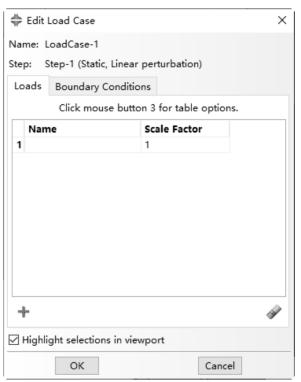

图2-60 Edit Load Case对话框
(内容、图片来源:《ABAQUS 2020有限元分析从入门到精通》,侵删)
