在静态或特征频率分析中指定设计响应
伴随设计灵敏度分析支持三种设计响应:元素响应、全局响应和节点响应。有效的单元响应是von Mises应力，符号von Mises应力(该量的符号与应力张量迹的符号相同)，最大主应力、最小主应力、塑性应变幅值、Neuber和Glinka塑性校正量(塑性校正)、基于应力或塑性应变的用户定义响应以及内力。基于应力或塑性应变的设计响应表示使用指定运算符(认情况下为最大值)对指定元素集中的值计算的标量测度。Abaqus/Standard使用单元积分点处的应力或塑性应变来计算基于应力或塑性应变的设计响应和灵敏度。内力响应表示使用指定运算符(默认情况下为和)对来自指定单元集的一组指定节点上的内力计算的标量测度。
对于基于应力或塑性应变的用户定义设计响应，必须在用户子例程UELEMDRESP中定义设计响应(请参见在用户子例程UELEMDRESP中定义设计响应)。
只有两种类型的整体响应可用:刚度和特征频率。静态程序中可用的总体硬度响应提供了结构硬度的测量，该测量考虑了外部负载和规定的位移。它被定义为
其中P、U、Rp和Upres指的是表示结构上的外部荷载、位移、反作用力和规定位移的向量。对于一个结构，只有外部载荷和没有规定的位移，第二项是相同的零，只有第一项产生一个非零的贡献。全局特征频率响应，可在特征频率程序，是指一个或多个结构的特征频率。
节点响应是指结构中一个或多个节点处的位移或反作用力和力矩等量。
您可以使用与指定输出数据库的输出请求类似的语法来请求设计响应。没有默认响应。如果没有要求响应，则没有设计响应和灵敏度输出。指定响应输出设计响应值和响应灵敏度。
对于单元响应中的内力和内力矩，必须同时指定单元和节点集来定义设计响应。指定节点集中的每个节点接收指定元素集中附加到它的所有元素的贡献。对于元素响应和节点响应，若节点集包含多个节点，则设计响应包含节点集中所有节点的贡献之和。
默认情况下，应力和塑性应变幅度响应的灵敏度通过指定元素集的聚集函数来逼近其中默认值是代表最大值的聚集函数。其他聚合函数近似于最小值以及最大值和最小值之间的差值也可用。您可以将这些运算符类型应用于设计响应。元素设计响应的其他运算符是给定元素集的元素积分点的总和和平均值。
输入文件用法：
使用以下选项请求元素设计响应：
*设计响应，名称响应名称
"元素响应，elset-elset名称，NSET=nset名称。方向-方向名称，运算符=运算符名称
使用以下选项请求全局设计响应:
"设计响应，名称响应名称*全局响应
使用以下选项请求节点设计响应:
*设计响应，名称响应名称
*节点响应，NSET名称，优先方向名称
每个设计响应规范块必须只请求单个设计响应。多个设计响应要求多次使用设计响应规范块，每个响应使用一次。
在UELEMDRESP用户子程序中定义设计响应
对于用户定义的基于应力或者塑性应变的单元设计响应，必须在用户子程序UELEMDRESP中定义设计响应。您可以指定一个元素响应标识符标签(比如TRESCA、MISES PE或DRESP1)引用属性或参数表的表集合的名称，以及输出变量S或PE。在调用用户子例程之前激活指定的表集合。如果没有指定表集合，Abaqus将激活与设计域中元素的材料定义相关联的表集合如果有的话)。
输入文件用法：
使用以下选项在用户子例程UELEMDRESP中定义元素设计响应:
*设计响应，名称=响应名称
*元素响应，用户，ELSET=ELSET名称
元素响应标识符标签、表集合名、输出变量标识符
例如，以下输入将Tresca应力不变量定义为单元设计响应:
“设计响应，名称=响应_名称*元件响应，用户，ELSET=E1TRESCA，技术中心名称，S
在多个步骤中请求响应
除非另有说明，否则在一个步骤中定义的响应请求将按照以下规则传播到后续步骤:
1.一般步骤中的请求传播到后续的一般步骤。
2.在线性扰动步骤中的请求传播到随后的连续线性扰动步骤。
线性静态扰动步中的响应
对干一般静态步骤之后的静态线性扰动步骤中的布局灵敏度，设计响应基干适当物理量的总值计算。这里，total指的是一般步骤和微扰步骤的物理量之和。这种方法是特别有用的，当一般步骤表示预加载和装配过程的结构，而扰动步骤，
通常由若干荷载工况组成，代表服务荷载和活荷载。扰动步骤可以使用或不使用线性互补问题(LCP)解决技术(参阅线性互补问题(LCP)求解解决接触问题的技术)
上述方法不适用于尺寸、形状和焊点敏感性。
对答复的限制

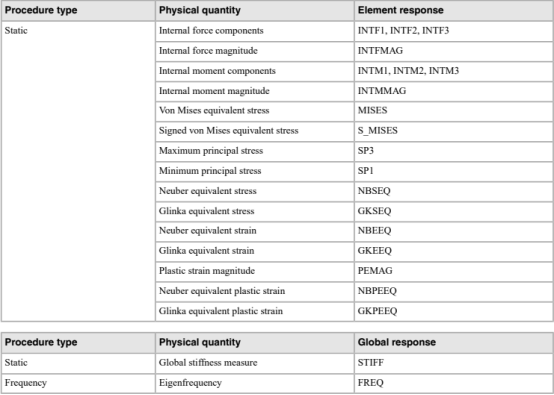

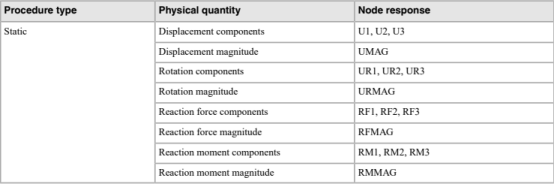

下表描述了各种程序类型的可用设计响应。
