初始条件
与力学分析有关的初始条件可用于离散单元法分析。可用于显式动力学分析的所有初始条件均在初始条件中描述。
边界条件
边界条件如边界条件中所述定义。边界条件很少应用于离散元中的单个粒子。
负载
可用于显式动力分析的载荷类型在关于载荷中进行了说明。重力荷载对于DEM中的沉降和颗粒流分析非常重要。集中载荷很少施加在颗粒上。
原理
离散元方法使用PD3D元素来模拟单个粒子。这些1节点元素定义了颗粒介质的单个颗粒,形状是球形的,并且被建模为刚性的(任何顺应性是建立在到接触模型中)。这些粒子元素使用现有的Abaqus功能来引用元素相关的特性,如初始条件分布负载和可视化。您可以以类似于定义点质量或旋转惯性的方式定义这些元素。粒子节点的坐标对应于材料物理颗粒的中心位置。PD3D元素被分配到离散截面定义中,其中指定了粒子特性。有关详细信息,请参阅离散粒子元素。
在分析开始时建立一个粒子跟踪框,以定义在其中执行粒子搜索(查找所有粒子的所有邻居)的矩形区域。您可以修改框的大小,如使用区段控件定义DEM和SPH粒子的粒子跟踪框中所讨论的那样。
输入文件用法:
使用以下选项定义离散元介质:
*元素类型=PD3D,ELSET=粒子体单元号、节点号
离散部分,ELSET=元素集名称
约束
由于PD3D元素是拉格朗日元素,其节点可以涉及到其他功能,如约束。虽然PD3D元素具有球形形状,但可以通过将颗粒聚集在一起来对复杂形状的颗粒进行建模,如图3所示。团簇是一组通过刚性连接或柔性连接而结合在一起的颗粒。

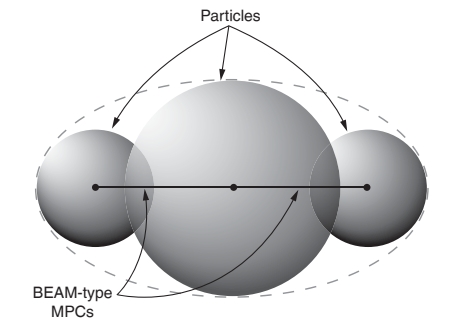

图3:颗粒的刚性簇。
团簇中的粒子可能相互重叠。除非在群集的粒子中指定了接触排除,否则将存在试图将群集的重叠粒子推开的接触力(请参阅指定接触排除)。这些接触力对刚性结合在一起的粒子没有影响。
粒子群方法可能无法复制实际晶粒的精确几何形状。例如,图3所示的聚类可能近似于椭圆形图中虚线表示)。更多的各种大小的球形颗粒可以添加到集群,以获得更接近真实形状的近似值。
在一组粒子的节点之间定义BEAM类型的多点约束以创建刚性簇。不涉及多点约束的重叠粒子群可能表现出非物理行为。有关详细信息,请参常规多点约束。
温馨提示:
此文档为达索官方英文文档翻译,尽管我们已经尽力确保准确性,但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版,可联系客服进行索取。
