激活和使用工具路径-网格相交模块
产品：Abaqus软件
参考资料：
l增材制造工艺模拟
l工具路径-网格交叉实用程序例程
l增材制造的特殊目的技术
lUEPactivation设置
lUEPACTIVATIONVOL
l*UE激活面
lUMDFLUX
概述
Tool Path-Mesh交集模块能够模拟各种增材制造工艺。该功能使用Toolpath-Mesh交集实用程序例程、用户子例程和表集合(请参见表集合、参数表和属性表)提供高级别的用户控制和自定义。
本节描述了使用用户子程序和实用程序模拟增材制造工艺的一般工作流程。刀具路径-网格相交模块也用于常见增材制造工艺的专用技术(参见增材制造专用技术)。您不必调用工具路径-网格相交模块实用程序或用户子例程来使用专用技术。
支持的元素
支持线性和二次4、5、6、8、10、15和20节点实体单元以及具有恒定壳厚的3、4、6和8节点壳单元。对于壳单元，壳的中间面必须是参考面。
模拟原材料的受控沉积
您可以在结构或热分析中使用渐进式元素激活来模拟原材料的受控沉积。您可以定义特定类型的刀具路径(例如，无限线或盒形刀具路径)，该刀具路径最接近增材制造工艺的材料沉积序列，并计算该刀具路径与有限元网格的交集。通过从与渐进式元素激活相关联的用户子例程中调用刀具路径-网格相交模块实用程序，您可以使用相交的几何信息来定义给定增量的元素的活动/非活动状态。
模拟激光加热
您可以定义移动的热通量，以在热分析中模拟激光诱导加热。您可以定义一种特定类型的刀具路径，使其最接近增材制造工艺中热源的运动和性质。通过从与移动热通量相关的用户子例程中调用刀具路径-网格相交模块实用程序，您可以使用相交的几何信息以给定增量定义元素中的热通量。
增材制造工艺仿真工作流程

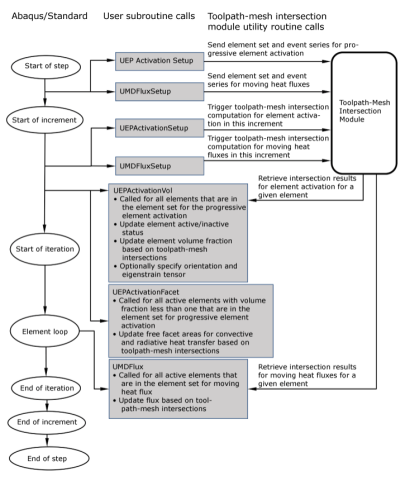

图1中的流程图描述了典型的增材制造过程仿真的工作流程。
图1：典型的AM过程仿真的工作流程。
温馨提示：
此文档为达索官方英文文档翻译，尽管我们已经尽力确保准确性，但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版，可联系客服进行索取。
