扫描模式网格相交
产品：Abaqus软件
参考资料：
l刀具路径一网格相交刀具路径表示
概述
扫描模式是表示正在移动或扫描切割平面或切片区域的刀具的运动。
-些附加制造过程的特征是在空间上遵循重复模式的工具轨迹，例如，按照预定的岛扫描策略与激光束进行粉末床融合。在这种情况下，与其描述工具路径的单个轨迹，不如定义一个扫描模式来表示工具在部件内的理想化运动。被打印的部分被划分成等间距(均匀厚度，h)切片或切割平面，垂直于构建轴，K(见图1(a)和图1(b))。构建轴系统/-JK是一个用户定义的坐标系统，它指示打印方向K。

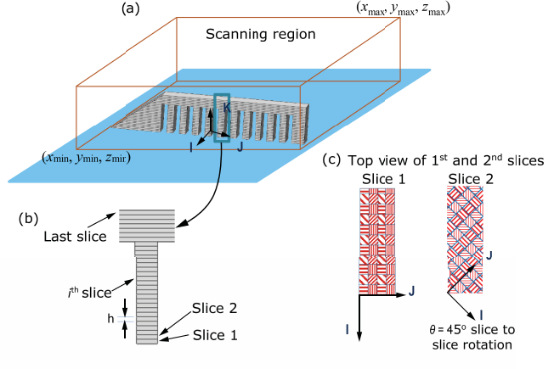

图1:包含四个图案补丁的扫描图案。
扫描图案由一个矩形的单元格组成(见图2)。重复矩形单元以覆盖切割平面。矩形单元由若干较小的矩形片组成。每个补丁可以定义一个局部角度，0，工具的扫描运动方向和/-轴之间。您可以为表示过程引起的非弹性变形的每个图案片指定一个特征应变张量。您可以通过定义单个Patch的范围xmin/min)和最大值)。所有贴片一起必须形成一个矩形单元，该单元必须完全位于1-J平面的第一象限中，并且单元的一个角必须位于(0,0)处。

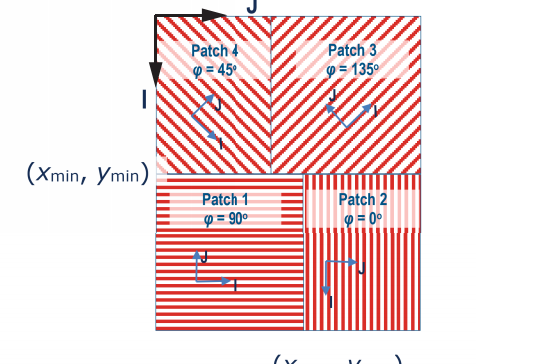

图2：带有四个贴片的扫描模式，局部方向相对于构建轴系统的/轴旋转了90°、0°、135°和45°。
扫描图案在扫描区域内是活动。扫描区域是由其范围定义的面向生成轴的限界框(最小值)Ymin》Zmin)和(最大值)最大值>Zmax(见图一(一))。扫描区域的高度(zmaxZmin)必须是切片厚度h的整数倍。可以定义多个不重叠的扫描区域来覆盖整个零件。可以在每个扫描区域内激活不同扫描图案。所有扫描区域共享相同的构建轴系统。可以定义层到层或层到层的旋转角度0。扫描图案的旋转由
层i>1的第i个切片上的(i-1)0(参见图I(c))。对于一个给定的单元，刀具路径-网格交集模块计算单元内以给定增量的切片数m(参见图3)。它找出哪一个模式补丁包含该元素中每个切片的中心以及该补丁的局部方向，考虑到该块中扫描方向的逐层旋转，0和局部旋转，p。该模块还计算每个切片下面元素的部分体积v。

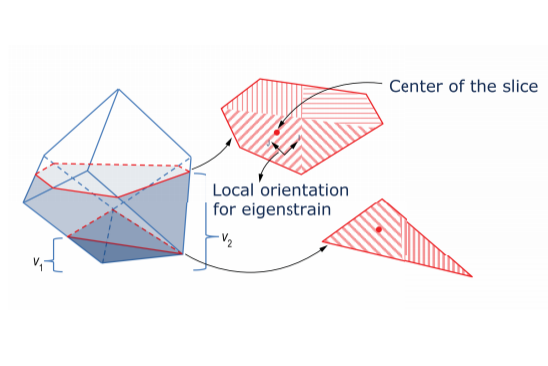

图3：覆盖在某个元素上的扫描图案。
