刀网相交模块
刀具路径-网格相交模块计算增材制造工艺中使用的各种刀具路径与待制造零件的有限元网格之间的几何相交。
在本节中：
l 刀具路径-网格相交刀具路径表示
l 点工具路径-网格相交
l 无限线工具路径-网格交点
l 框工具路径-网格交叉
l 扫描模式网格交叉。
l 激活和使用工具路径-网格相交模块
刀具路径-网格相交刀具路径表示产品：Abaqus软件
参考资料:
l 增材制造工艺模拟
l 工具路径-网格交叉实用程序例程
概述
刀具路径表示机床的给定部件(如激光源、重涂辊或送丝喷嘴)的运动。刀具路径由贴附到沿路径移动的参考点的几何形状定义。路径是通过连接空间和时间上的点的集合来定义的。事件系列定义点的集合。事件系列中定义的第一个字段描述刀具的状态，例如激光功率、重涂辊或送丝喷嘴的"开关"状态。 假定该字段在两个连续点之间为常数。零值字段指示工具的“关闭”状态。

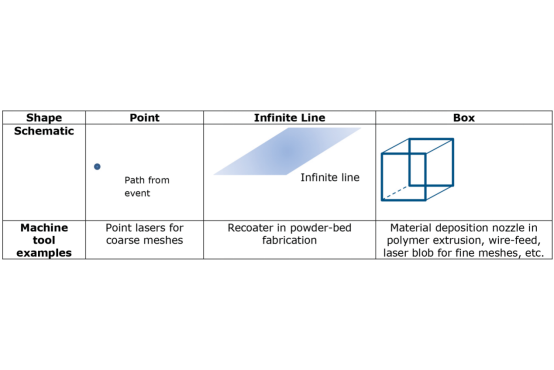

刀具路径与网格相交有三种形状:一个点、一条无限长的线和一个框(见图/)。这些形状根据特定的应用提供了不同的抽象层次来描述工具的形状。除了这三种形状，扫描模式，描述了理想化的运动的工具，而不是实际的运动路径可以使用。下面的主题列出了刀具路径-网格相交模块为每个形状和扫描模式计算的一些量。有关模块计算的数量的完整列表，请参见数据检索实用程序例程中的表。
图1：点、无限直线和框式刀具路径。
点工具路径-网格相交
产品：Abaqus软件
参考资料：
l 刀具路径一网格相交刀具路径表示
概述
刀具形状的点表示法对于刀具作用区域与网格尺寸相比非常小的情况非常有用，并且可以理想化为一个点；例如，当激光束半径与单元尺寸相比非常小时。

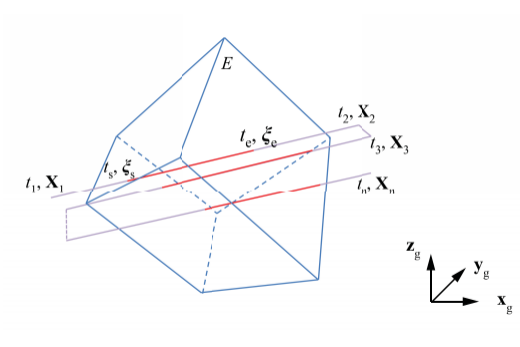

图1描绘了一个点刀具轨迹与有限元E的交点。刀具路径由连接点(X，X2，X3，…，X，)在时间(t，ta，tg，…)。假定刀具以恒定的速度在连接路径中两个连续点的线段上行进。事件系列中定义的第一个字段表示工具的一种状态，如激光功率。为点X定义的字段，在连接X的线段上保持不变，X，+..要求工具处于“开”状态的所有路径段垂直于全局z方向。对于一个给定的元素，刀具路径一网格相交模块计算刀具路径的相交次数，开始和结束点的坐标(&，和&.，分别表示在元素参考坐标系中)，以及每个交点的开始和结束时间(分别为t，和t.)。
图1：点工具路径-网格相交。
