CST软件如何使用混合求解器仿真RCS

之前我们介绍过CST软件多个RCS仿真案例，使用到T、F、I、A等求解器，具体可参考RCS合集。

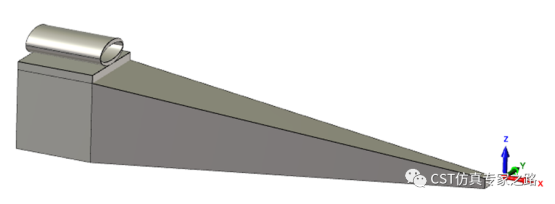

今天我们将介绍的案例如下图所示，带有空腔的平台，需计算10GHz双站RCS，平面波入射Phi=45°, Theta=90°。

分别使用全波算法I求解器和近似算法A求解器进行仿真。

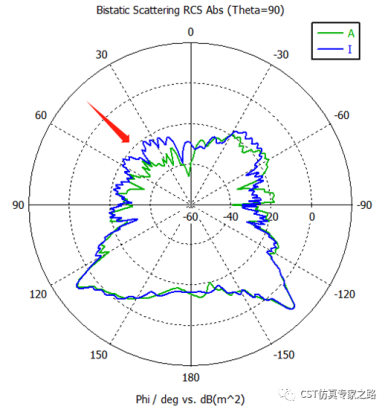

虽然A求解器计算很快，但从结果上可以看到在入射方向附近，A求解器结果与I求解器出现较大偏差。

那么，当出现类似问题，或者一些无法通过单个求解器进行仿真的模型（比如大型平台上天线阵列的 RCS）时，可以使用混合求解器双向方法将问题拆分为两个域进行仿真。

下面我将具体介绍如何使用混合求解器仿真RCS，这里使用I和A混合求解。

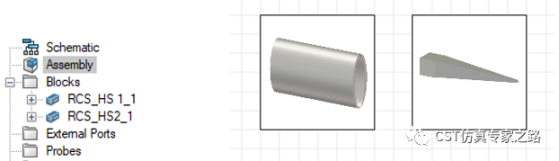

1. 新建一个Assembly工程，将两个模块的cst软件文件分别拖到该工程中去。

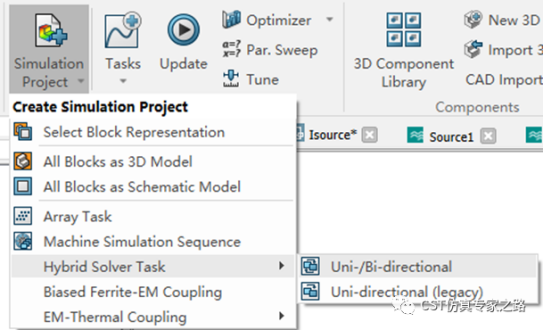

2. 建立混合任务，一定要选择双向混合。

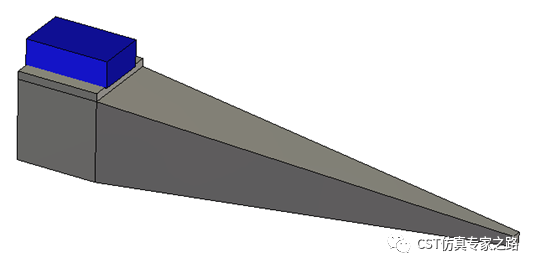

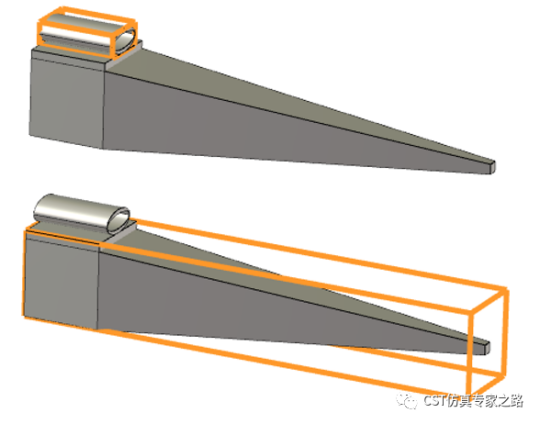

按照软件提示设置platform和source。

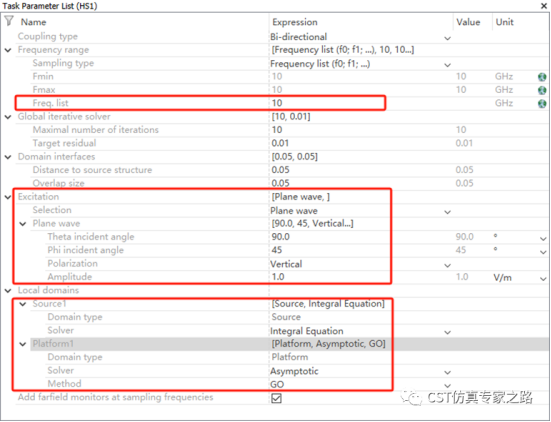

混合任务及子工程建立完成后，检查任务参数。其中，频率设置为10GHz，激励为平面波，入射角度为theta=90°，phi=45°，垂直极化。源求解器类型为I，平台求解器为A。

3. 运行仿真，双向混合任务会在源和平台之间迭代，迭代次数和目标也可在任务中设置。

仿真结果如下：

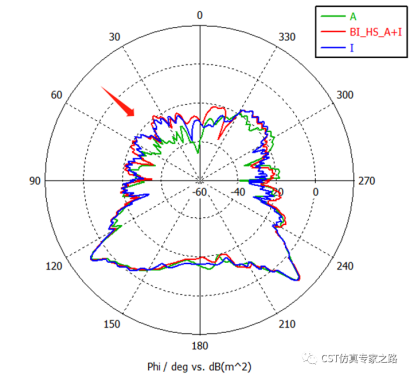

可以看到，在入射方向附近，使用I和A混合计算所得结果相较A有明显改善，整体与全波求解器I计算的结果非常匹配。
