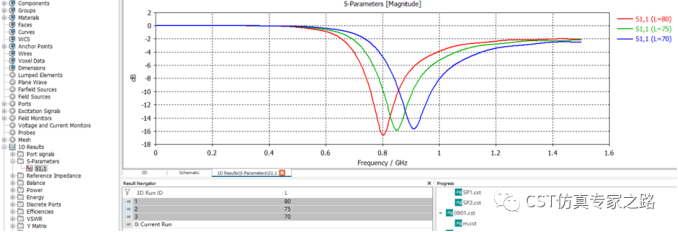

Q：小明同学在CST软件 微波工作室中通过扫参得到多组SNP参数文件，如下图所示：
如何将这些SNP文件同时导入到schematic中，并能够将所有结果同时绘出？
A：这里介绍一个CST软件 schematic中的一个小技巧。
一、首先按照小明同学的做法，将3D中得到的多组S参数文件输出为多个.snp，如下图所示：

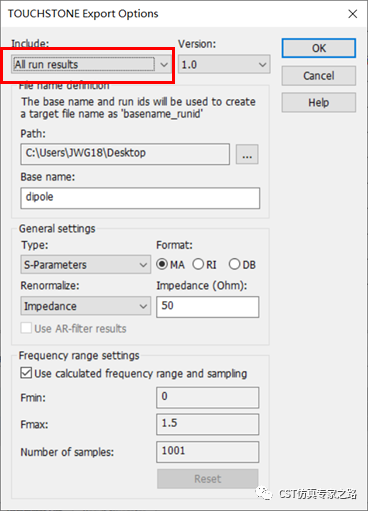

Postprocessing---export---touchstone，在下图对话框中选择All run results

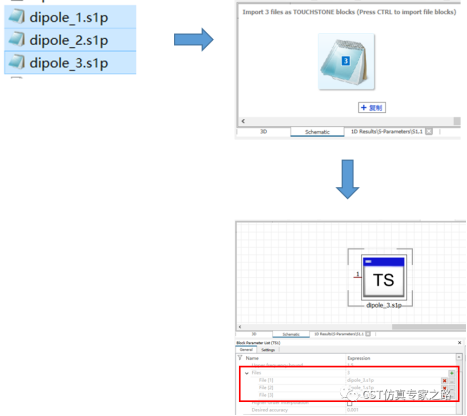

二、在文件夹中选择3个文件，并按住alt按键，拖拽至schematic界面空白处，如下图所示：
在block parameter list中可以看到添加的3个 .snp文件。
当然，也可以不一起拖拽，而是在已有的TS block中点击Block parameter list---General---Files右侧绿色的“+”号，一个一个添加。
在这里，每一个.snp文件都被赋予了一个编号，如file[1]，其编号为1。
三、可以在Block parameter list---settings---Using File中使用第二条中的编号来指定哪一个.snp文件被使用。如value=1，则File(1)对应的dipole_3.s1p会被使用。

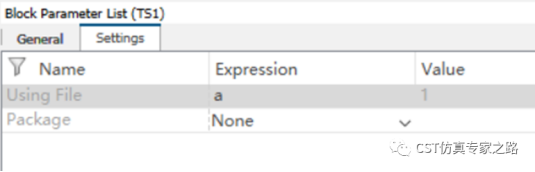

在这里我们可以将Using File的值定义为一个变量。如下图所示：

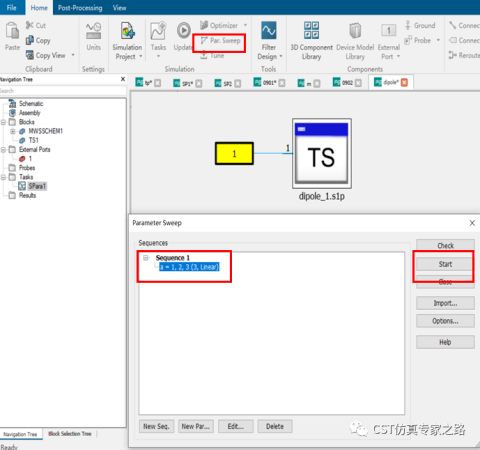

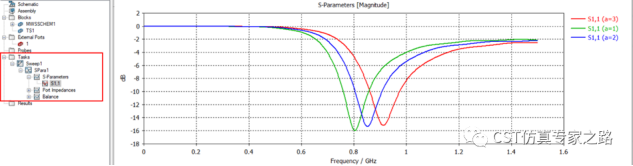

四、可以创建S parameter task，然后使用parameter sweep对参数a进行参扫。当然也可以创建parameter sweep task 与S parameter task嵌套。如下图所示：
（内容、图片来源：CST软件仿真专家之路公众号，侵删）
