CST Design Studio Project Block
场路协同仿真在CST中是一个常见的应用。当电路比较复杂，元器件较多时，估计每个用户都会觉得眼花缭乱。下面介绍一个小功能，通过一个block来代表一个子电路，从而使电路界面更简洁，使电路拓扑一目了然。尤其当使用大量重复的子电路时，该功能更是让能够大量节省电路建模时间。

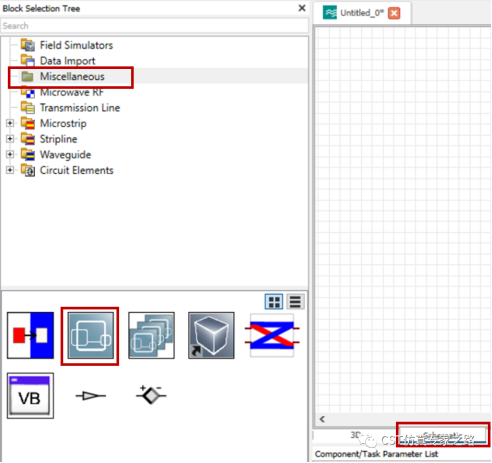

CST Design Studio Project Block如下图所示
1.把该block拖入到电路界面中，此时block没有pin脚，会在schematic选项卡旁边弹出一个新的选项卡，名字是DESPARA1。我们将Schematic作为主电路，将DESPARA1作为子电路。

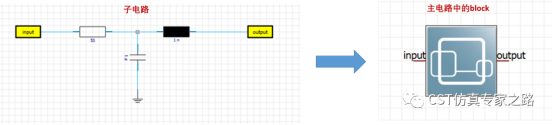

2.在DESPARA1中的创建子电路，子电路对外的pin用external port表示，同时可以修改port的名字。也就是在子电路（DESPARA1）中有几个External port，在主电路（Schematic）中的CST Design Studio Project Block中就有几个pin，如下图所示
3.此时就可以在主电路中进行仿真了。需要提醒的是，在主电路仍然需要增加External port，而子电路中的port只是子电路与主电路之间的接口。

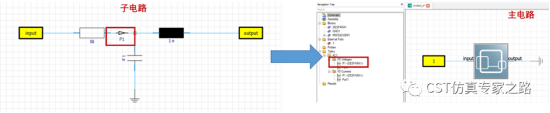

4.在子电路中可以添加probe，通过这种方法，可以查看子电路内部的电压电流波形。添加probe后，当主电路完成仿真后，会出现后缀类似（DESPARA1）的probe的仿真结果，这就是子电路上监测到的电压/电流波形。如下图所示
5.此外子电路中也可以添加CST Design Studio Project Block。子电路的block可以理解成下一层的子电路。
总结：CST有很多小功能能够助力仿真效率提升，我们一起用，一起飞(*^_^*)
（内容、图片来源：CST仿真专家之路公众号，侵删）
