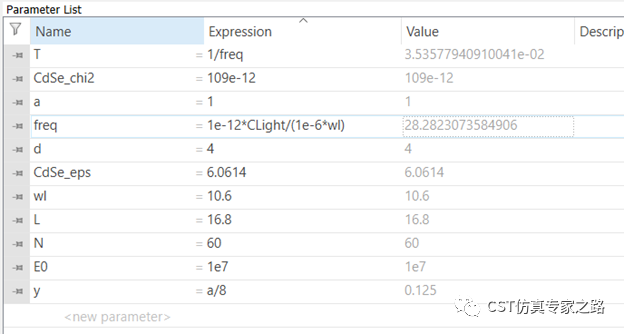

这回我们不用CST软件的模板，直接开个新的项目，调制单位，输入一系列参数：

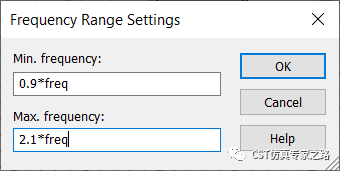

CST软件的频率范围：

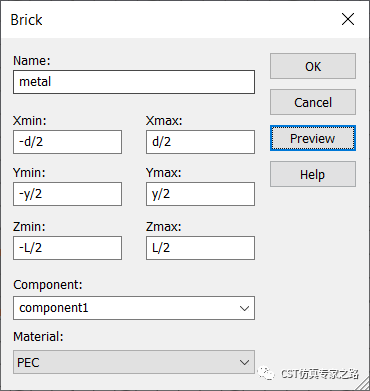

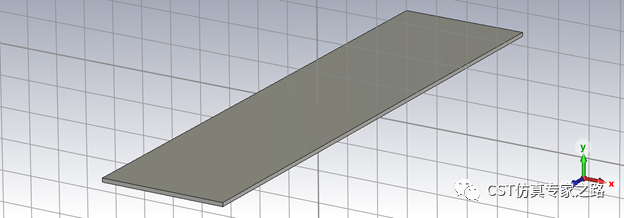

画个金属方块：

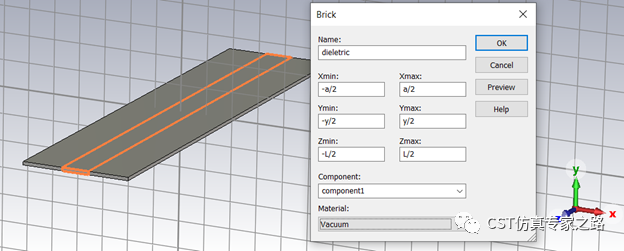

再画个介质在中间：

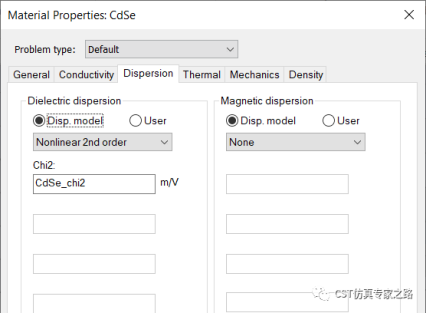

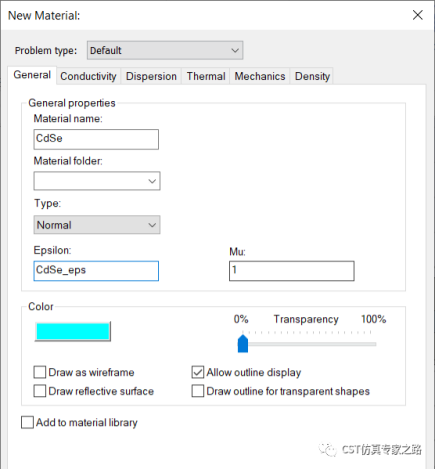

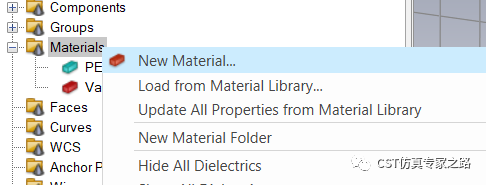

添加新材料，硒化镉，二阶非线性：

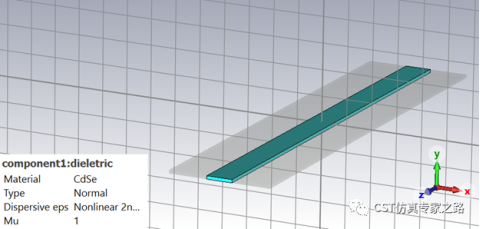

将中间介质换成硒化镉：

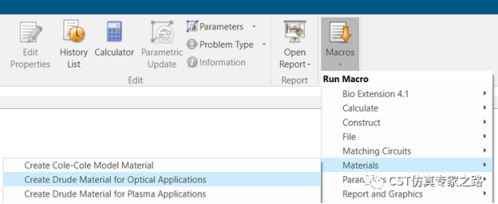

用宏生成银材料：

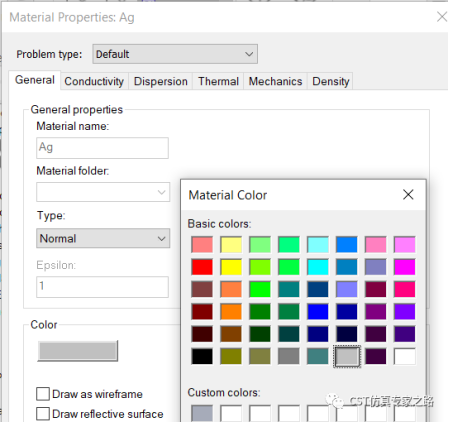

可将材料改颜色区分：

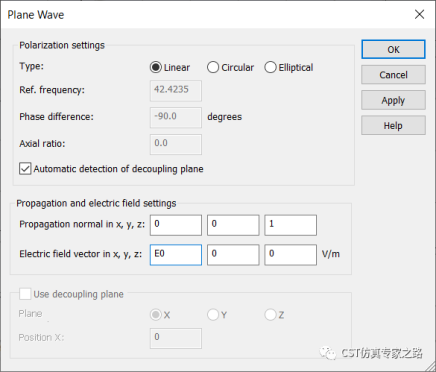

CST软件添加平面波，场强参数化：

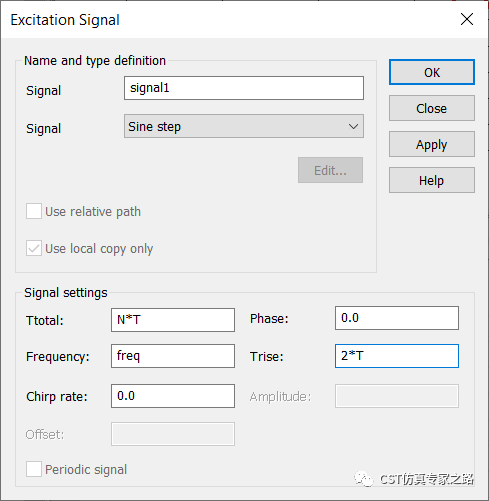

CST软件定义新的激励信号，这里我们要看二次谐波，所以只需要激励基础频率，就是正弦波：
这里参数N是周期个数，T是周期，我们给起始两个周期过渡：

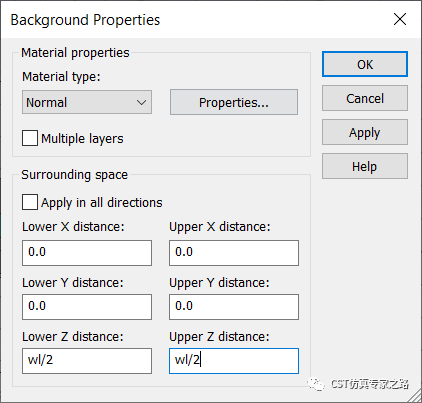

背景添加半个波长：

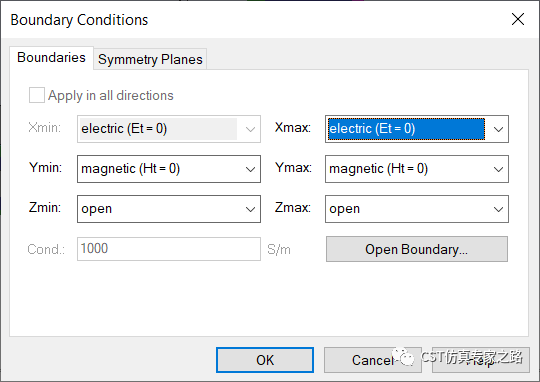

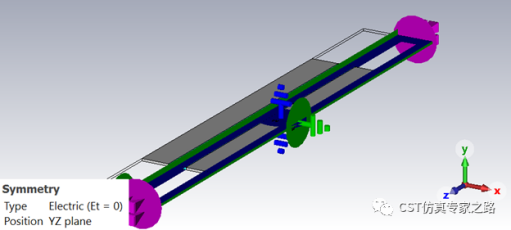

边界是电和磁，这样配合平面波的极化方向，打开CST软件就能用TM模式激励出表面等离SPP。

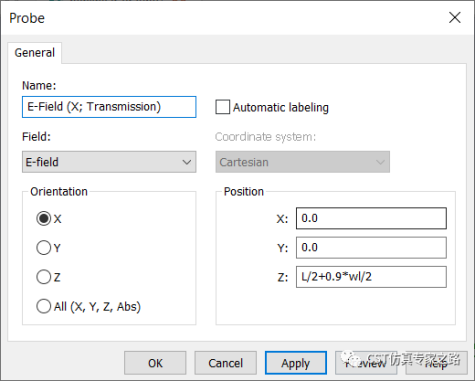

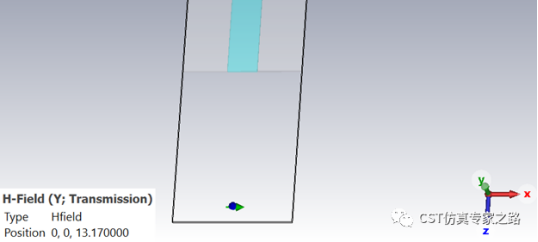

下面我们添加E和H的监视器，位置在Z+方向接近边界处。
CST软件加密网格：
全局加密中，可不选consider PEC/lossy only, 因为我们用的都是可透过类型的材料，这样边缘加密会更好一点。

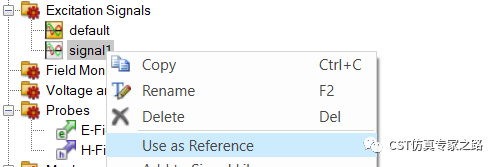

将自定义信号作为激励信号：

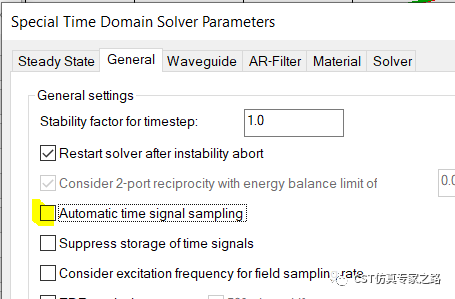

CST软件仿真时间就和激励信号时间一样长，不选自动采样，这样尽可能采样多一些。

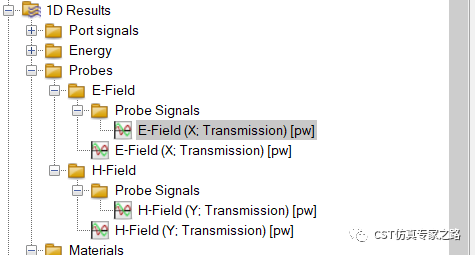

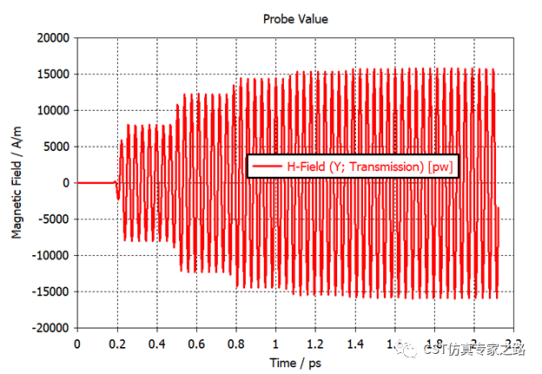

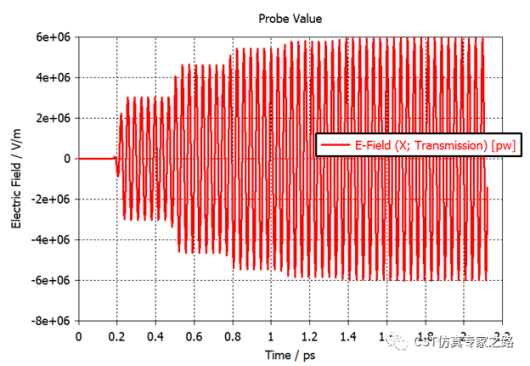

开始仿真。结束后，查看探针的信号，可见后期基本稳态了。
下面我们获取稳态探针信号的傅里叶级数，这样电场磁场就可以组合成光强（intensity），不同谐波的光强都有。

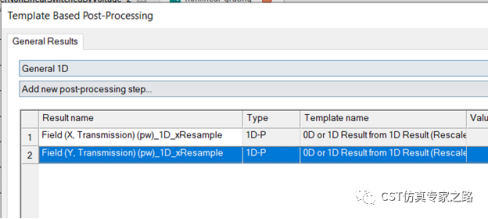

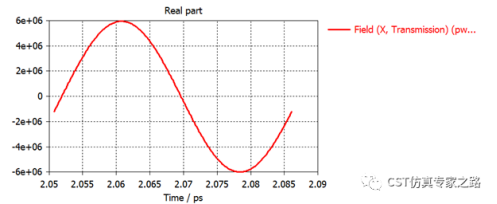

先用x-Resample模板提取最后一个周期：

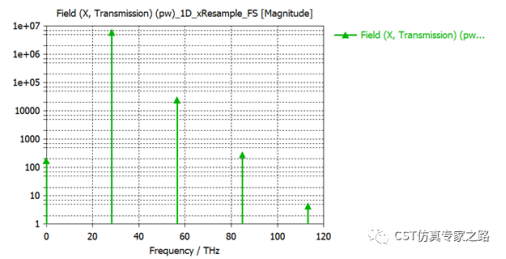

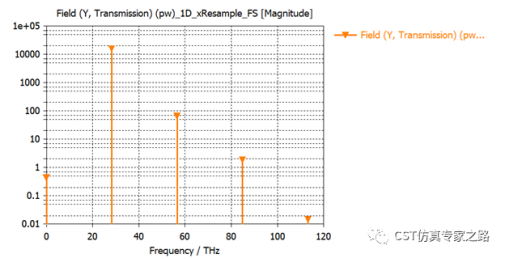

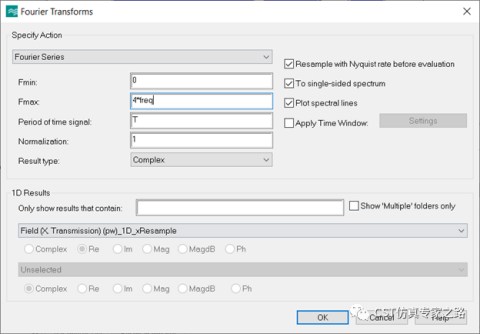

再用傅里叶级数对其计算，我们算到4阶谐波就可以了：
然后将电场磁场合成功率：

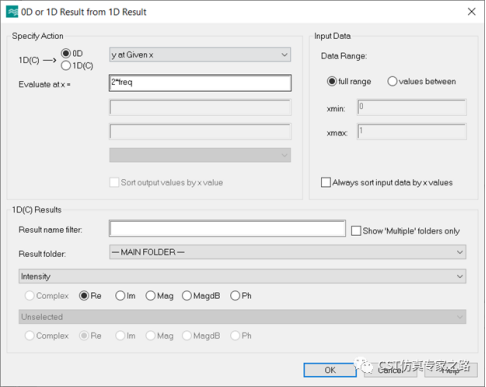

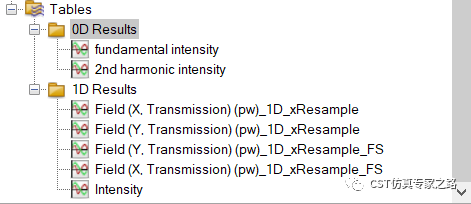

功率结果提取基础频率：
功率结果提取二阶谐波：

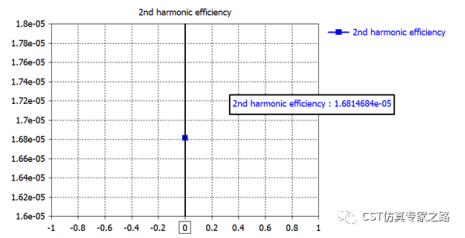

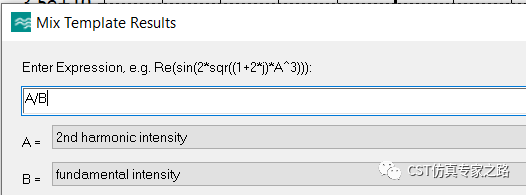

最后将两个强度对比，得到二阶谐波的生成效率：

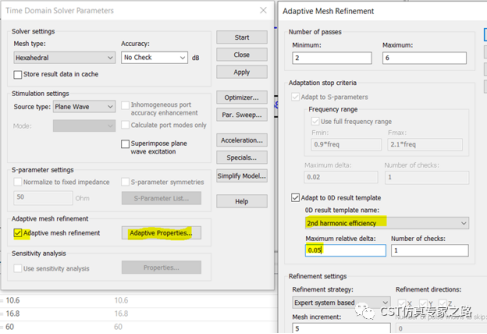

CST软件有了这个量，下面我们对这个量进行自适应加密，重新参数扫描仿真：
添加新的参数，特殊归一化的入射场强，然后将E0与该参数和非线性材料的参数联系起来：

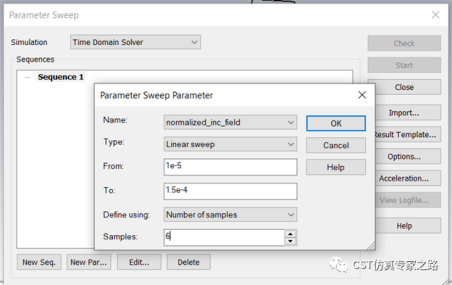

参数扫描：

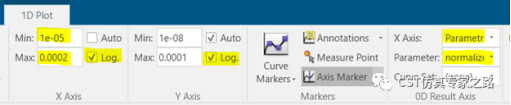

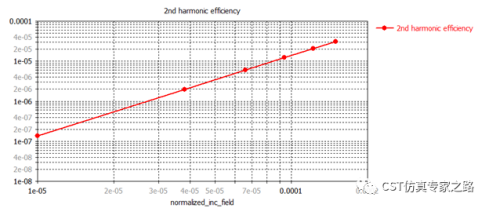

结束后看结果：
与文献一致：

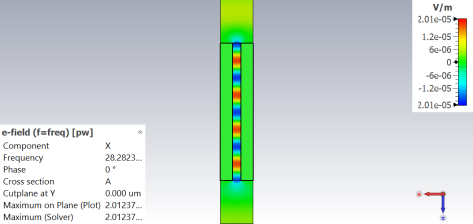

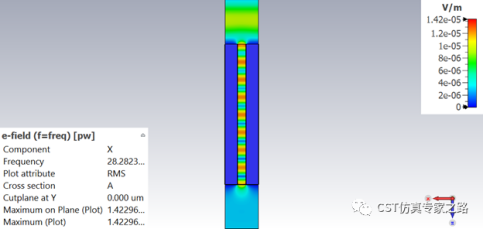

如果在CST软件中加个场监视器，可见表面等离子激元模式传播：
小结：
1. 光学中的Intensity（简写I）就是仿真中的功率。
2. 本案例的两个材料，一个是二阶非线性的硒化镉，一个是Drude模型的银。
3. CST软件的结果显示，虽然我们只激励一个频率，但是在表面等离子激元传播过程中，由于材料的非线性，生成了二次谐波，并且与激励的场强成指数关系增长。
