很多时候我们都很在意仿真时间,例如在操作CST软件时会改动一些设置或参数,想看看有没有加速的效果。估计很多人都是“改动->仿真->查log->记下来”这样的做法吧?
下面介绍一个小方法,得到参数扫描与仿真时间的关系,不用手动记log。

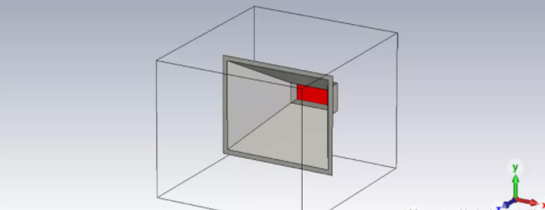

拿自带的喇叭天线为例:

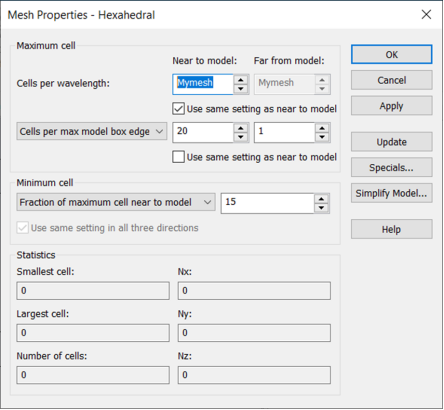

比如在CST软件我们参数化全局网格:

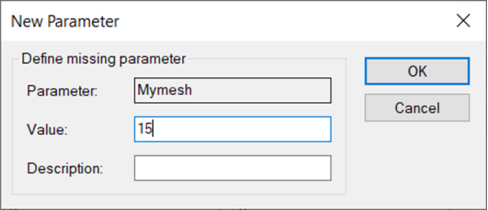

CST软件给个初始值:

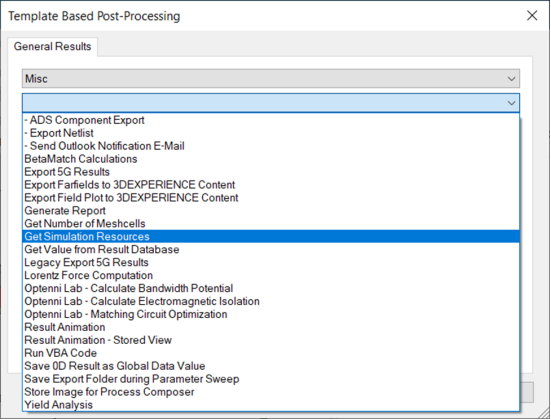

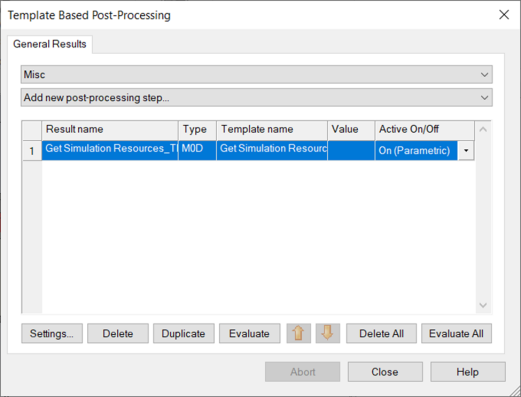

然后前往后处理,Misc->Get Simulation Resources:

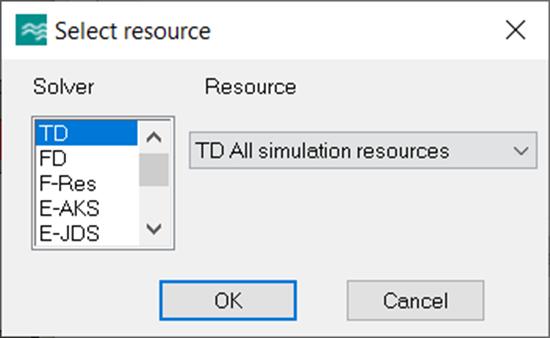

选择目前使用的求解器:

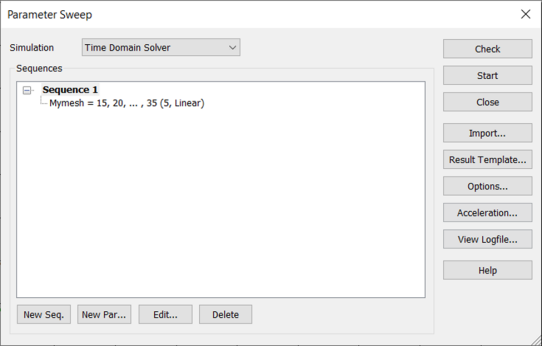

然后添加参数扫描,这里我们看网格参数从15涨到35,CST软件的仿真时间如何变换(肯定越来越久嘛)。

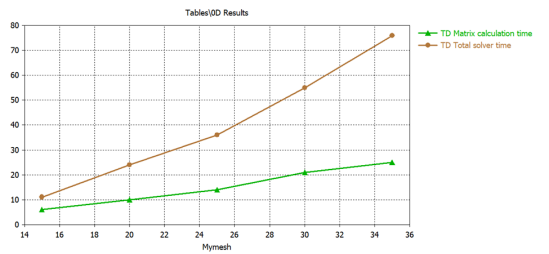

参数扫描结束,查看结果:

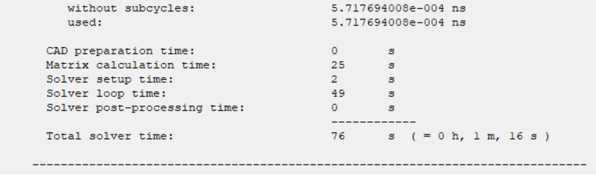

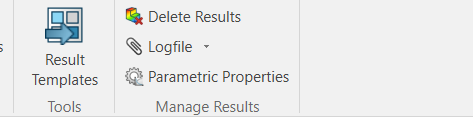

CST软件的可见总时间在参数为35的时候是76,单位是秒。如果查看log,可以验证:

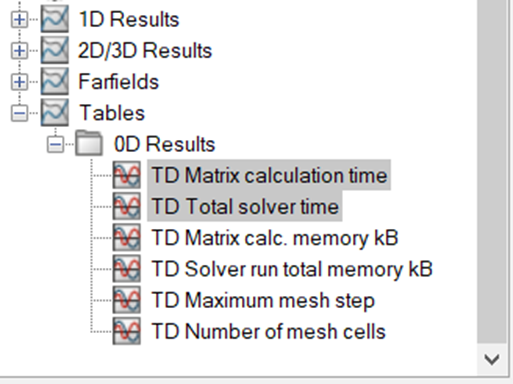

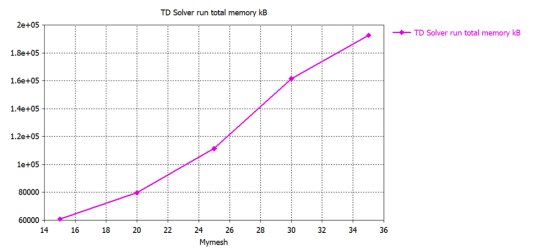

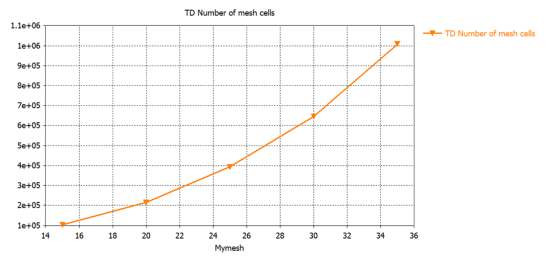

其他计算资源包括内存数,网格数等等:
小结:
1. 就是个后处理提取计算资源。
2. 这个方法看似简单没太大价值,但是当我们研究一些求解器设置参数时,可分析出它对仿真时间是不是线性的影响,同时参数扫描也可以看出该设置对结果的影响。若关注的KPI对该设置参数不敏感,参数与仿真时间又是线性关系,那就可以放心地放宽该参数的设置了。
(内容、图片来源:CST仿真专家之路公众号,侵删)
